NTCL01

Descrição

A Unidade de Terminação de Comunicação ABB Bailey NTCL01 é um componente chave no sistema INFI 90®. Ela serve como ponto de terminação para Módulos Escravos de Interface de Rede (INNIS01) ou Módulos de Interface de Loop (INLIM03). O NTCL01 permite conexão contínua usando cabos twinaxiais ou coaxiais, garantindo comunicação confiável dentro da rede INFI-NET ou Loop da Planta.

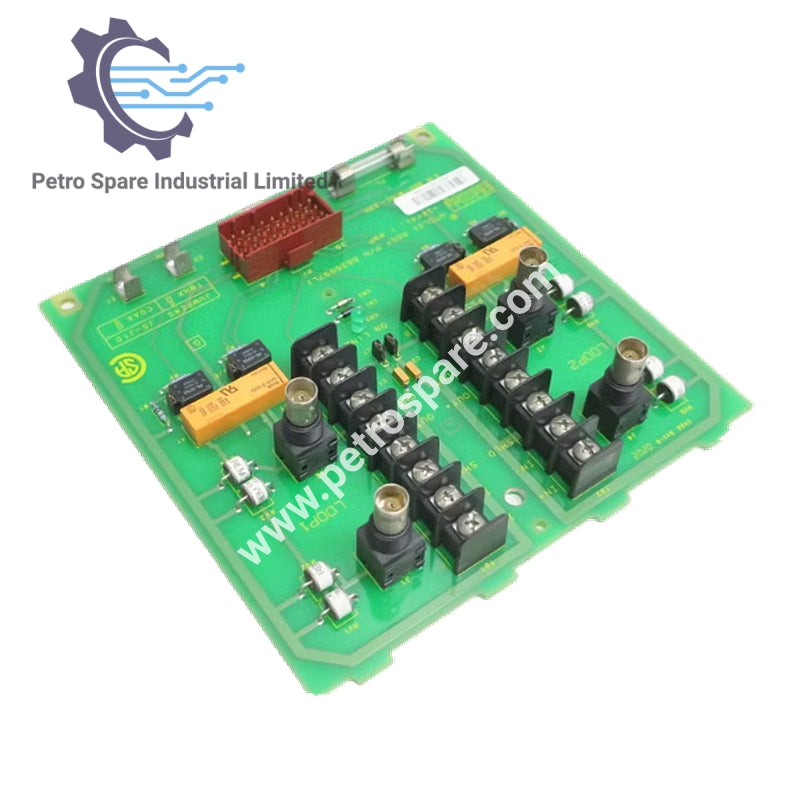

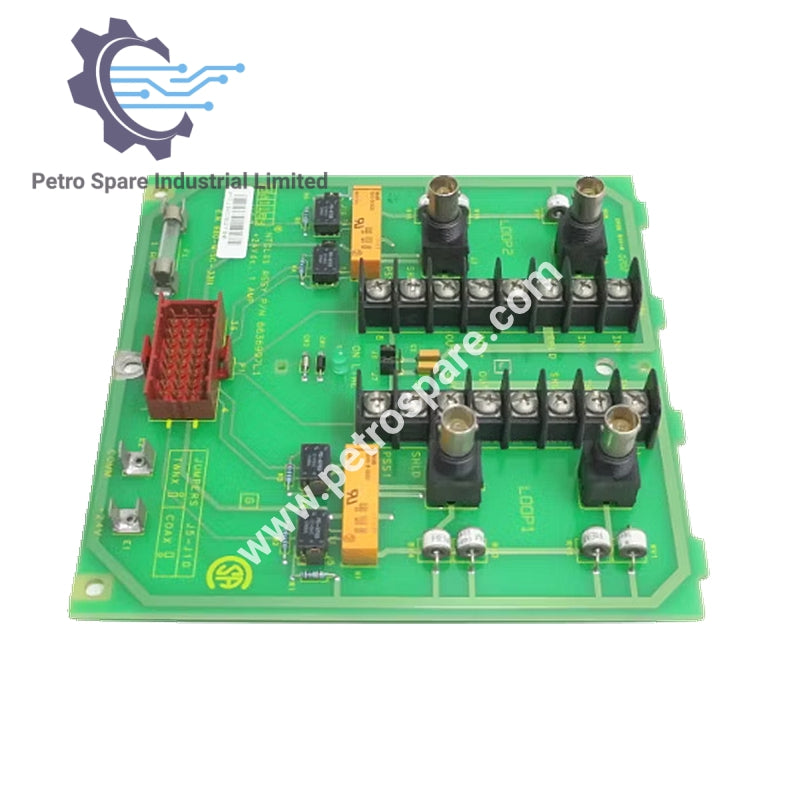

Descrição do Hardware

• Montagem: Fixado ao Painel de Terminação de Campo (NFTP01) usando dois parafusos de montagem e um parafuso de aterramento
• Componentes:
  • Tiras de terminais
  • Conectores BNC
  • Componentes eletrônicos
  • Jumpers
  • Fusível

Requisitos de Energia

• Tensão: 24 VDC
• Corrente: 19,7 mA máximo, 15,8 mA típico

Condições Ambientais

• Temperatura de Operação: 0°C a 70°C (32°F a 158°F)
• Umidade Relativa:
  • 5% a 90% até 55°C (131°F), sem condensação
  • 5% a 40% até 70°C (158°F), sem condensação

Informações Adicionais

• Qualidade do Ar: Deve ser operado e armazenado em ambiente não corrosivo
• Certificação: Certificado pela CSA para uso em locais não perigosos

---
