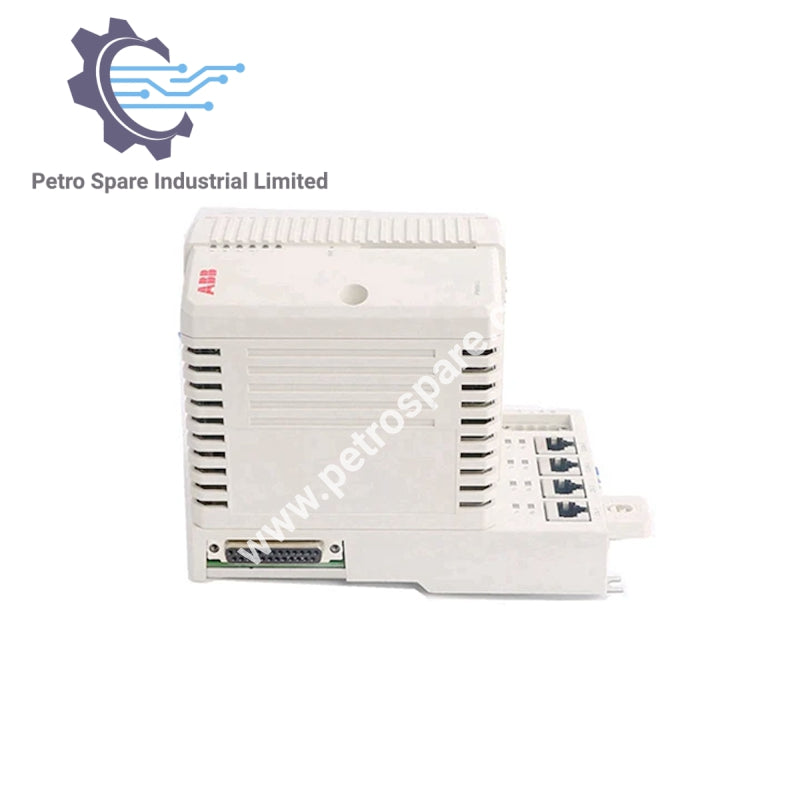

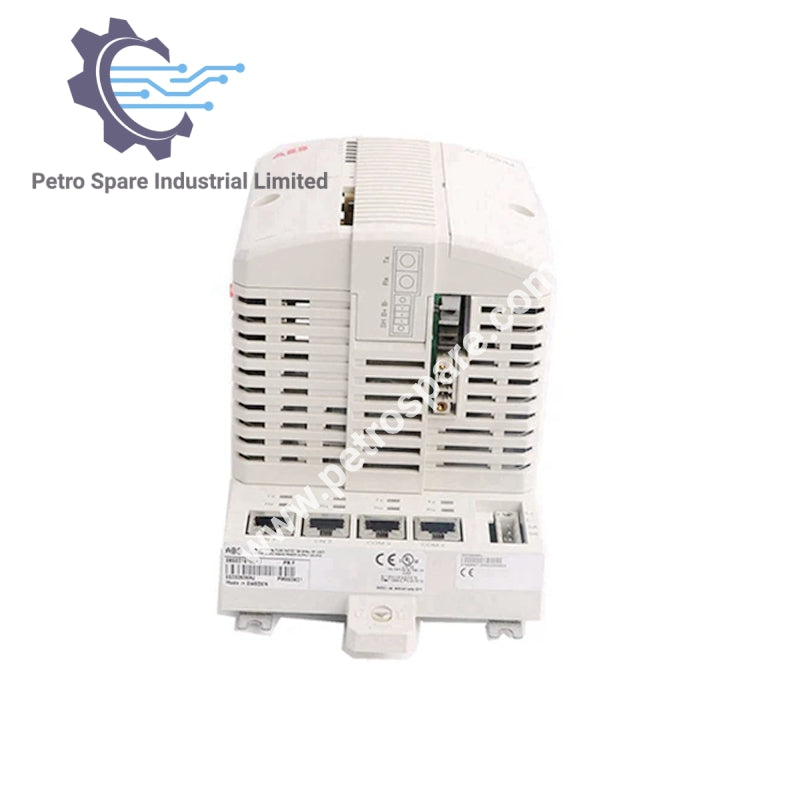

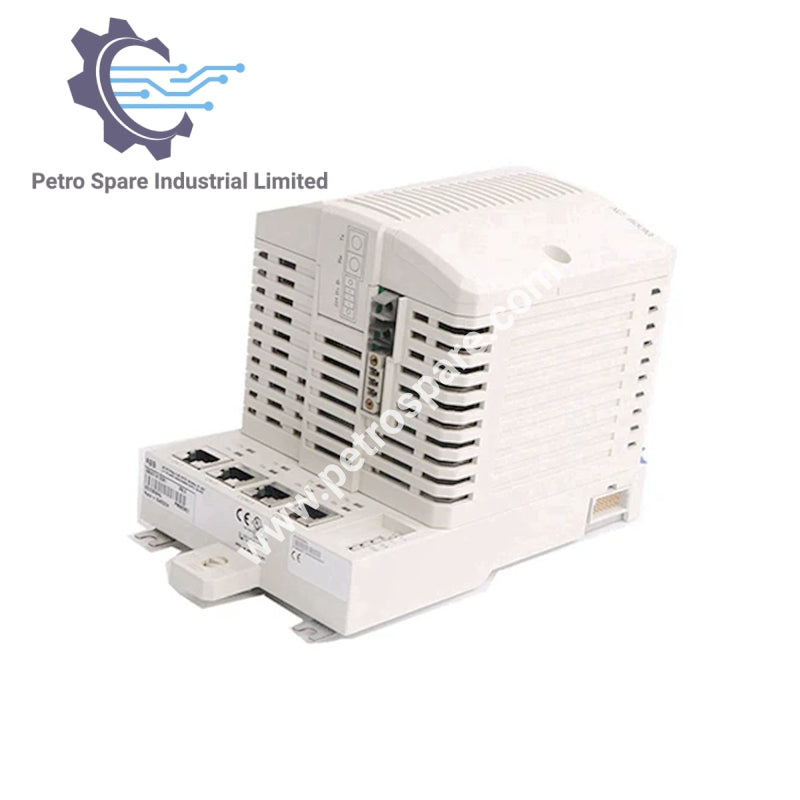

3BSE066495R1

Informações Gerais

• Número do Artigo: 3BSE066495R1 (PM860AK01)
• Redundância: Não
• Alta Integridade: Não
• Frequência do Relógio: 48 MHz
• Desempenho (1000 Operações Booleanas): 0,23 ms
• Desempenho: 0,23 ms
• Memória: 16 MB (do 800xA 5.1 FP4)
• RAM Disponível para Aplicação: 10,346 MB (do 800xA 5.1 FP4)
• Memória Flash para Armazenamento: Sim

Dados Detalhados

• Tipo de Processador: MPC860
• Tempo de Troca em Configuração Redundante: NA
• Número de Aplicações por Controlador: 32
• Número de Programas por Aplicação: 64
• Número de Diagramas por Aplicação: 128
• Número de Tarefas por Controlador: 32
• Número de Diferentes Tempos de Ciclo: 32
• Tempo de Ciclo por Programa de Aplicação: Até 1 ms
• Flash PROM para Armazenamento de Firmware: 2 MB

Fonte de Alimentação

• Tensão Nominal de Alimentação: 24 V DC (19,2 - 30 V DC)
• Consumo de Energia (+24 V): Tip. 180 mA / Máx. 300 mA
• Dissipação de Energia: 4,32 W (Máx. 7,2 W)
• Entrada de Status da Fonte de Alimentação Redundante: Sim
• Bateria de Reserva Integrada: Lítio, 3,6 V

Comunicação

• Sincronização do Relógio: 1 ms entre controladores AC 800M pelo protocolo CNCP
• Fila de Eventos no Controlador por Cliente OPC: Até 3000 eventos
• Velocidade de Transmissão AC 800M para Servidor OPC: 36-86 eventos/seg, 113-143 mensagens de dados/seg
• Módulos de Comunicação no Barramento CEX: 12 módulos simples de barramento CEX
• Corrente de Alimentação no Barramento CEX: Máx. 2,4 A
• Clusters de E/S no ModuleBus com CPU Não Redundante: 1 elétrico + 7 ópticos
• Clusters de E/S no ModuleBus com CPU Redundante: NA
• Capacidade de E/S no ModuleBus: Máx. 96 módulos de E/S
• Taxa de Varredura do ModuleBus: 0 - 100 ms (Tempo real depende do número de módulos de E/S)
• Corrente de Alimentação no ModuleBus Elétrico:
  • 24 V: Máx. 1,0 A
  • 5 V: Máx. 1,5 A

Interfaces Ethernet & RS-232C

• Canais Ethernet: 2
• Interface Ethernet: Ethernet (IEEE 802.3), 10 Mbit/s, RJ-45, fêmea (8 polos)
• Protocolo de Rede de Controle: MMS (Serviço de Mensagem de Manufatura) e IAC (Comunicação Inter Aplicações)
• Backbone Recomendado para Rede de Controle: Ethernet comutado de 100 Mbit/s
• Estabilidade do Relógio em Tempo Real: 100 ppm (Aproximadamente 1 hora/ano)
• Interfaces RS-232C:
  • 2 no total (1 geral, 1 para ferramenta de serviço)
  • COM3 (Apenas Não Redundante): RS-232C, 75-19.200 baud, RJ-45, não isolado opticamente, suporte completo RTS-CTS
  • COM4 (Apenas Não Redundente): RS-232C, 9.600 baud, RJ-45, isolado opticamente, sem suporte RTS-CTS

Ambiente & Certificação

• Temperatura de Operação: +5 a +55 °C (+41 a +131 °F)
• Temperatura de Armazenamento: -40 a +70 °C (-40 a +158 °F)
• Variação de Temperatura: 3 °C/min conforme IEC/EN 61131-2
• Umidade Relativa: 5 a 95%, sem condensação

Dimensões

• Largura: 119 mm (4,7 pol.)
• Altura: 186 mm (7,3 pol.)
• Profundidade: 135 mm (5,3 pol.)
• Peso (Incluindo Base): 1100 g (2,4 lbs)

---
