AAI143-S03

Visão Geral

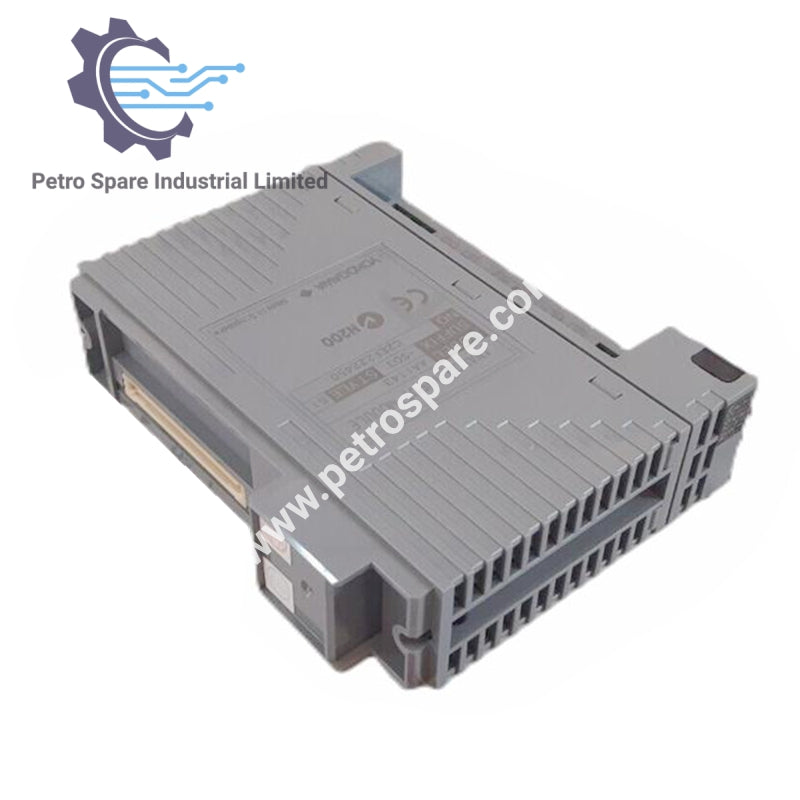

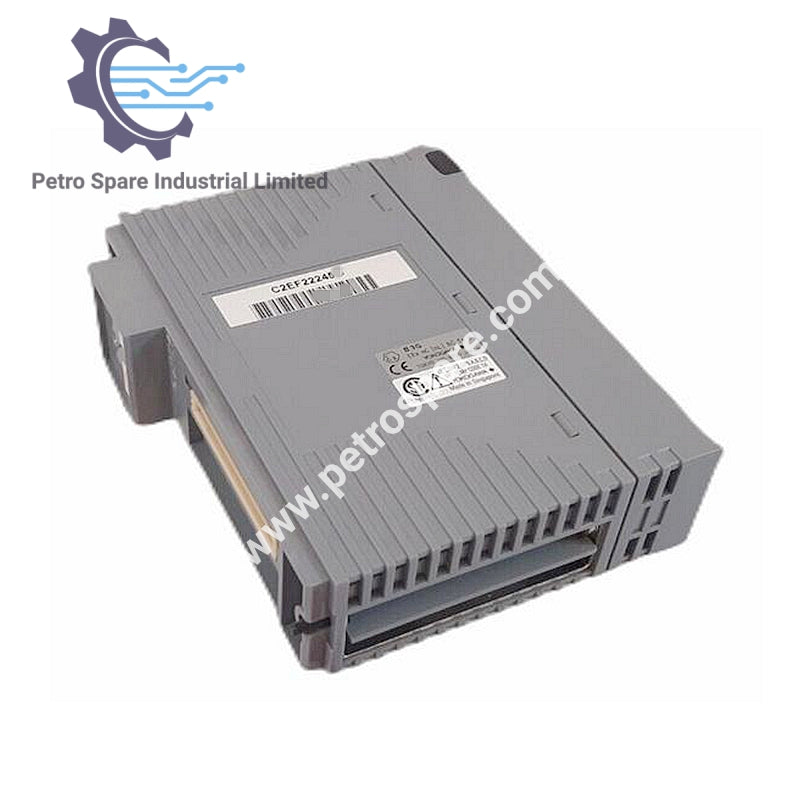

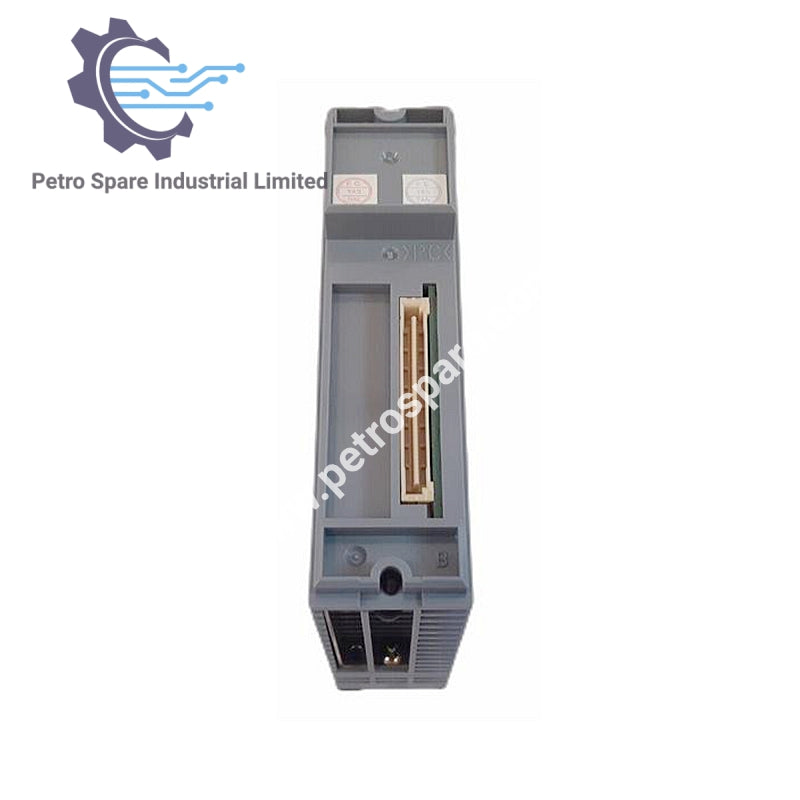

O Yokogawa AAI143-S03 Módulo de Entrada Analógica é um módulo isolado de 16 canais, projetado para aplicações industriais, suportando sinais de entrada de 4 a 20 mA com comunicação HART.

Especificações de Entrada

• Número de Canais de Entrada: 16, isolados

• Sinal de Entrada: 4 a 20 mA

• Fonte de Alimentação do Transmissor:

• 19,0 V ou mais (em 20 mA)

• 25,5 V ou menos (em 0 mA, limite de corrente de saída: 25 mA)

• Configuração do transmissor de 2 fios ou 4 fios: Configurado por canal através do pino de configuração

Desempenho Ambiental e Elétrico

• Deriva Devido à Mudança de Temperatura Ambiente: ±16 µA/10°C

• Consumo Máximo de Corrente:

• 230 mA (5 V CC)

• 540 mA (24 V CC)

• Peso: 0.3 kg

Desmembramento do Código do Modelo

• AAI143: Módulo de Entrada Analógica (4 a 20 mA, 16 canais, Isolado)

• S: Tipo padrão

• 0: Sempre 0

• 3: Com opção ISA Standard G3 e faixa de temperatura (-20 a 70°C)

Comunicação e Conexões

• Comunicação Externa:

• Terminal de pressão por grampo

• Cabo conector MIL

• Cabo dedicado (KS1)

• Comunicação HART: Disponível

---
