A6740

Visão geral

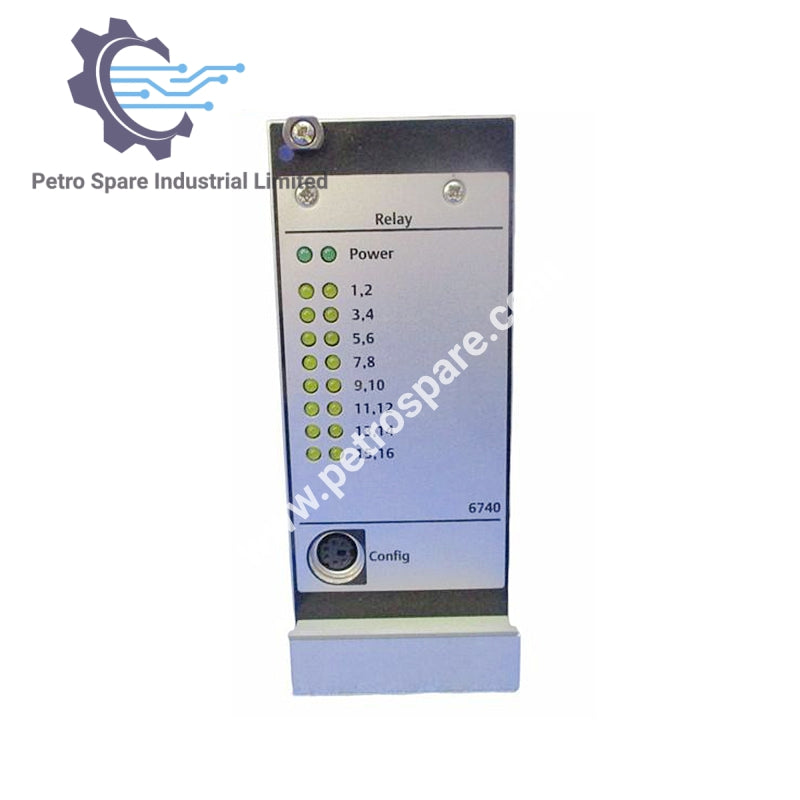

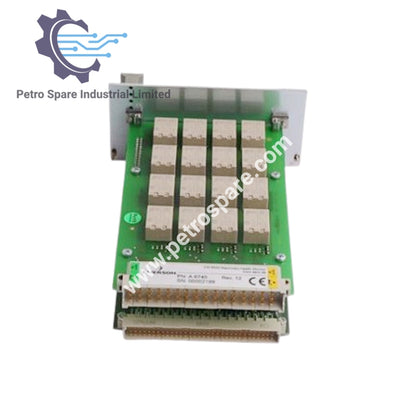

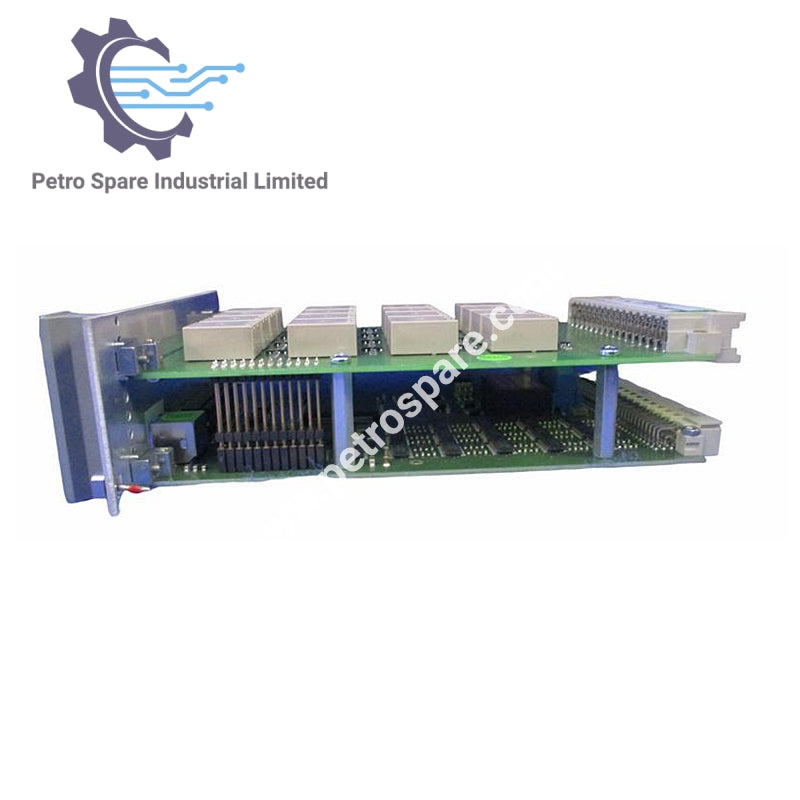

A6740 é um módulo de relé de saída de 16 canais Emerson Epro projetado para máquinas industriais e sistemas de proteção de turbinas.

Configuração de relé e lógica

• Relés: Mecânicos, redundantes, compatíveis com API 670

• Tensão de controle: 13–32 V CC

• Carga do contato: 48 V, 1 A

• Tipo de contato: SPDT, normalmente aberto/fechado selecionável

• Funções lógicas: Desligado, E, OU, 2 de 3, E-E-OU, até 30 expressões por módulo

• Atraso de tempo: 0–30 s

Entradas e saídas

• Entradas: 60 canais (limpeza de canal, alerta, perigo, por slot)

• Saídas: Relé 1–16

Mecânica e montagem

• Alça: Remoção de módulo único

• Placa frontal: Para identificação do módulo e sensor

• Proteção do módulo: IP00 frontal, invólucro IP20

Ambiental e conformidade

• Temperatura de operação: 0–65°C

• Temperatura de armazenamento/transporte: -40–70°C

• Umidade relativa: 5–95%, sem condensação

• Vibração: 0,15 mm, 10–55 Hz; 19,6 mm/s², 55–150 Hz

• Choque: 98 m/s² pico, 16 ms

• Resistência EMC: EN50081-1 / EN50082-2

• Consumo de energia: Máx. 6 W

• Normas DIN/IEC: DIN 40050, DIN 40040 classe KTF

---
