9905-976

Visão Geral

• Número do modelo : 9905-976

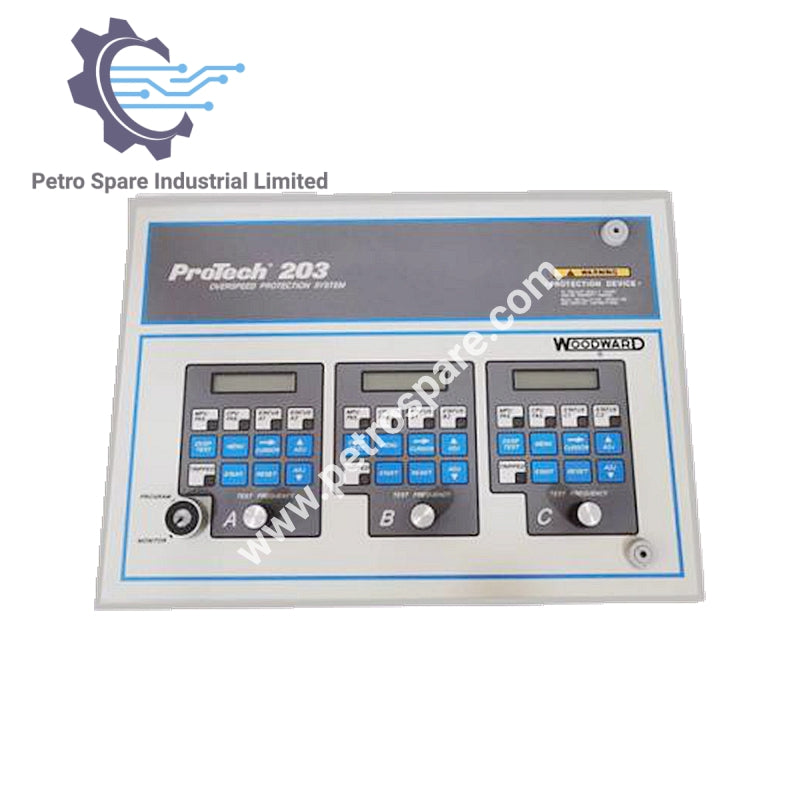

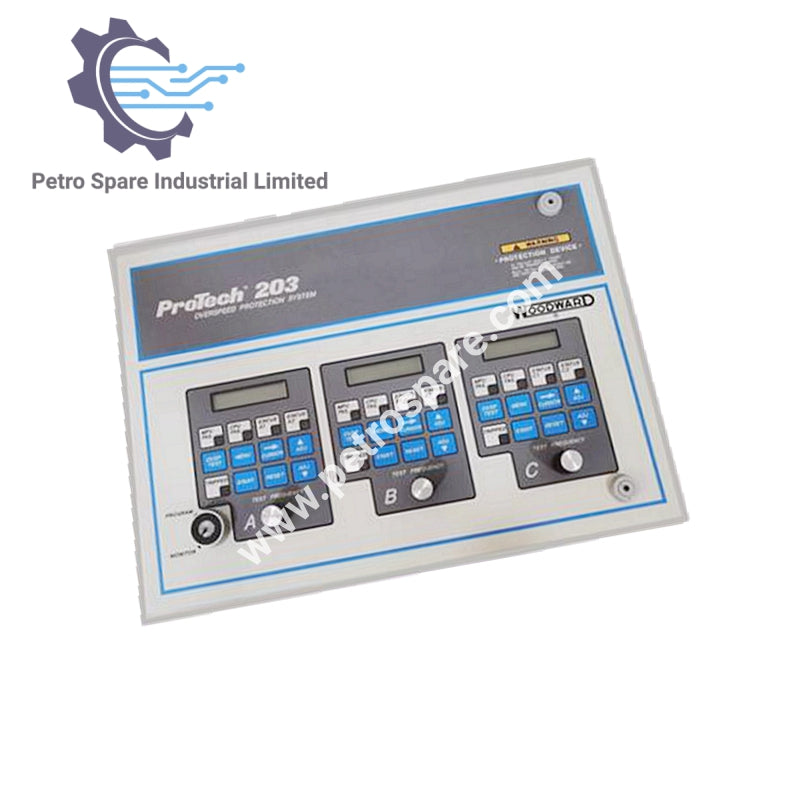

• Tipo : Sistema de Proteção contra Sobrerotação ProTech 203

• Fabricante : Woodward

Detalhes Elétricos e de Energia

• Tensão de Entrada :

• 120 Vac/dc = 88–132 Vac, 90–150 Vdc

• Consumo de Energia :

• 7,25 W

Características Operacionais

• Cálculo de Velocidade :

• Três cálculos individuais de velocidade

• Votação de hardware dois de três para detecção de excesso de velocidade

• Tempo de Resposta :

• 40 ms máximo

• Ativação do Relé de Desarme :

• Ativado se duas das três unidades detectarem excesso de velocidade

• Interface do Operador :

• 1 Teclado e Display por Módulo

Configuração e Parâmetros

• Ponto de Ajuste de Velocidade de Desarme :

• 250 rpm mínimo, 25.000 rpm máximo

• Ponto de Ajuste de Falha do MPU :

• 100 rpm mínimo, 25.000 rpm máximo

Condições Ambientais

• Temperatura de operação :

• –25 a +60 °C

Dimensões

• Tamanho :

• L: 482,6 mm x A: 310,4 mm x P:

Design do Sistema

• Design Modular :

• Unidades A, B e C são idênticas com programação independente

• Indicação de Falha da CPU :

• Incluído como parte dos recursos de segurança

---
