900B16-0001

Visão Geral

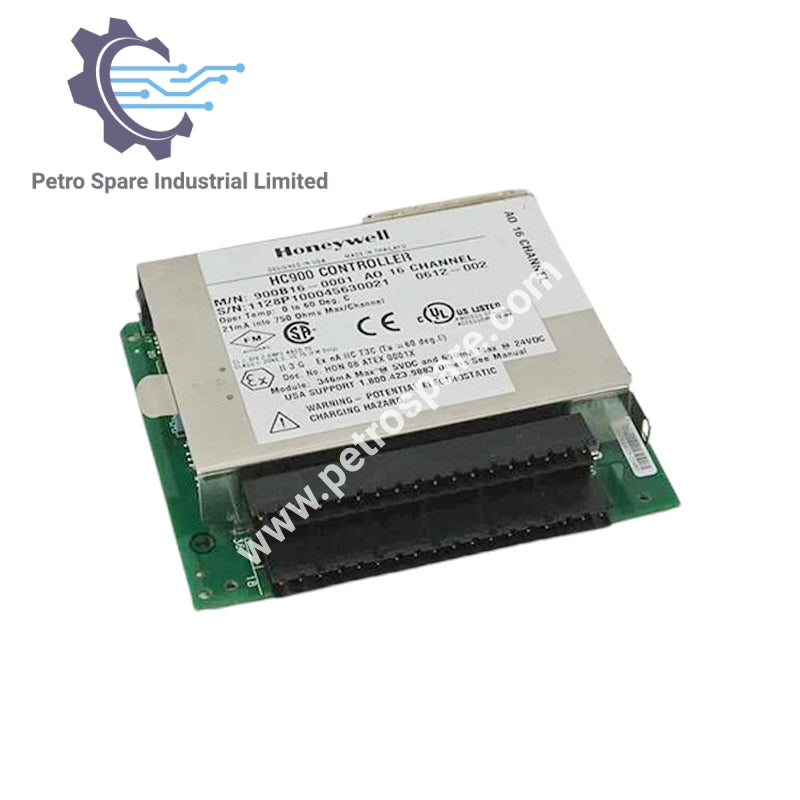

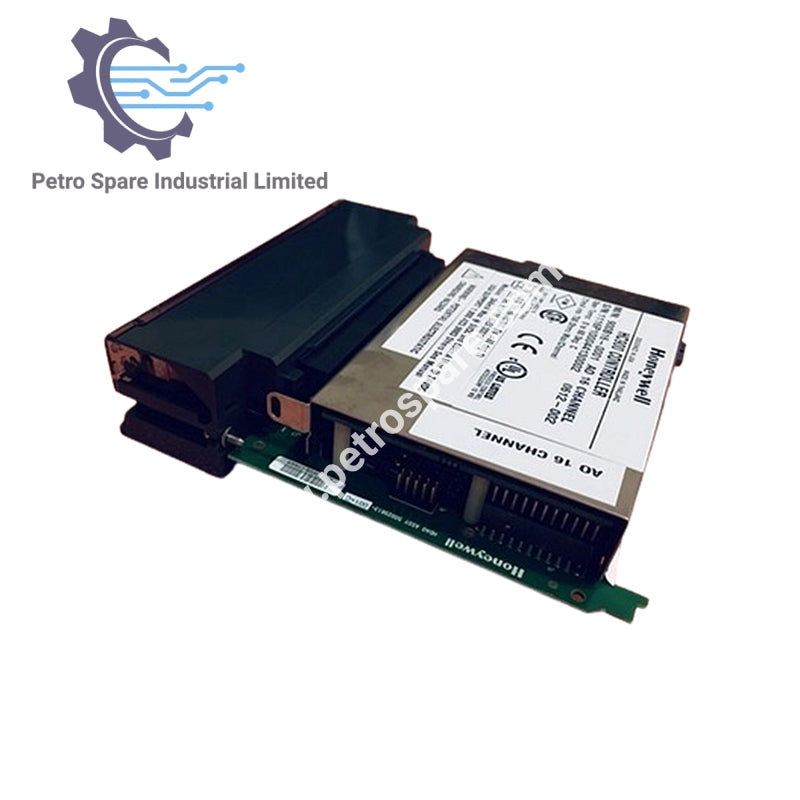

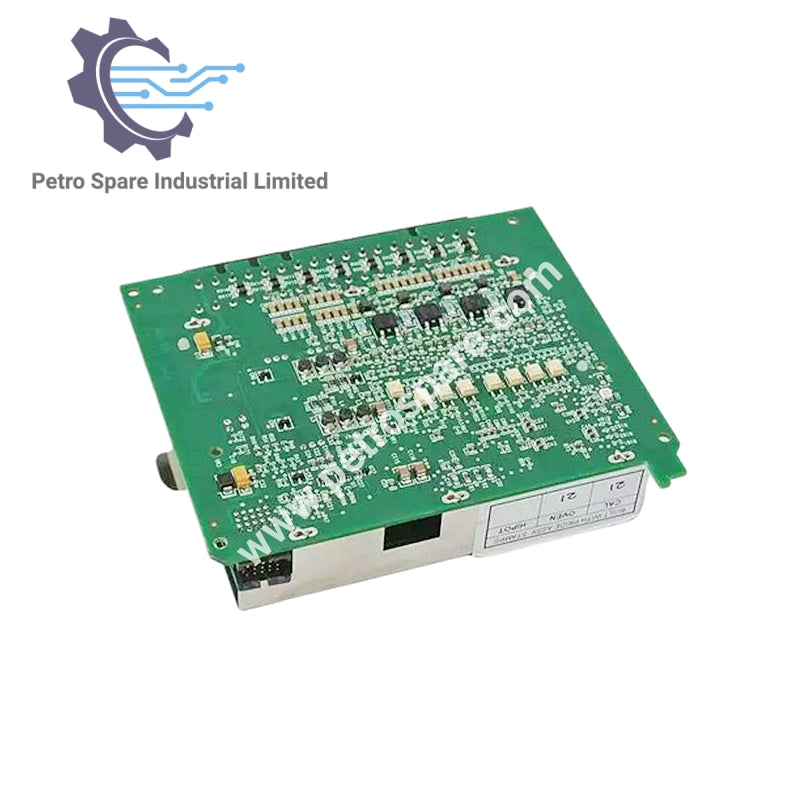

O 900B16-0001 é um módulo de saída analógica Honeywell HC900 com 16 saídas isoladas organizadas em quatro grupos.

Detalhes da Saída

• Canais: 16 saídas, isoladas em 4 grupos de 4

• Faixa de Corrente: 0 a 21,0 mA, selecionável

• Resistência de Carga: Até 750 ohms

• Isolamento Galvânico:

• 500 VDC entre grupos

• 500 VDC da lógica

Desempenho

• Precisão: 0,1% da escala completa em condições de referência

• Corrente Mínima de Detecção: > 0,5 mA por saída

• Resolução D/A: 13+ bits (1 parte em 13.332)

Calibração e Diagnóstico

• Dados de Calibração: Armazenados em memória não volátil com redundância de fábrica

• Calibração de Campo: Ajuste individual de canal disponível

• Diagnóstico: Monitora calibração de fábrica, calibração de campo e configuração

• Verificação de Saída: Feedback para o controlador confirmando o fluxo de corrente de saída

Requisitos de Energia

• Fonte de 5 V: 350 mA máx.

• Fonte de 24 V: 700 mA máx.

Limitações de Instalação

• Módulos por Rack: Máximo de 2 quando alimentados pela backplane interna de 24 V

---
