8U-PAONA1

Visão Geral

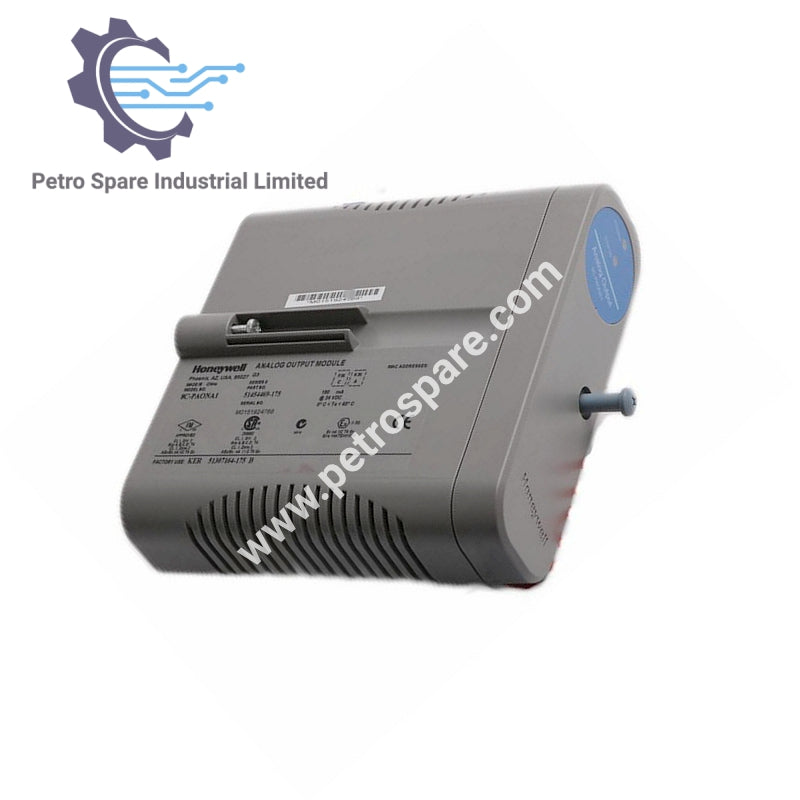

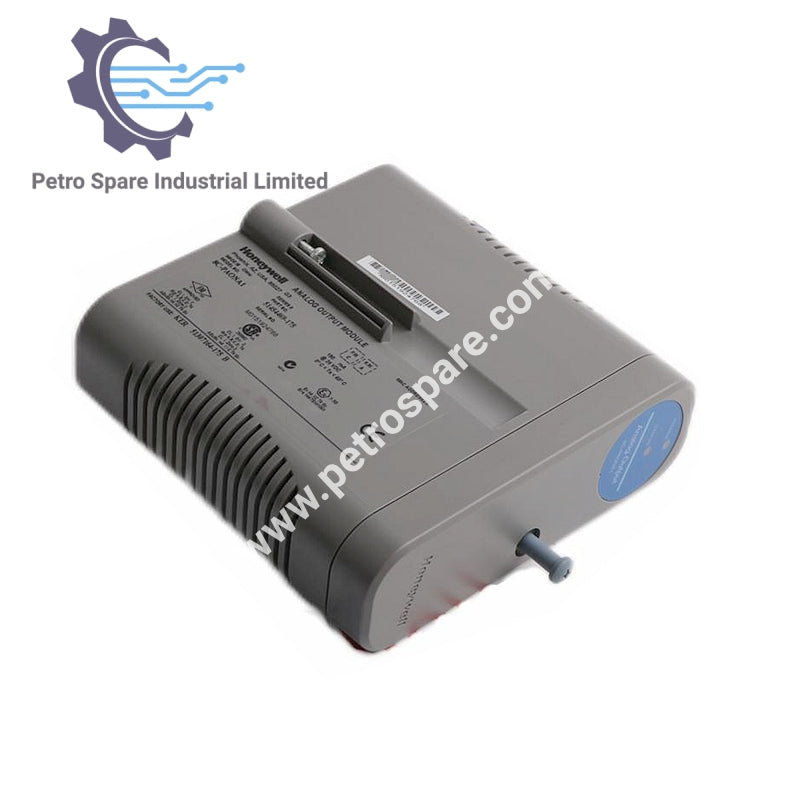

Honeywell 8U-PAONA1 é um módulo de saída analógica de 16 canais não revestido que suporta sinais de 4–20 mA, projetado para controle industrial preciso de saída.

Especificações Elétricas

• Tipo de Saída: 4–20 mA

• Canais de Saída: 16

• Faixa de Saída Direta: 2,9 mA a 21,1 mA

• Resistência de Carga: 50–800 Ω

• Ripple de Saída: 100 mV pico a pico (na frequência da linha de energia, sobre carga de 250 Ω)

• Classificação de Tensão: 24 VDC

• Classificação de Corrente do Módulo: 190 mA

• Tensão Máxima em Circuito Aberto: 22 V

Desempenho e Precisão

• Resolução: ±0,05% da escala total

• Precisão Calibrada: ±0,2% da escala total (25°C, incluindo linearidade)

• Tempo de Resposta: ≤ 80 ms (estabiliza dentro de 1% do valor final)

• Intervalo de Comutação: ≤ 10 ms (aplica-se apenas à redundância)

Recursos Funcionais

• Capacidade Hot Swap: Suportado (remoção e inserção com energia ligada)

---
