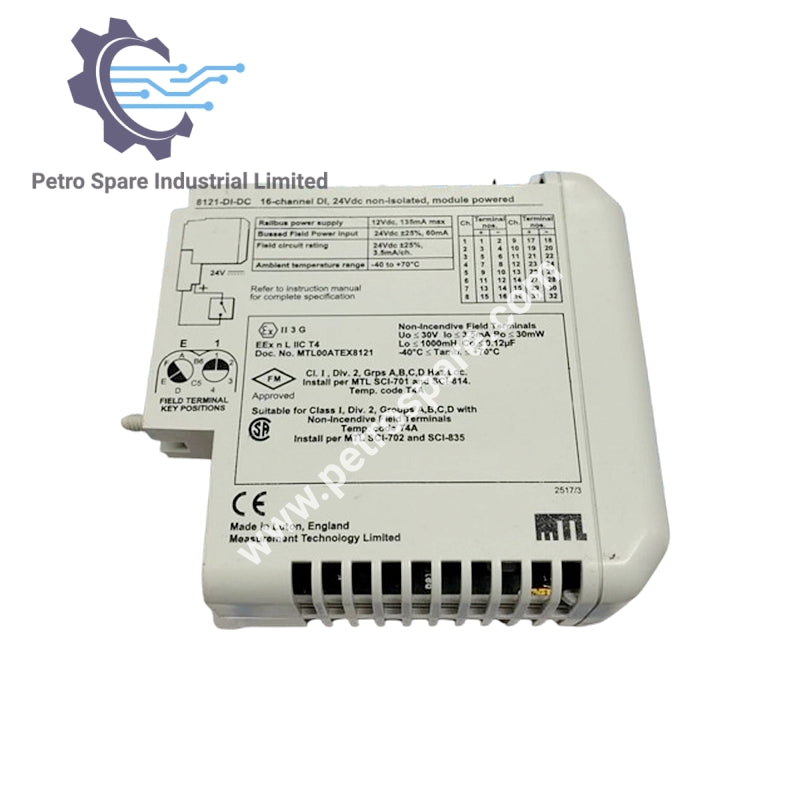

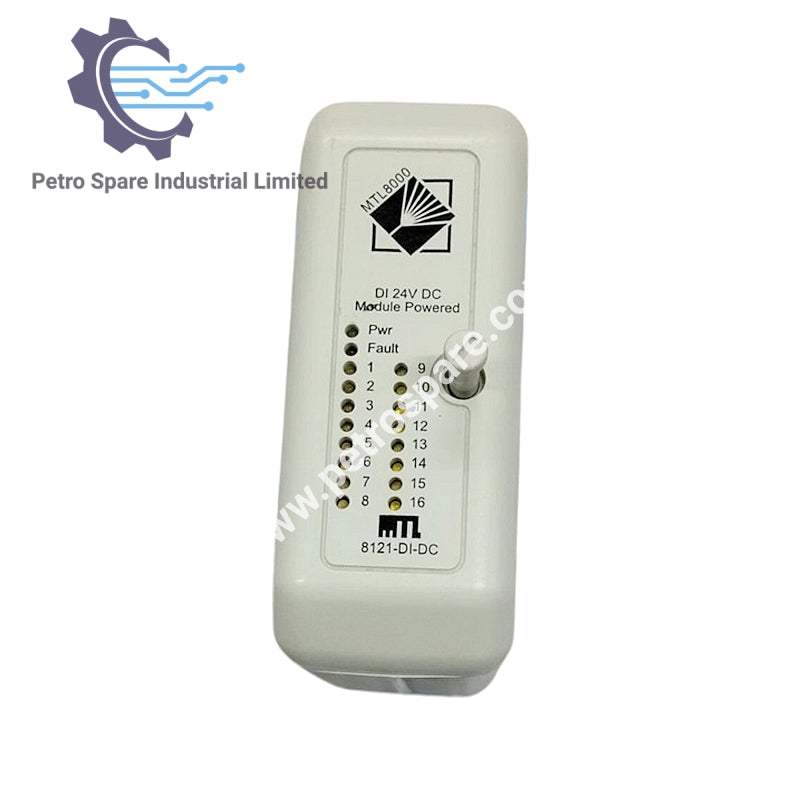

8121-DI-DC

Descrição

8121-DI-DC é um módulo de entrada discreta de 16 canais da MTL, não isolado e alimentado pelo módulo.

Entradas

• Número de Canais: 16

• Corrente Desligada: <0.3 mA

• Corrente Ligada: >1.2 mA

• Corrente de Molhamento: 2.8 mA (típ.)

• Largura Mínima do Pulso: 5 ms

• Frequência Máxima de Entrada (Modo de Contagem de Pulsos): 100 Hz

• Isolamento: Qualquer canal para Railbus – 250 V AC

Parâmetros Configuráveis

• Filtro de Entrada: Rápido, lento ou definido pelo usuário (0–512 ms em passos de 2 ms)

• Entradas de Trava: Ativar/Desativar

• Polaridade da Trava: Alta/Baixa

• Contagem de Pulsos: Ativar/Desativar

Tempo de Resposta

• Resposta E/S: Evento de campo para Railbus – máximo 5 ms

Segurança

• Fiação de Campo Não Incendiária FM: Voc=30 V, Isc=3.5 mA, Ca=0.12 μF, La=1000 mH

Alimentação

• Corrente Railbus (12 V): 90 mA típ., 135 mA máx.

• Alimentação de Campo em Barramento: 60 mA @ 18–30 V DC

Mecânico

• Código da Chave do Módulo: E1

• Largura: 42 mm

• Peso: 210 g

---
