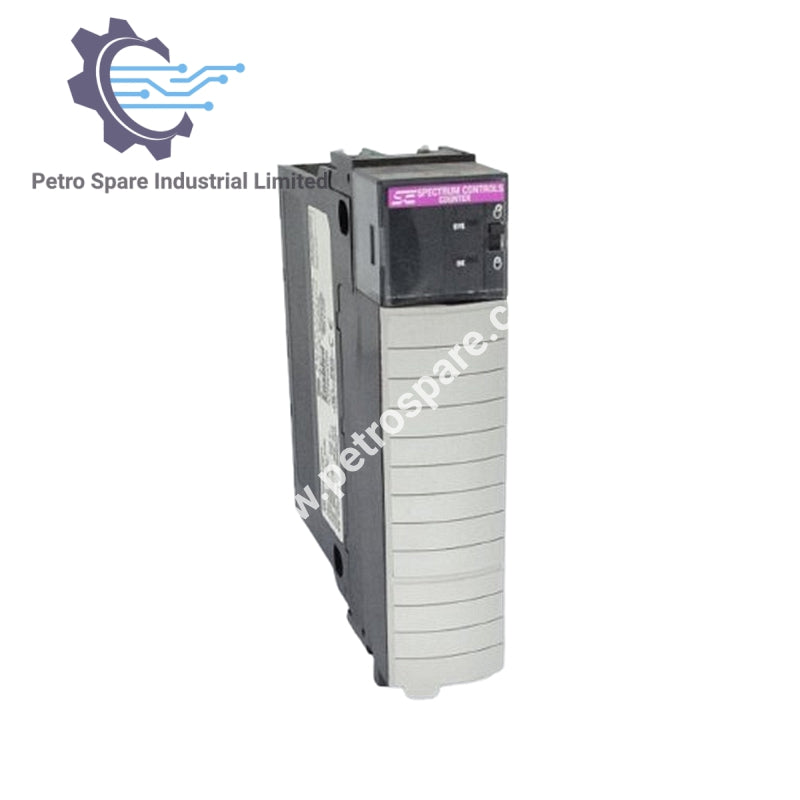

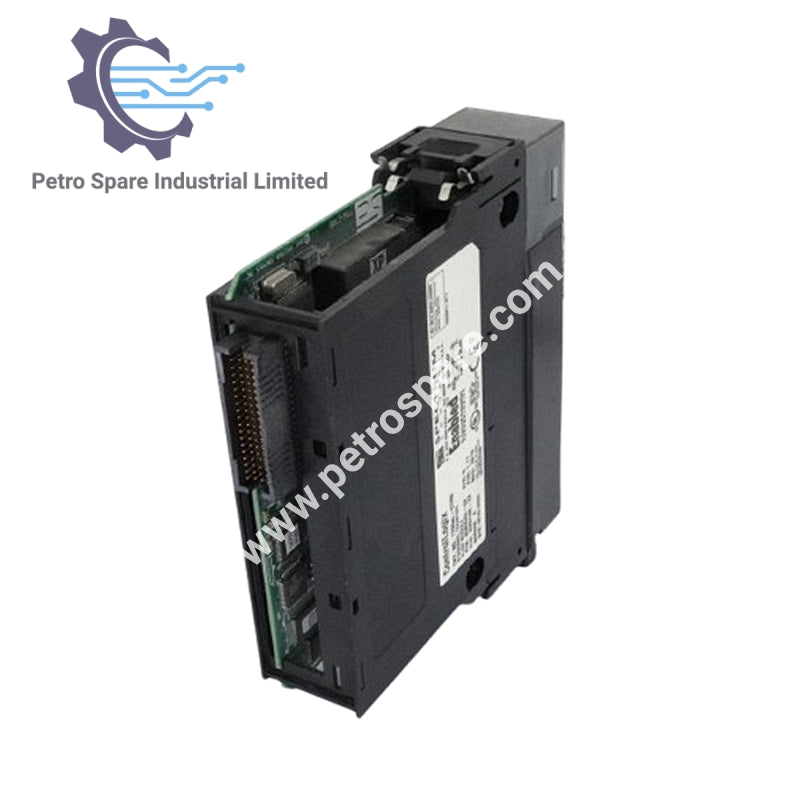

1756sc-CTR8

Visão Geral

O 1756sc-CTR8 é um Módulo Contador/Medidor de Fluxo de 8 canais para sistemas ControlLogix, suportando entradas single-ended ou quadratura/bidirecionais com tempos de atualização rápidos.

Especificações de Entrada

• Canais: 8 single-ended ou 4 quadratura/bidirecionais

• Modos de Entrada: Contador DC, Medidor de Fluxo AC

• Faixas de Tensão de Entrada:

• 5 VDC: 3,5–50 VDC

• 12/24 VDC: 9–50 VDC

• AC 50 mVpp: 50 mVpp–50 VAC rms

• AC 200 mVpp: 200 mVpp–50 VAC rms

• Frequência de Entrada: 0–65 kHz

• Tempo Mínimo de Pulso: 5,4 μs

• Resistência Nominal de Entrada: > 24 kΩ (dependente da tensão)

• Tensão de Entrada do Contador (programável): 5, 12/24 VDC, 50 mV AC, 200 mV AC

Desempenho

• Faixa de Valor de Contagem: 0–16.777.215

• Formato de Dados: Ponto Flutuante IEEE 32 bits

• Tempo de Atualização: <13 ms para todos os canais

• Dissipação de Energia: 4,8 W máx.

• Corrente Necessária no Backplane: 75 mA @ 24 V máx., 230 mA @ 5 V máx.

• Tensão de Isolamento: 2550 VDC fiação de campo-para-backplane por 1 s

Condições Ambientais

• Temperatura de Operação: 0° a 60°C (32° a 140°F)

• Temperatura de Armazenamento: -40° a +85°C (-40° a 185°F)

• Umidade Relativa: 5 a 95% (sem condensação)

---
