6ES7135-4GB01-0AB0

Visão Geral do Produto

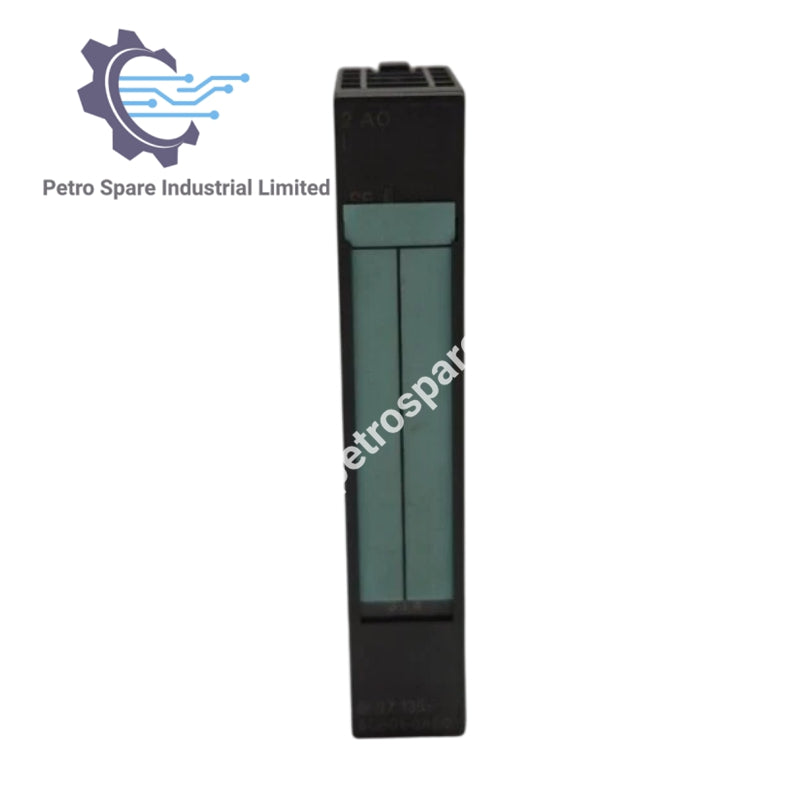

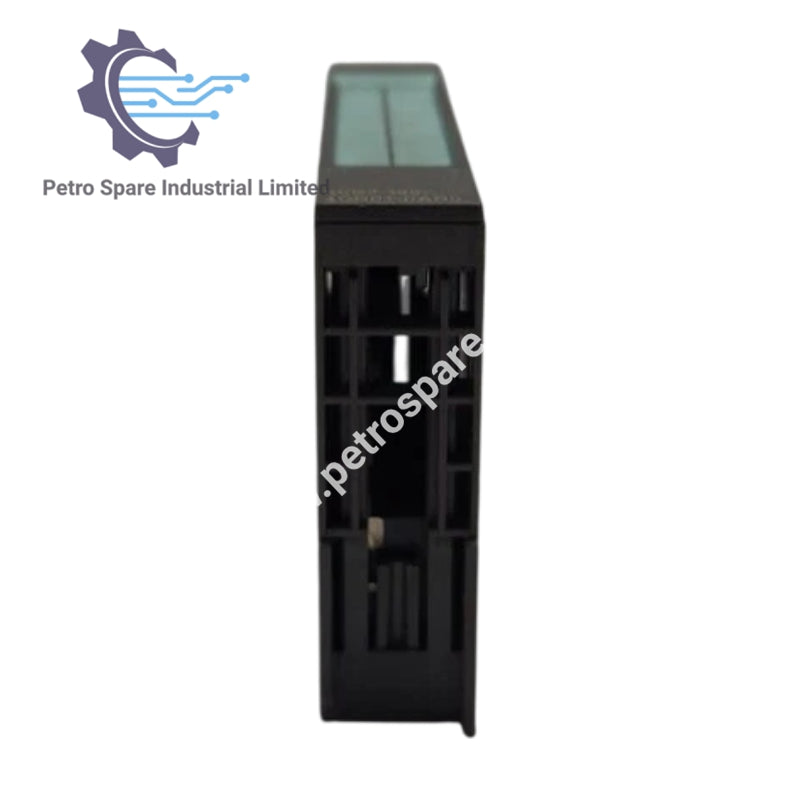

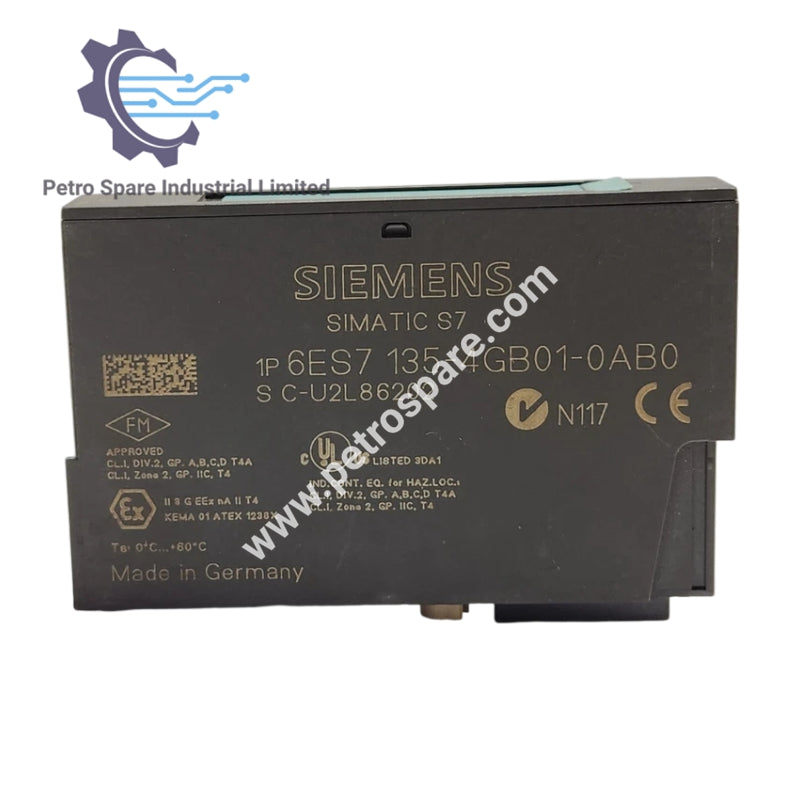

6ES7135-4GB01-0AB0 é um módulo eletrônico SIMATIC DP para ET 200S com 2 saídas analógicas, 15 mm de largura.

Especificações Técnicas

• Tensão de alimentação: Valor nominal 24 V DC do módulo de alimentação; proteção contra inversão de polaridade: Sim
• Corrente de entrada: Da tensão de carga L+ (sem carga) máx. 150 mA; do barramento backplane 3,3 V DC máx. 10 mA
• Perdas de potência: Máx. 2 W
• Área de endereço: Espaço máximo de endereço por módulo 4 bytes
• Saídas analógicas: Número de saídas: 2; tensão sem carga na saída de corrente máx. 18 V; tempo de ciclo (todos os canais) máx. 1,5 ms
• Limites de destruição contra tensões e correntes aplicadas externamente: Tensões nas saídas em relação a MANA máx. 15 V contínuos, 75 V por máx. 1 s; corrente máx. 50 mA DC
• Comprimento do cabo: Blindado máx. 200 m
• Geração de valor analógico: Resolução com sobrecarga: 14 bits; 4 a 20 mA: 13 bits; ±20 mA: 14 bits; tempo de estabilização para carga resistiva 0,1 ms, carga capacitiva 0,5 ms, carga indutiva 0,5 ms
• Erros/exatidões: Ripple de saída ±0,02 %; erro de linearidade ±0,02 %; erro de temperatura ±0,01 %/K; repetibilidade ±0,05 %; limite operacional ±0,5 %; limite de erro básico ±0,3 %
