6DD1640-0AH0

Visão Geral

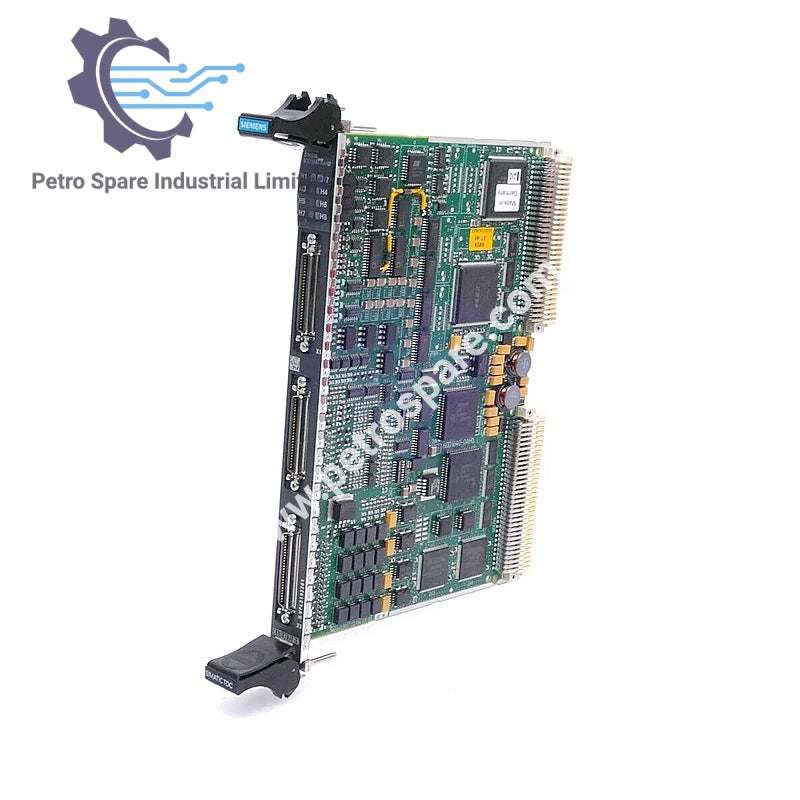

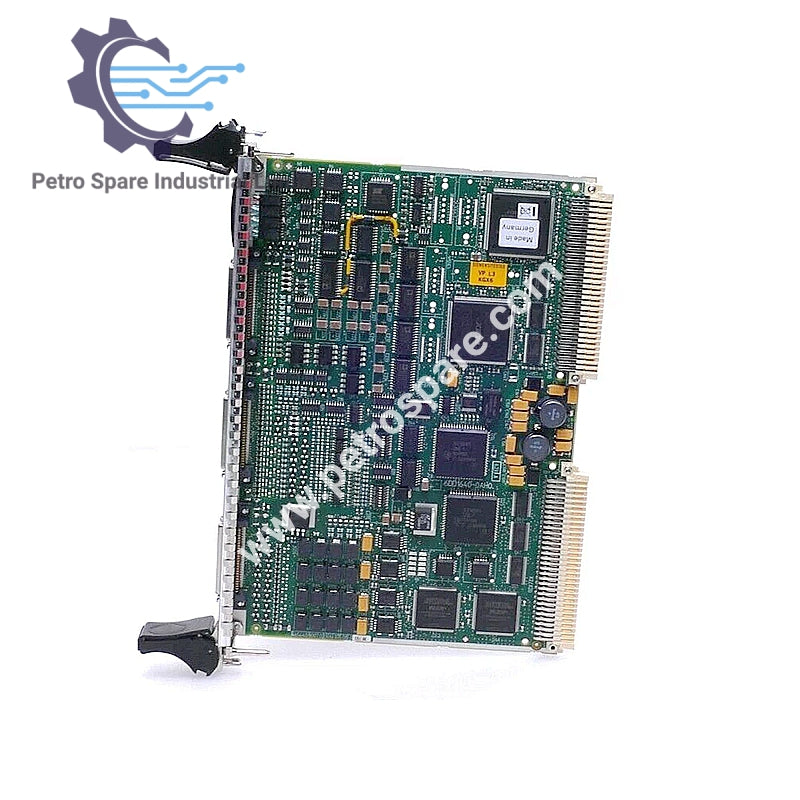

6DD1640-0AH0 é um Módulo de Sinal Siemens SM500 com 8 entradas analógicas e 8 saídas analógicas para aplicações de automação industrial.

Saídas Analógicas

• Número: 8

• Versão: Saída com terra associado

• Isolamento elétrico: Não

• Faixa de tensão de saída: -10 V a +10 V

• Corrente de saída: ±10 mA

• Resolução: 12 bits

• Tempo típico de conversão por canal: 4 µs

• Tolerância:

• Erro de linearidade diferencial, máx.: ±1 LSB (monotonia garantida)

• Erro de ganho, máx.: ±0,3%

• Erro de offset, máx.: ±24 LSB

• Taxa de variação: aprox. 3,5 V/µs

• Saída de tensão:

• Proteção contra curto-circuito: Sim (para terra)

• Corrente de curto-circuito: Aproximadamente 100 mA

Entradas Analógicas

• Número: 8

• Versão: Entradas diferenciais

• Isolamento elétrico: Não

• Faixa de tensão de entrada: -10 V a +10 V

• Resolução: 12 bits

• Tempo de conversão por canal, máx: aprox. 20 µs

• Tolerância:

• Erro de linearidade diferencial, máx.: ±1 LSB (Sem código faltante)

• Erro de ganho, máx.: ±0,3%

• Erro de offset, máx.: ±5 LSB

• Resistência de entrada: 20 kΩ

• Filtro de entrada: 34 kHz

• Proteção contra polaridade reversa: Sim, pois são usadas entradas diferenciais

---
