621-2175R

Visão Geral

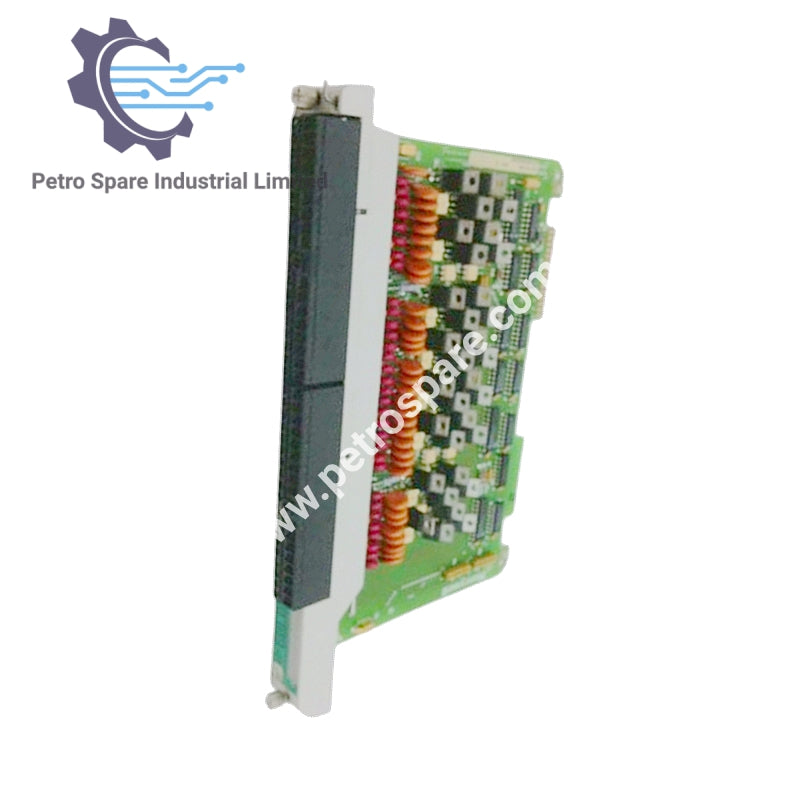

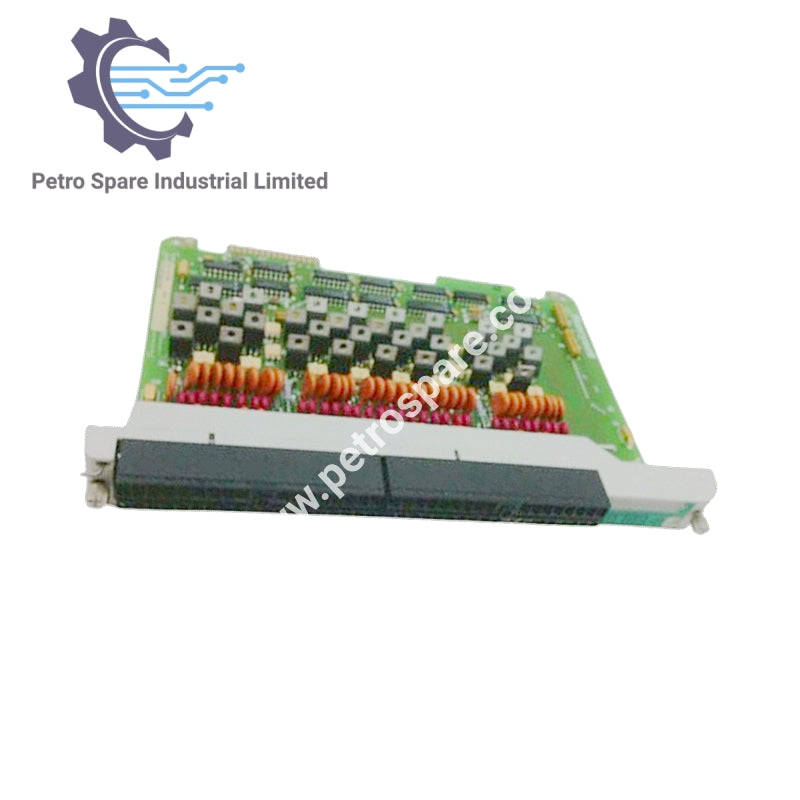

O Honeywell 621-2175R é um módulo de saída de 32 pontos 115 Vac projetado para aplicações de controle discreto em sistemas de automação industrial.

Informações Gerais

• Modelo: 621-2175R

• Tipo: Módulo de Saída

• Tensão: 115 Vac

Características de Saída

• Saídas: 32

• Modo Ligado: Passagem pelo zero

• Pontos por Comum: 8 (L1), 16 (L2)

• Tensão Nominal: 115 Vac

• Faixa de Tensão: 80–140 Vac

• Faixa de Corrente: 500 mA por circuito, 3,5 A por grupo de 8, 7 A por grupo de 16

• Corrente de Surto: 10 A, 60 Hz, 1 ciclo (não repetitivo)

• Vazamento no Estado Desligado: ≤5 mA

• Queda de Tensão no Estado Ligado: ≤2 Vac a 0,5 A

Proteção

• Fusíveis: 1 por grupo de 8 (L1), 5 A de ação rápida

Características Elétricas

• Corrente de Operação +5 Vdc: 148 mA mais 11 mA por saída energizada, máximo 500 mA

Características Físicas

• Bloco de Terminais Necessário: 621-9977

---
