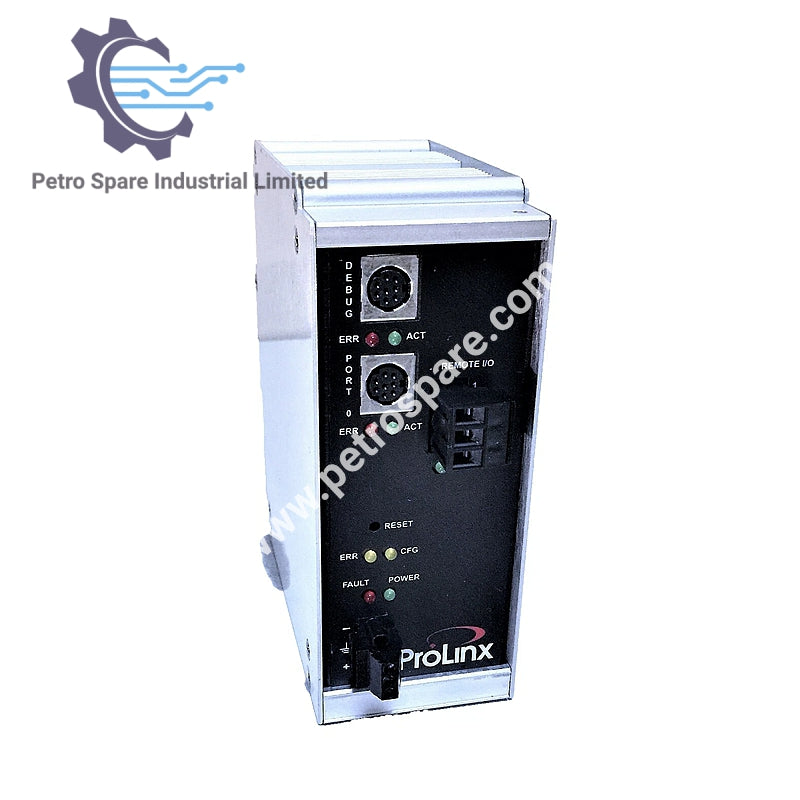

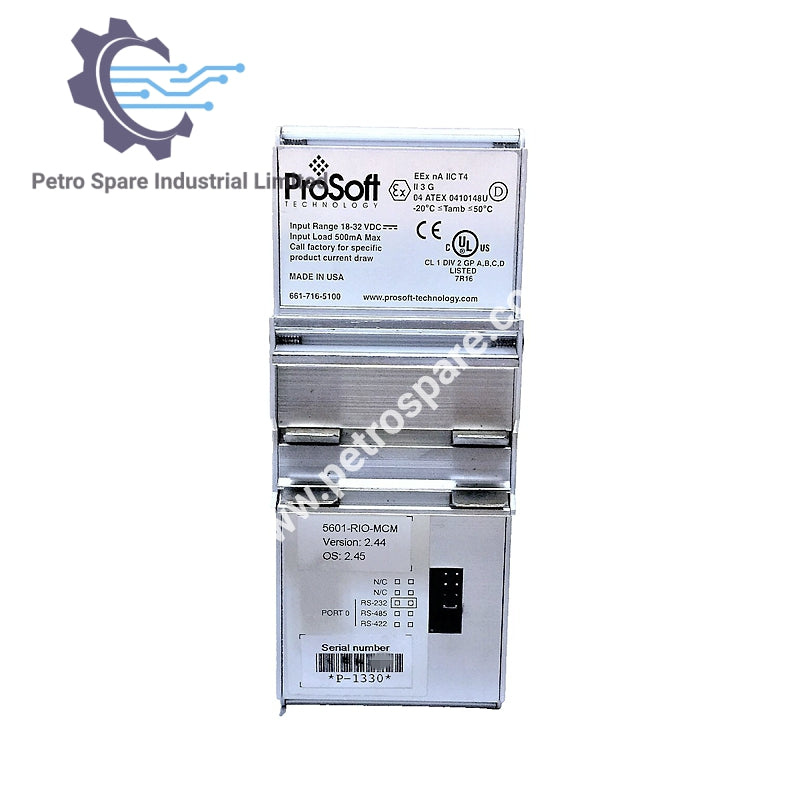

5601-RIO-MCM

Descrição

5601-RIO-MCM Entrada/Saída Remota para Gateway Mestre/Escravo Modbus para sistemas Rockwell.

Energia e Consumo

• Fonte de Alimentação: 24 VCC nominal, 18–32 VCC permitido

• Carga de Corrente: Máx 500 mA @ 32 VCC

• Terminais: Positivo, Negativo, GND

• Ferramenta: Lâmina de chave de fenda de 2,5 mm

Condições Ambientais

• Temperatura de Operação: -20°C a 50°C (-4°F a 122°F)

• Temperatura de Armazenamento: -40°C a 85°C (-40°F a 185°F)

• Umidade: 5%–95%, sem condensação

Dimensões

• Estándar: 5,20 x 2,07 x 4,52 pol (13,2 x 5,25 x 11,48 cm)

• Estendido: 5,20 x 2,73 x 4,52 pol (13,2 x 6,93 x 11,48 cm)

Indicadores

• LEDs: Energia, Falha de Hardware, Configuração, Status de Comunicação do Aplicativo, Atividade/Erro Serial

Interfaces de Comunicação

• Porta de Configuração Serial: DB-9M RS-232, sem handshake de hardware

• Porta Ethernet: 10Base-T RJ45, half-duplex, LEDs de Link/Atividade

• Portas Seriais do Aplicativo: RS-232/422/485, handshake configurável, Adaptador DB-9 para Terminal de Parafuso

Isolamento Elétrico

• Isolamento Ethernet: 1500 Vrms @ 50–60 Hz, 60 s (IEC 60950:1991)

• Resiliência a Tempestade de Broadcast: ≤5000 quadros ARP/s, ≤5 min

• Isolamento da Porta Serial: 2500 Vrms conforme UL 1577, 3000 VCC porta-terra e lógica

Acessórios Inclusos

• Cabos: Mini-DIN para DB-9M, cabo de configuração RS-232 de 4 pés

• Adaptador: Adaptador RS-422/485 DB-9 para Terminal de Parafuso (por porta)

• Ferramenta: Chave de fenda de 2,5 mm

---
