5501-467

Visão Geral do Produto

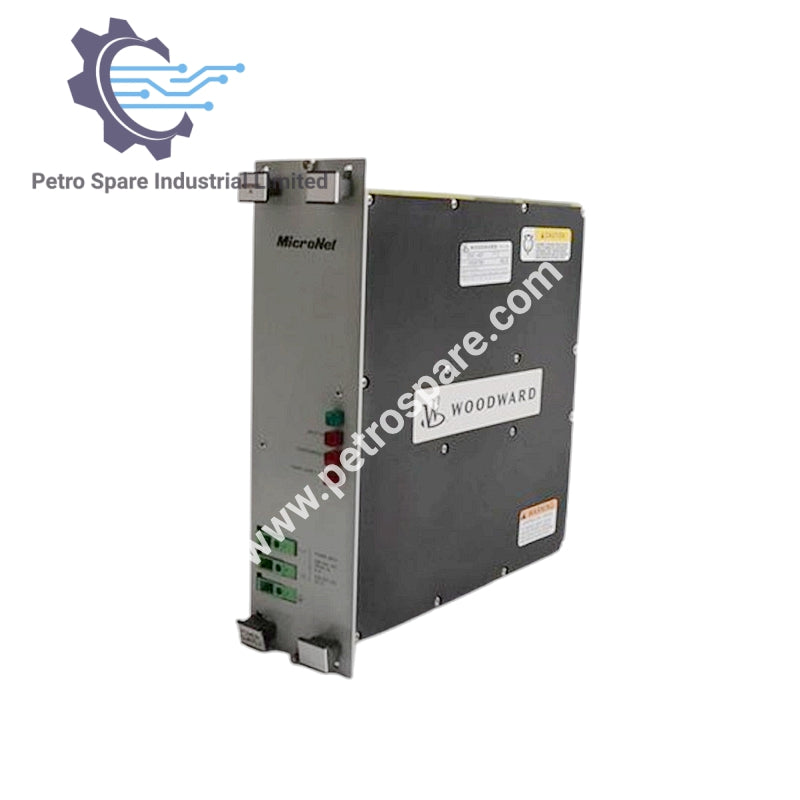

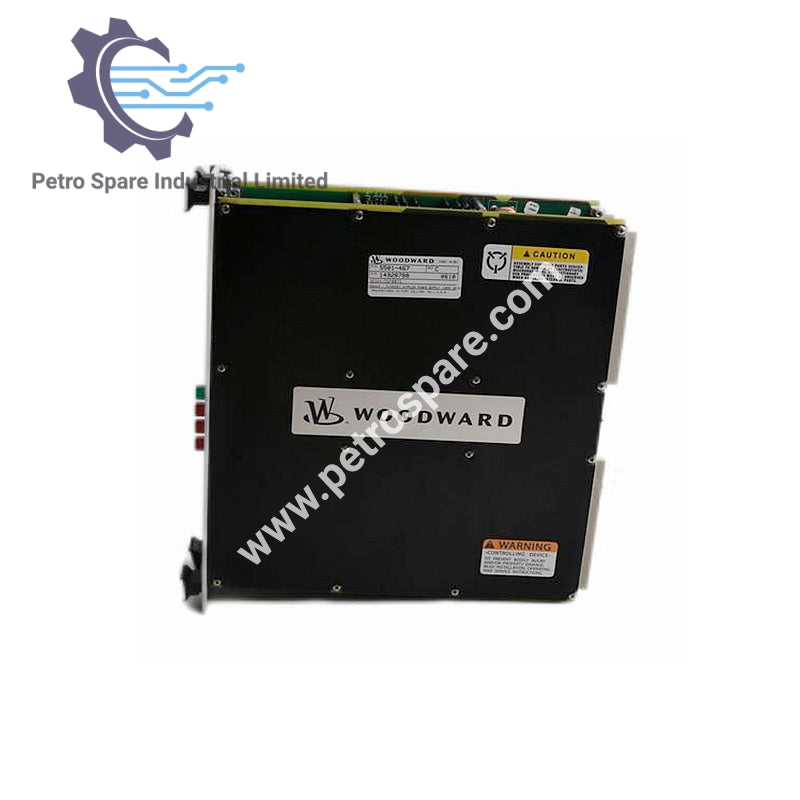

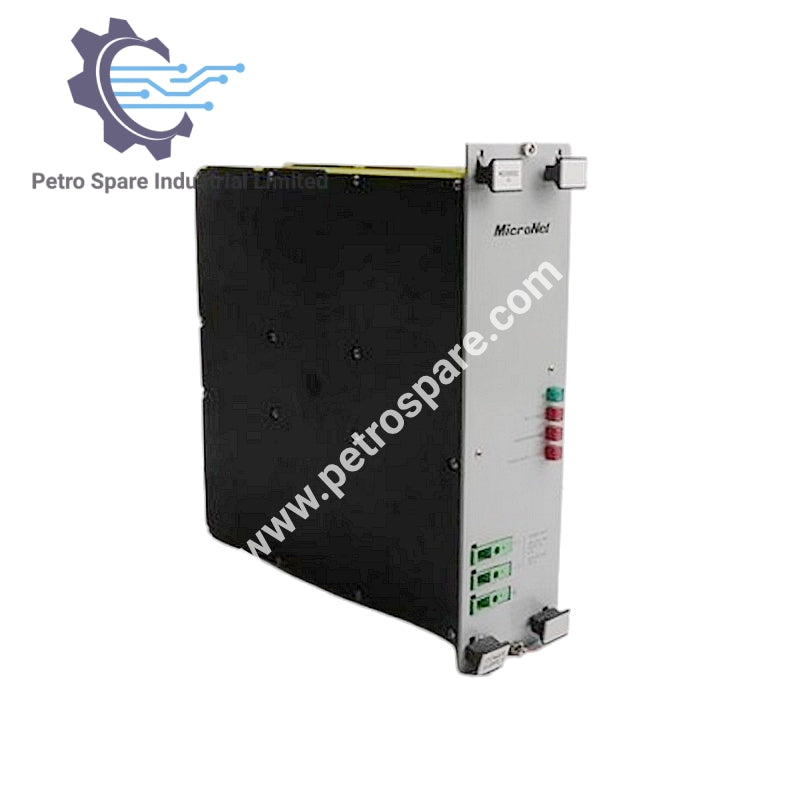

Woodward 5501-467 é uma placa de fonte de alimentação de alta tensão da Woodward, projetada para uso em chassis MicroNet Simplex ou MicroNet Plus.

Especificações Elétricas

• Tensão de Entrada: 220 VAC/VDC

• Faixa de Operação: 180–264 VAC (47–63 Hz)

• Tempo de Retenção de Alta Tensão DC: 7 ms @ 225 VDC

• Corrente Máxima de Saída (5 VDC):
   • 32 A @ 55 °C
   • 28 A @ 60 °C
   • 22 A @ 65 °C

Aspectos Mecânicos e Ambientais

• Compatibilidade de Chassis: MicroNet Simplex / MicroNet Plus

• Limite de Altitude: 4000 m

• Nível de Ruído: < 70 dBA

Indicadores de Status

• LEDs na Placa Frontal:
   • OK
   • Falha de Entrada
   • Falha na Fonte de Alimentação
   • Falha por Temperatura Excessiva

Principais Características

• Opera apenas em sistemas simplex

• Suporta entrada de alta tensão tanto AC quanto DC

• Diagnóstico integrado de falhas via LEDs frontais

---
