5501-380

Visão Geral

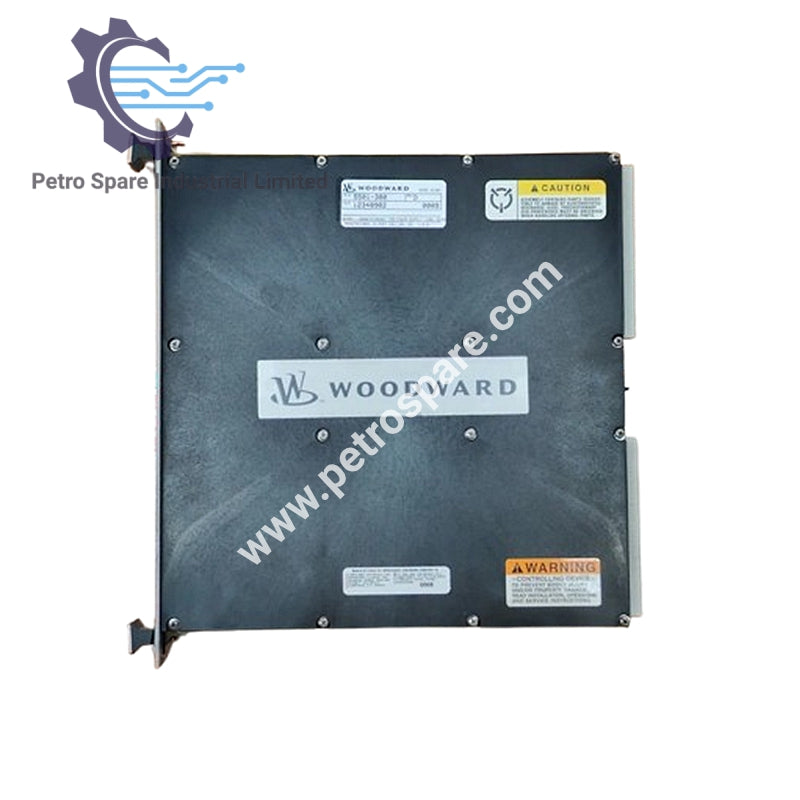

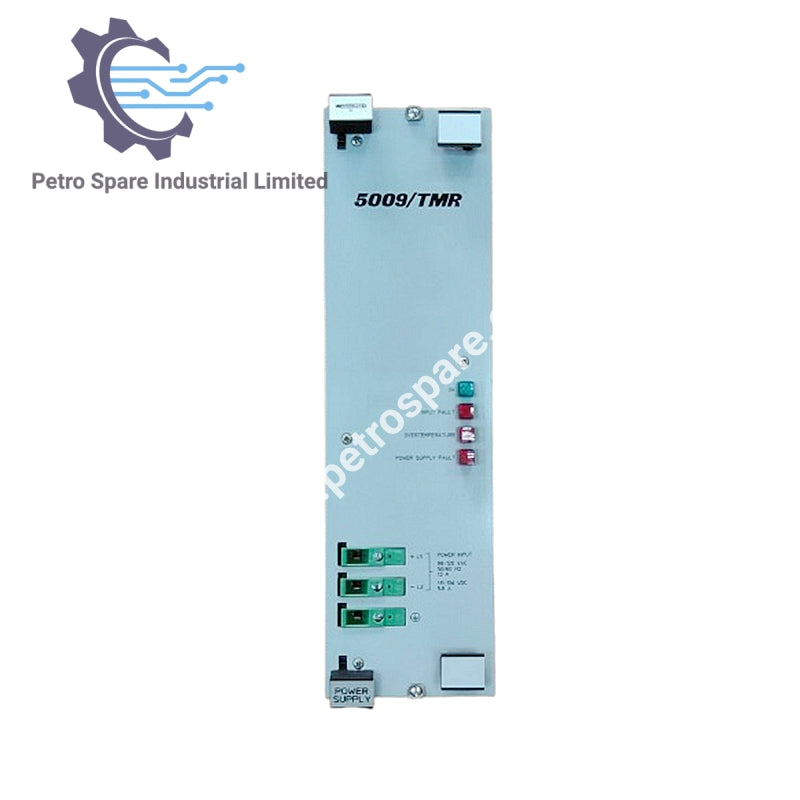

5501-380 é uma Placa Fonte de Alimentação 5009/MicroNet TMR da Woodward que opera em 120 VAC ou VDC e possui quatro LEDs frontais indicando OK, Falha na Fonte de Alimentação, Superaquecimento e Falha de Entrada.

Classificações de Potência

• Potência máxima: 1150 VA (VAC), 576 W (VDC)

• Corrente máxima (VDC): 5,8 A

• Classificação do disjuntor/fusível: 20 A (VAC), 10 A (VDC)

• Tamanho do fio (100–150 VDC): 14 AWG / 2,5 mm²

• Tempo de retenção: 7 ms a 120 VDC

Refrigeração e Proteção

• LEDs vermelhos indicam Falha na Fonte de Alimentação, Superaquecimento e Falha de Entrada

• Desligamento por superaquecimento ocorre acima de 90°C; LED apaga abaixo de 75°C

Notas de Instalação

• Compatível com múltiplas configurações de chassis em sistemas MicroNet TMR

• Os terminais na frente fornecem conexões de energia se não forem fornecidos pelos gabinetes adjacentes

• Nem todos os chassis exigem carga total da fonte de alimentação principal

---
