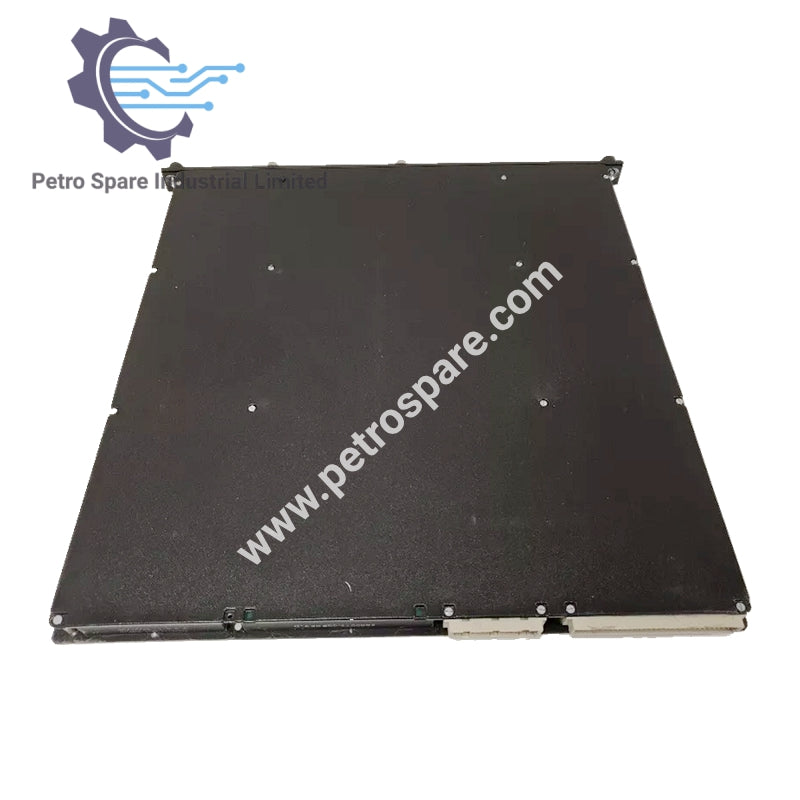

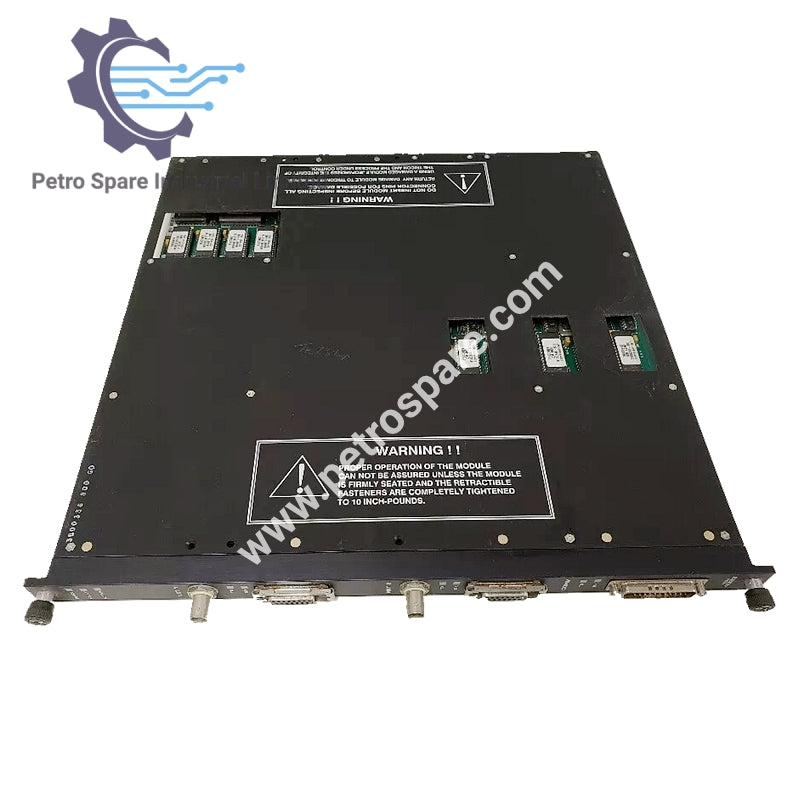

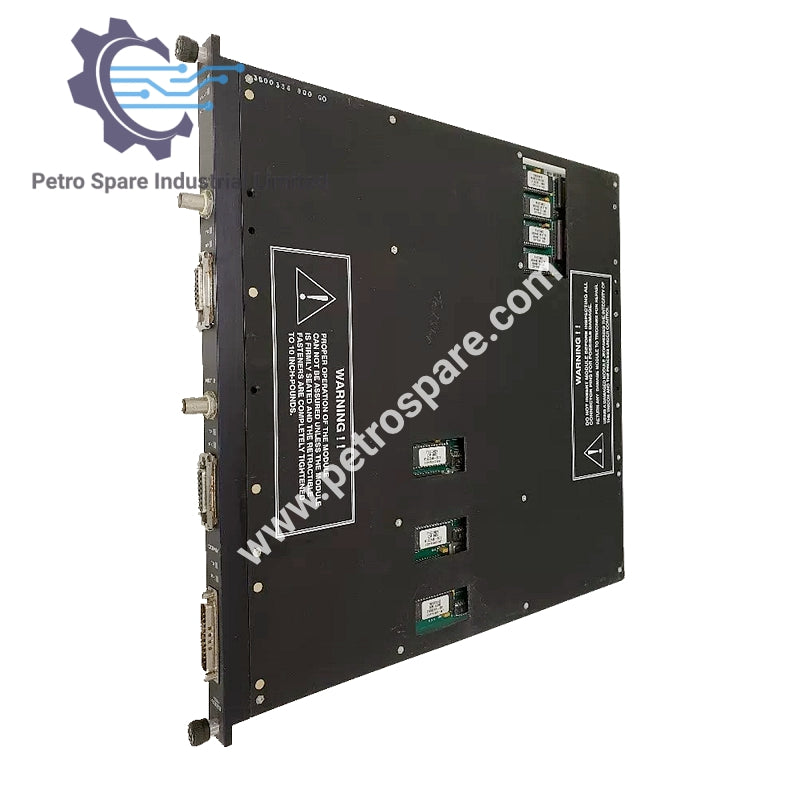

4329

Visão Geral

• Número do Modelo: 4329
• Marca: Triconex
• Tipo: Módulo de Comunicação de Rede (NCM)

Comunicação

• Portas Ethernet: 2, conectores BNC, cabo fino RG58 50 ohms
• Portas de Transceptor Externo: 2, conectores D de 15 pinos
• Porta Serial: 1, compatível com RS-232
• Protocolo: TSAA (TCP/UDP/IP/802.3)
• Funções Suportadas:
  • TRICON_DATA (Tipo de Quadro 1)
  • TRICON_DATA_REQ (Tipo de Quadro 2)
  • WRITE_TRICON_DATA (Tipo de Quadro 3)
  • WRITE_TRICON_DATA_RSP (Tipo de Quadro 4)
  • READ_TRICON_CLOCK (Tipo de Quadro 5)
  • READ_TRICON_CLOCK_RSP (Tipo de Quadro 6)
  • SET_TRICON_CLOCK (Tipo de Quadro 7)
  • SET_TRICON_CLOCK_RSP (Tipo de Quadro 8)
  • READ_TRICON_DATA (Tipo de Quadro 11)
  • READ_TRICON_RSP (Tipo de Quadro 12)

Desempenho

• Isolamento da Porta: 500 VDC
• Velocidade de Comunicação: 10 megabits por segundo (portas Ethernet)

Indicadores

• Status: PASS, FAULT, ACTIVE
• TX (Transmissão): 1 por porta
• RX (Recepção): 1 por porta

---
