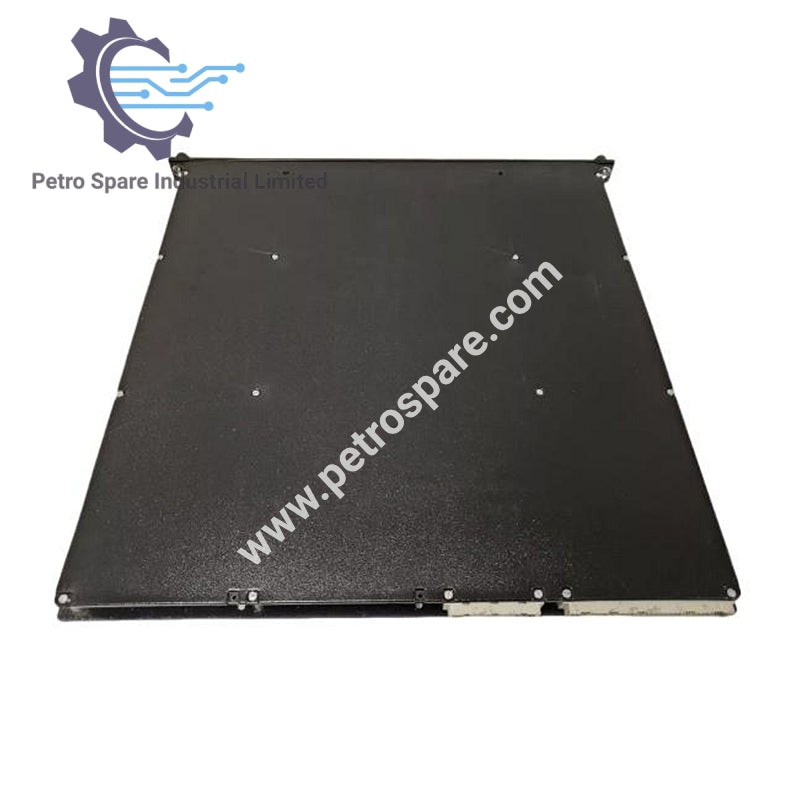

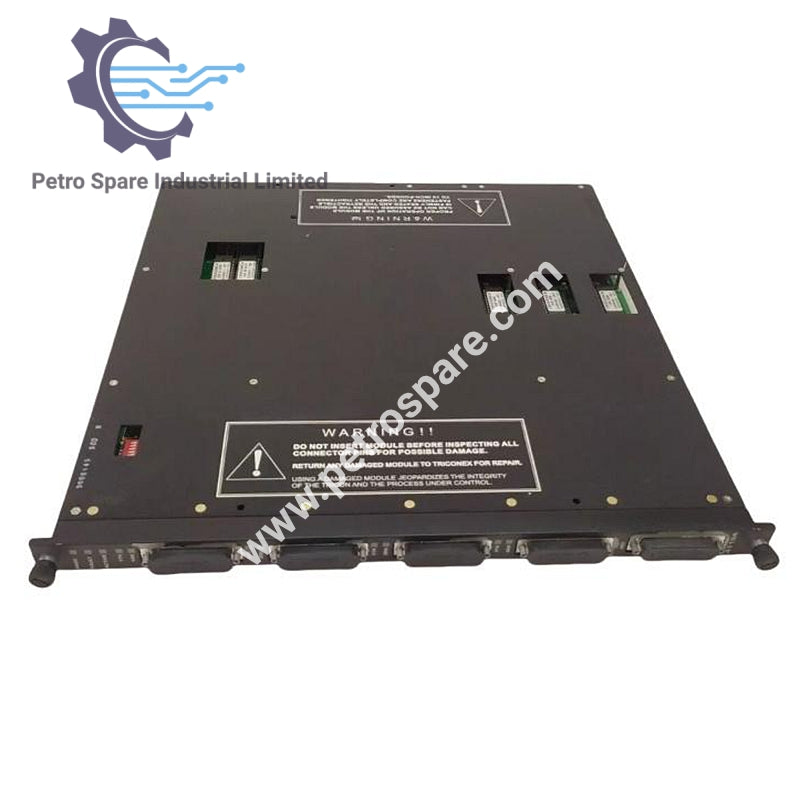

4119A

Número do Modelo: 4119A

Marca: Triconex

Tipo: Módulo de Comunicação Inteligente Aprimorado (EICM)

Portas e Protocolos

• Portas Seriais: 4, RS-232, RS-422, ou RS-485
• Porta Paralela: 1, Centronics, isolada
• Protocolo: TriStation, Modbus
• Funções Modbus:
  • 01 — Ler Status da Bobina
  • 02 — Ler Status de Entrada
  • 03 — Ler Registradores de Retenção
  • 04 — Ler Registradores de Entrada
  • 05 — Modificar Status da Bobina
  • 06 — Modificar Conteúdo do Registrador
  • 07 — Ler Status de Exceção
  • 08 — Teste Diagnóstico de Loopback
  • 15 — Forçar Múltiplas Bobinas
  • 16 — Pré-definir Múltiplos Registradores

Desempenho

• Isolamento da Porta: 500 VDC
• Velocidade de Comunicação: 1200, 2400, 9600, ou 19.200 Baud

Indicadores

• Status: PASSAR, FALHA, ATIVO
• TX (Transmitir): 1 por porta
• RX (Receber): 1 por porta

---
