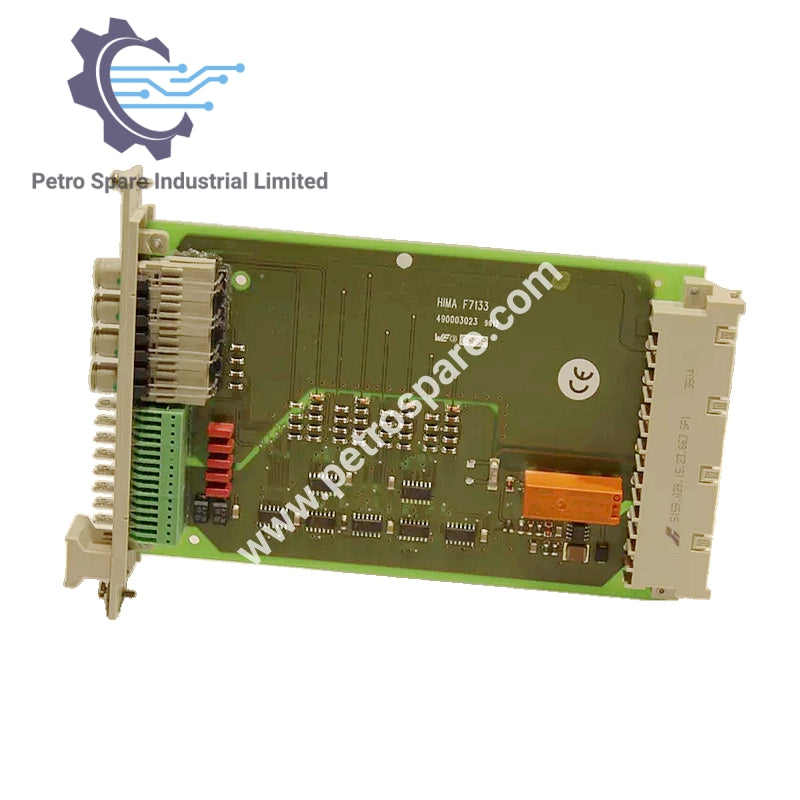

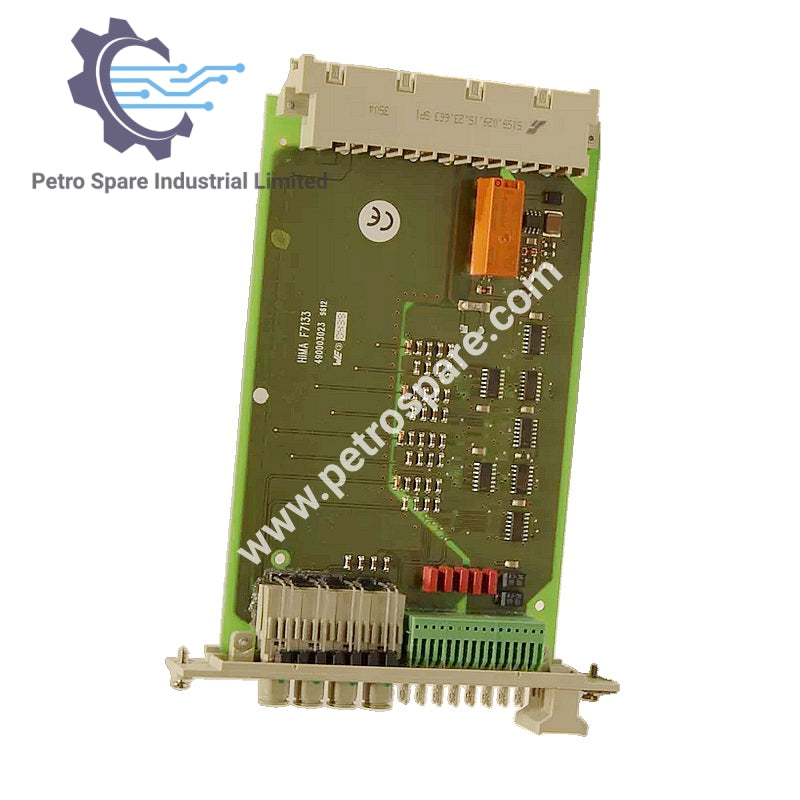

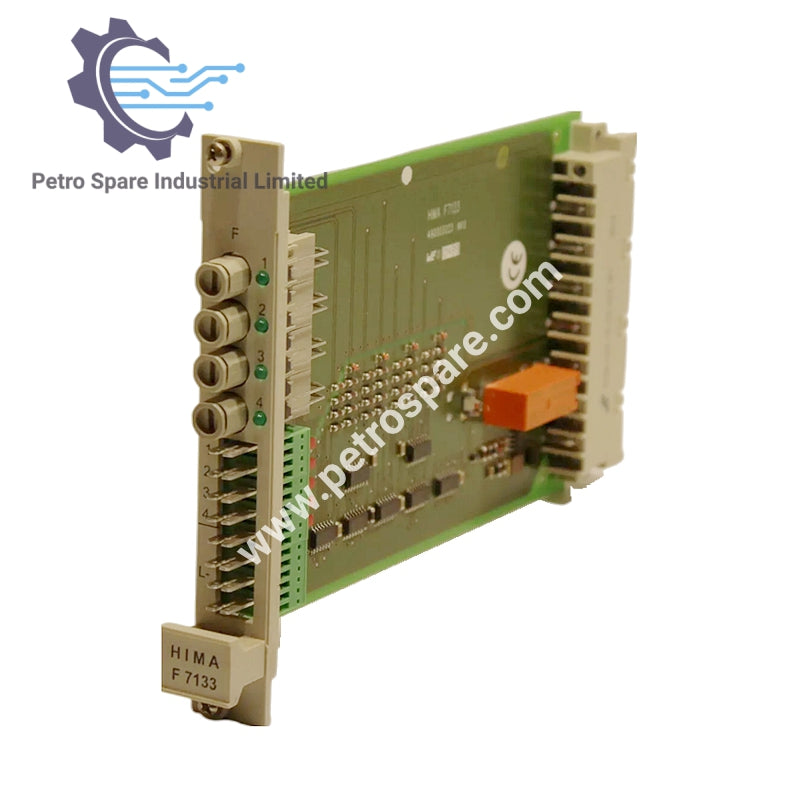

F 7133

Visão Geral

O módulo de distribuição de energia F 7133 fornece monitoramento de fusíveis e distribuição L- para módulos de E/S e sensores.

Energia e Ambiente

• Tensão de Entrada: 24 V CC
• Consumo de Corrente: 60 mA

Detalhes do Fusível & Relé

• Fusíveis: Máx. 4 A retardo lento
• Tempo de Comutação: Aproximadamente 100 ms (relé)
• Capacidade de Carga do Contato do Relé: 30 V / 4 A (carga contínua)
• Tensão Residual (fusível disparado): 0 V
• Corrente Residual (fusível disparado): 0 mA
• Tensão Residual (falta de alimentação): Máx. 3 V
• Corrente Residual (falta de alimentação): < 1 mA

Dimensões & Montagem

• Requisito de Espaço: 4 TE

Contatos do Relé

• Contato do Relé (d22/z24): Fechado quando todos os fusíveis estão em ordem

Conexão & Terminais

• Monitoramento de Fusíveis: Associado a LEDs
• Pinos de Contato (1, 2, 3, 4, L-): Para conectar L+ / EL+ e L-
• Terminais Traseiros (d6, d10, d14, d18): alimentação de 24 V para um slot de E/S cada

---
