IC694ALG220

Visão geral

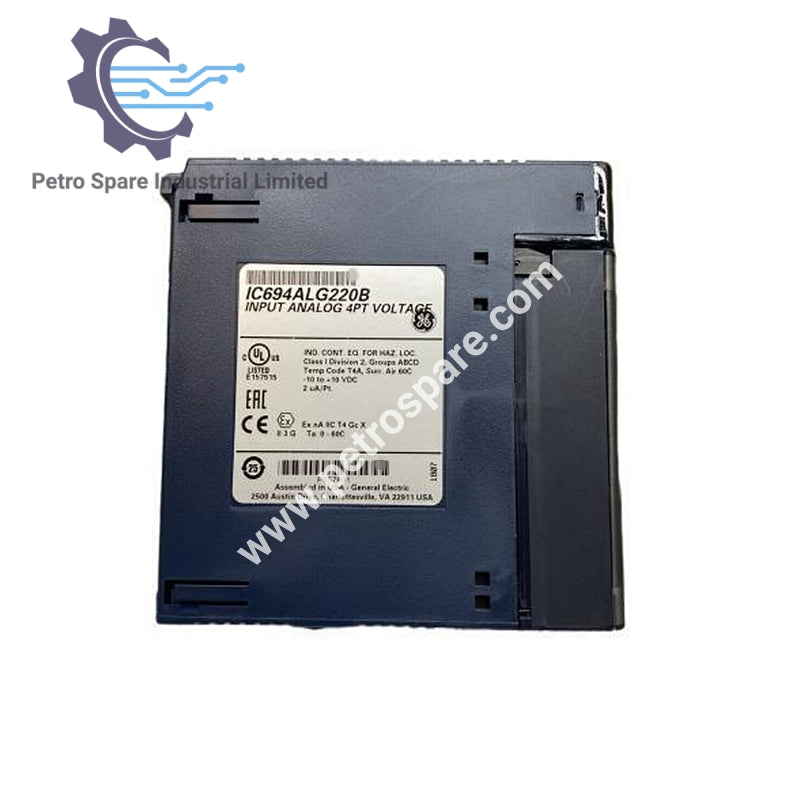

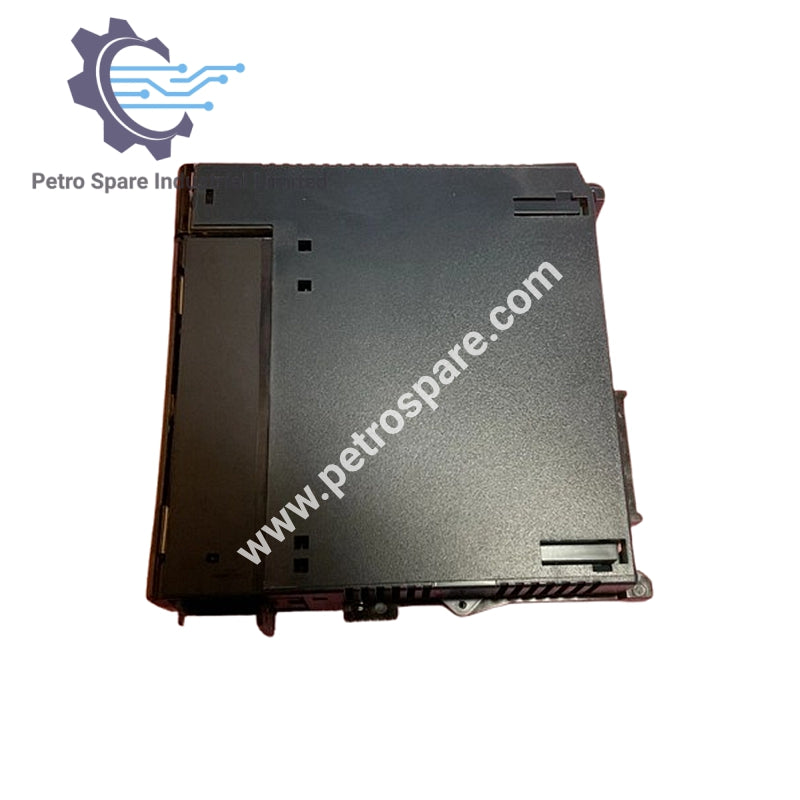

IC694ALG220 é um módulo de entrada analógica de tensão de 4 canais para GE Fanuc RX3i, suportando entradas de -10 a +10 V com conversão de 1 ms por canal.

Configuração do Canal

• Número de Canais: 4

• Faixa de Tensão: -10 a +10 V DC

• Opção de Entrada de Corrente: 4–20 mA (selecionável por jumper)

• Calibração: Calibrado de fábrica

• Taxa de Atualização: 4 ms

• Resposta do Filtro de Entrada: 17 Hz

Energia e Alimentação

• Consumo de Energia: 27 mA @ 5 VDC, 98 mA @ 24 VDC Isolado

• Alimentação Externa: Backplane ou +24 VDC isolado dependendo da localização

Diretrizes de Fiação

• Tipo de Cabo: Cabo de instrumentação trançado e blindado

• Conexão da Blindagem: COM ou GND

• Nota Adicional: Conecte (-) da fonte de tensão ao COM se estiver flutuando para reduzir a tensão de modo comum

---
