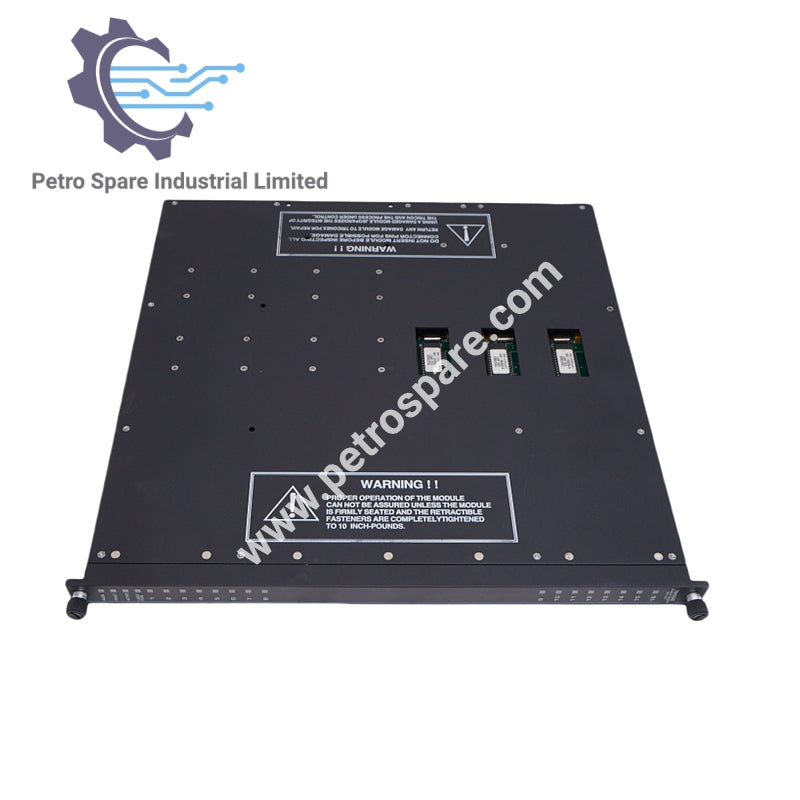

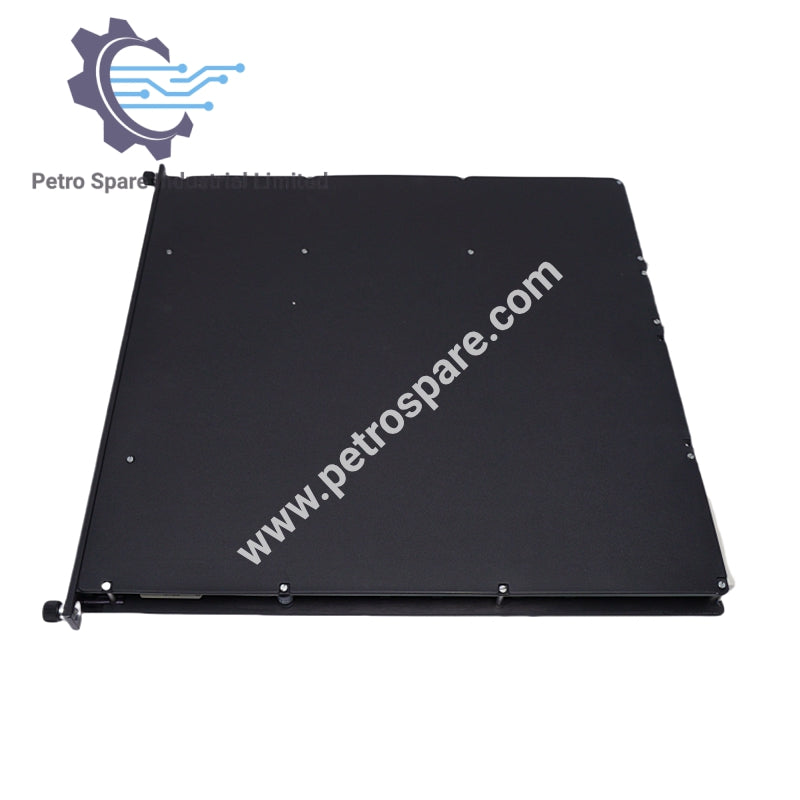

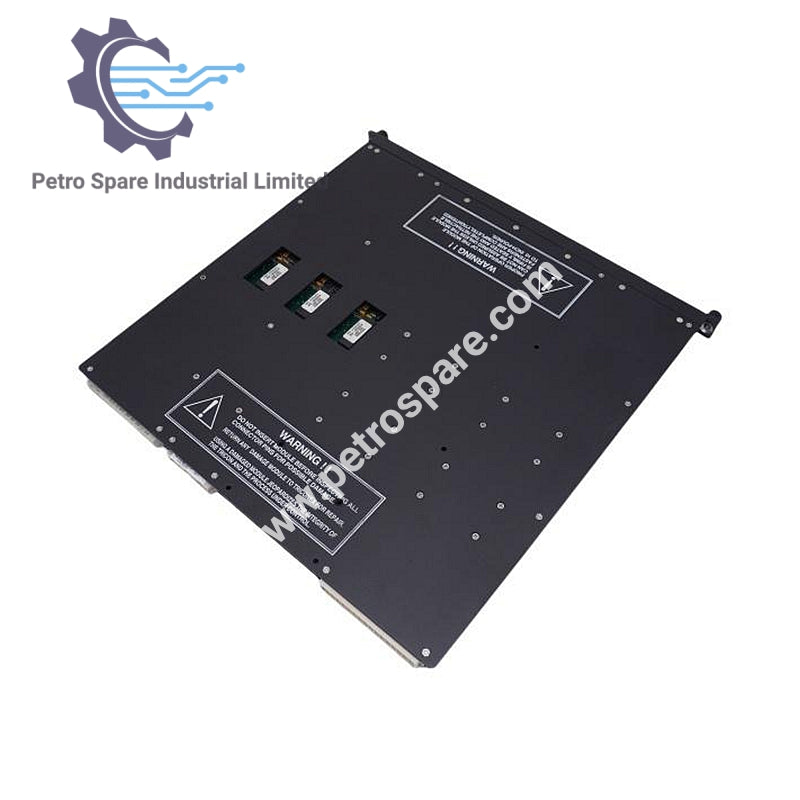

3604E

Visão Geral

O 3604E é um Módulo de Saída Digital Triconex projetado para saídas não comuns com uma tensão nominal de 24 VCC, oferecendo alta confiabilidade em ambientes industriais exigentes.

Informações Gerais

• Tipo: TMR, Saída Digital (DO)

• Sinais de Saída: 16, não comuns

Especificações de Tensão e Corrente

• Tensão Nominal: 24 VDC

• Faixa de Tensão: 22-45 VDC

• Queda de Tensão: < 4V, típico

• Classificações de Corrente, Máximas: 2A por ponto / 10A de surto por 10 ms

• Fuga de Carga: 2 mA máximo

Proteção e Isolamento

• Fusíveis (na Terminação de Campo): 1 por saída, 2,5A de ação rápida

• Isolamento do Ponto: 1.500 VCC

Indicadores Diagnósticos

• Estado Ligado ou Desligado: 1 por ponto

• Status do Módulo: PASS, FALHA, ATIVO

• Alarme de Campo: 1 por ponto (CARGA/FUSÍVEL)

---
