3505E

Visão Geral

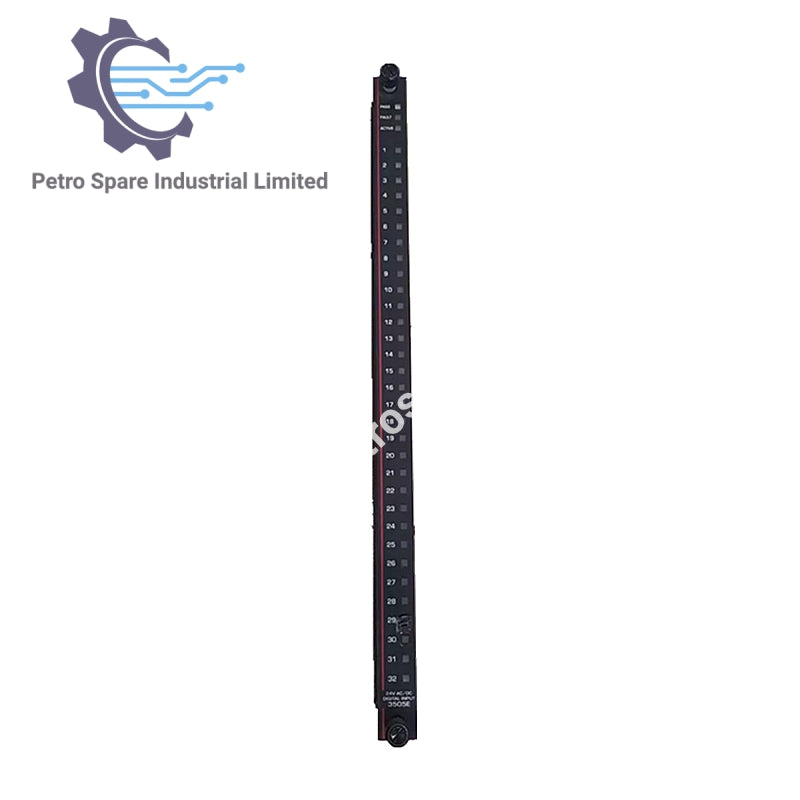

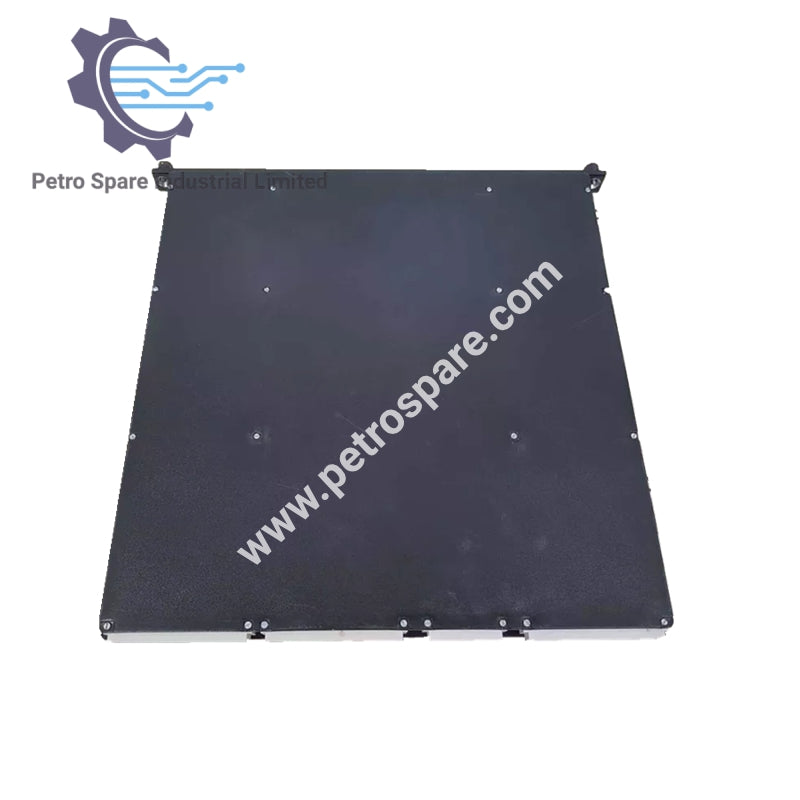

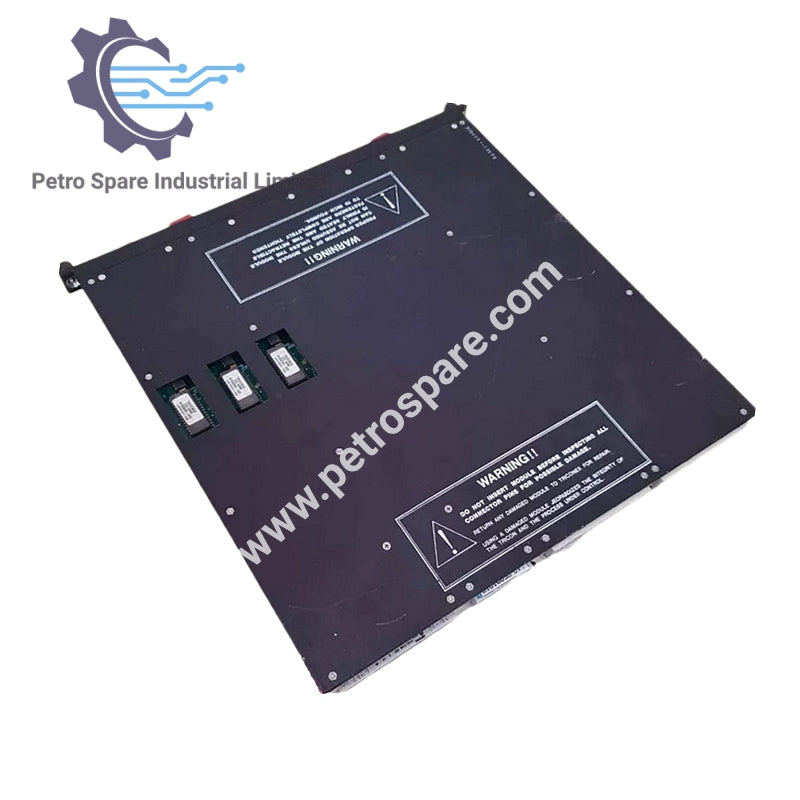

3505E Módulo de Entrada Digital Triconex 24 VDC é um módulo de entrada TMR, de baixo limiar, com 32 pontos, agrupados em grupos de 8.

Características de Entrada

• Tensão: 24 VDC

• Faixa AC/Faixa DC: 20-42.5 VDC

• Tensão Máxima: 42.5 VDC

• Nível de Comutação de Desligado para Ligado: > 12 VDC

• Nível de Comutação de Ligado para Desligado: < 4 VDC

• Ligação Nominal: 3 mA a 5 mA

• Histérese Típica: 2 VDC

• Atraso de Entrada de Desligado para Ligado/Ligado para Desligado: < 8 ms / < 15 ms

• Impedância Nominal de Entrada: > 1.25 KΩ

Energia e Carga

• Carga Nominal de Energia de Campo: 0.5 watts por ponto ligado @ tensão máxima de campo

• Isolamento de Ponto: 1.500 VDC

Indicadores de Status

• Indicadores de Status de Entrada: 1 por ponto, PASS, FAULT, ACTIVE

• Indicadores de Status do Módulo: 1 por ponto, PASS, FAULT, ACTIVE

Recursos Adicionais

• Teste de Travamento: Ligado

• Código de Cor: Vermelho Escuro

---

Download 3505E PDF file here:

Click to Download PDF
