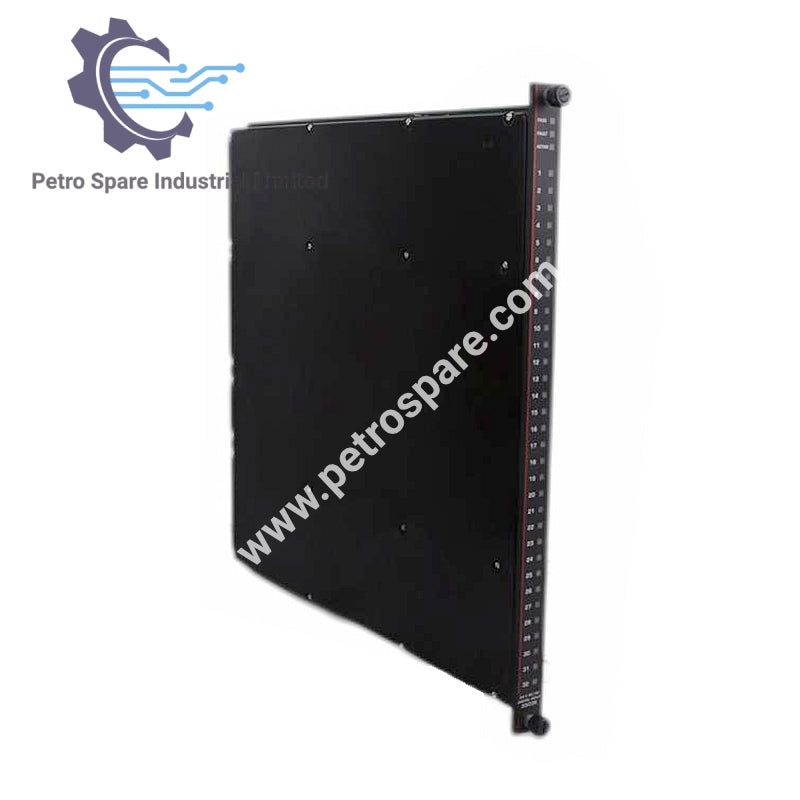

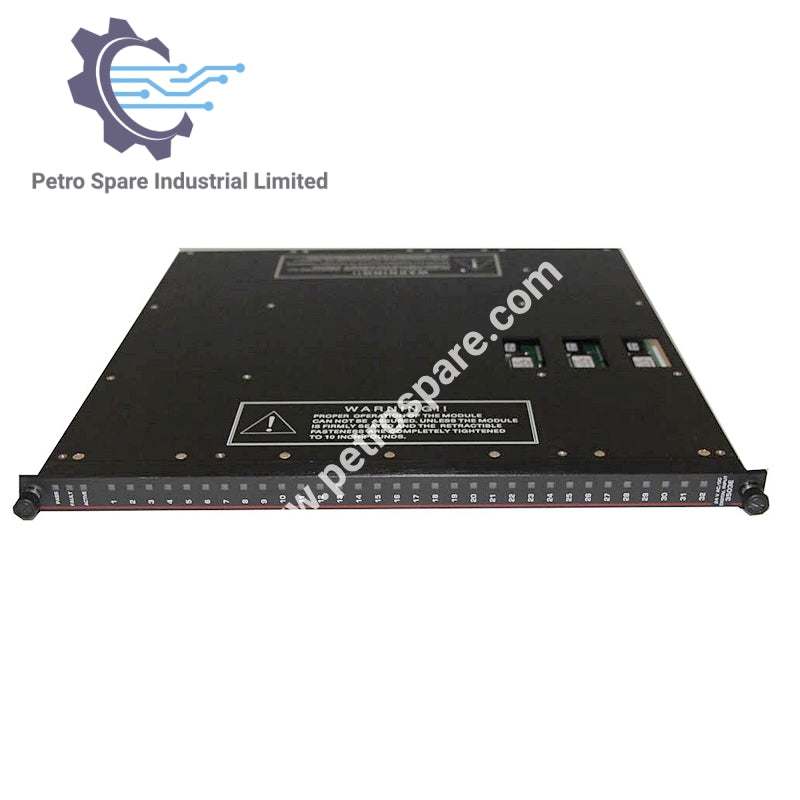

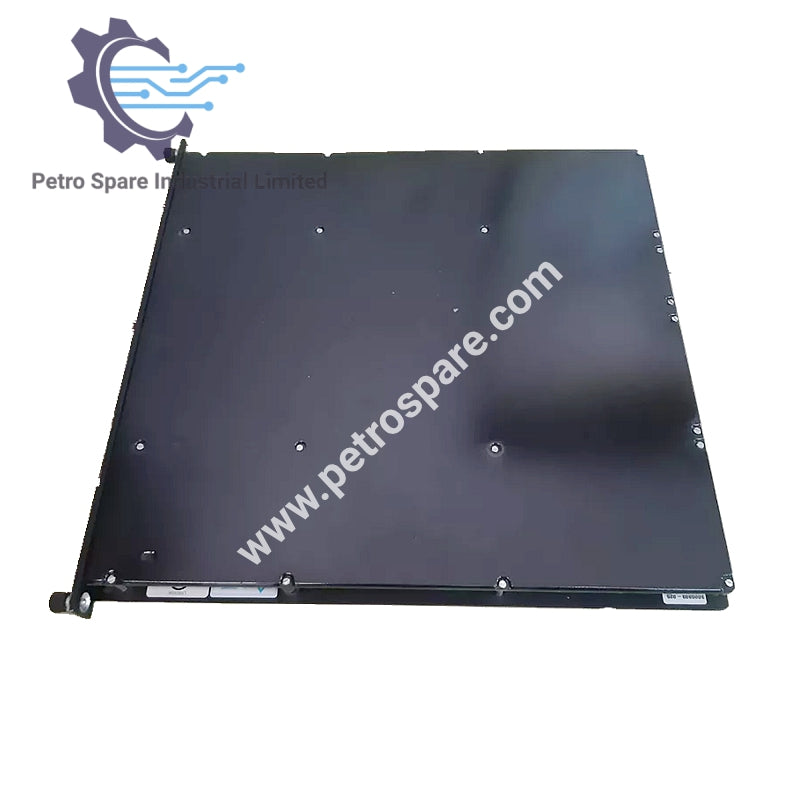

3503E

Descrição

• Modelo: 3503E
• Tipo: TMR com Auto-Teste
• Tensão: 24 VAC/VDC
• Pontos: 32, comuns em grupos de 8

Especificações Elétricas

• Faixa AC/Faixa DC: 20-42.5 VAC/VDC
• Faixa de Frequência: DC ou 47-63 Hz
• Tensão Máxima: 42.5 VAC/VDC
• Nível de Comutação:
  • DESLIGADO para LIGADO: > 18 VAC/VDC
  • LIGADO para DESLIGADO: < 6 VAC/VDC
• Ligação Nominal: 6-9 mA
• Histérese Típica: 4 VAC/VDC

Características de Desempenho

• Atraso de Entrada (DESLIGADO para LIGADO / LIGADO para DESLIGADO): < 8 ms / < 15 ms
• Isolamento por Ponto: 1500 VDC
• Impedância de Entrada Nominal: > 1.25 KΩ

---
