133388-02

Visão Geral

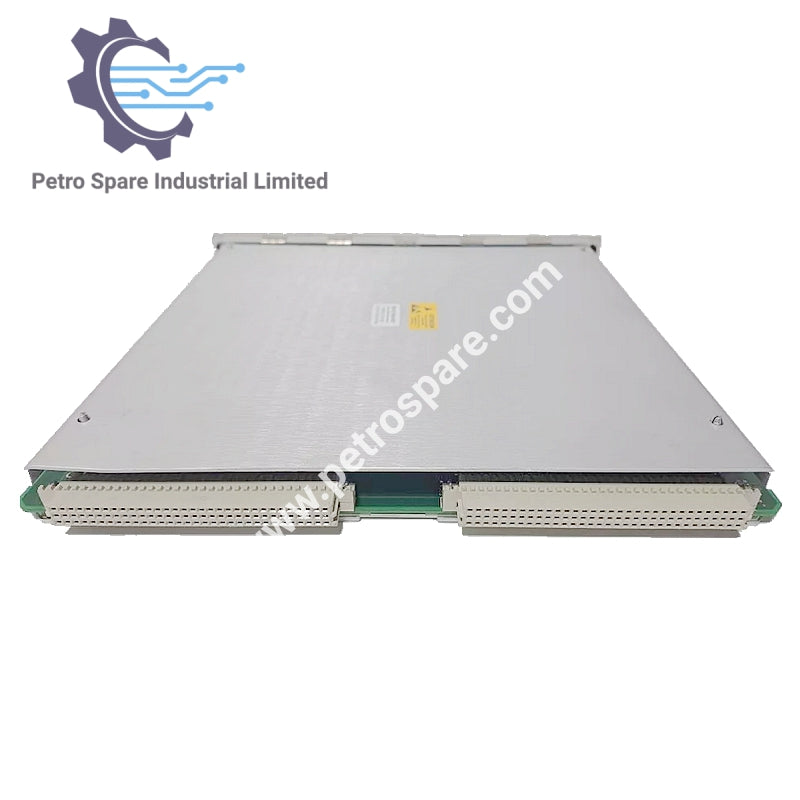

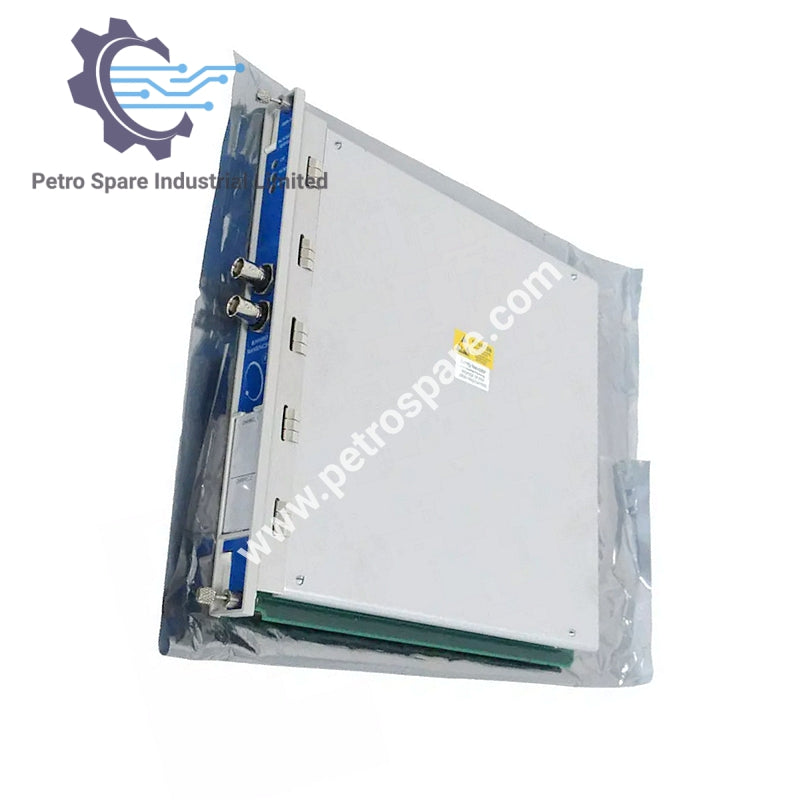

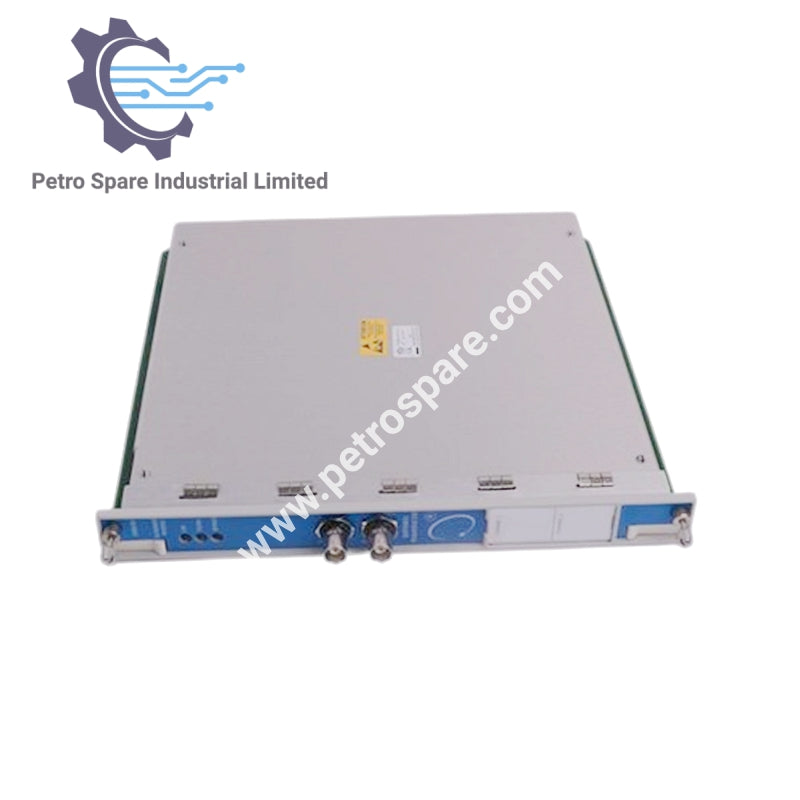

133388-02 é um Módulo Tacômetro projetado para o sistema Bently Nevada 3500/50, suportando transdutores de sonda de proximidade e captadores magnéticos.

Entrada

• Sinal: Aceita até dois sinais de transdutor
• Faixa de Sinal de Entrada: +10,0 V a -24,0 V (limitado internamente)
• Impedância de Entrada:
  • 20 kΩ (Padrão)
  • 40 kΩ (TMR)
  • 7,15 kΩ (Barreira Interna)
• Consumo de Energia: 5,8 watts (típico)
• Transdutores: Aceita sinais de 1-2 transdutores de proximidade

Saída

• LEDs do Painel Frontal:
  • LED OK: Indica operação correta
  • LED TX/RX: Indica comunicação com outros módulos
  • LED de Bypass: Indica ativação do Modo Bypass
• Saídas de Transdutor Bufferizadas:
  • Um conector coaxial por canal (protegido contra curto-circuito e ESD)
  • Disponível no módulo I/O via conectores estilo Euro

Peças de Reposição

• 133442-01 – Módulo I/O com Terminações Internas
• 136703-01 – Módulo I/O com Barreira Interna Discreta e Terminações Internas
• 133434-01 – Módulo I/O com Terminações Externas
• 133450-01 – Módulo TMR I/O com Terminações Externas
• 134938-01 – Manual do Tacômetro 3500/50
• 134130-01 – Firmware IC 3500/50

---
