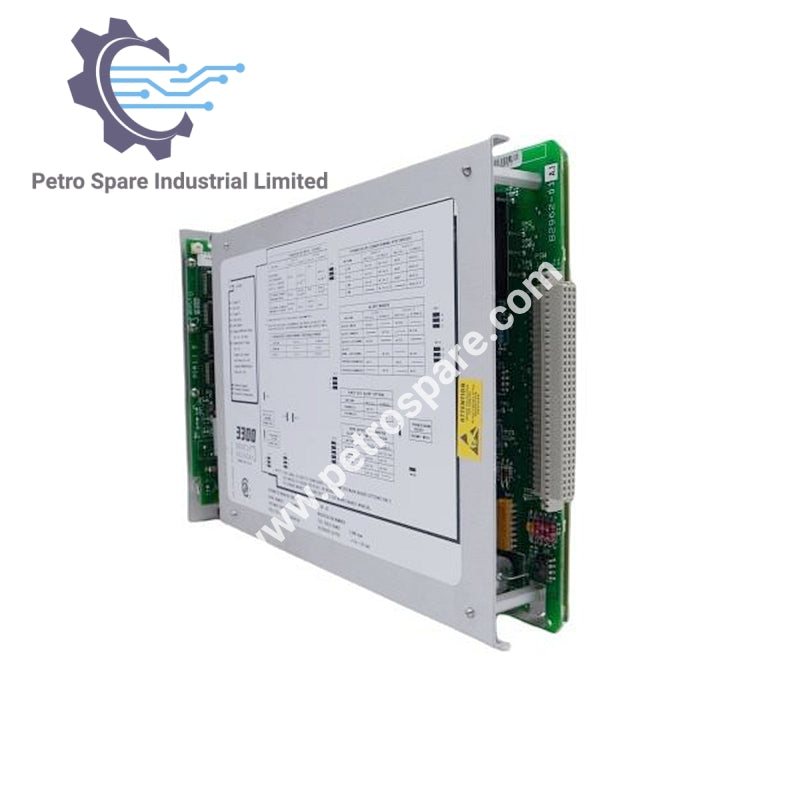

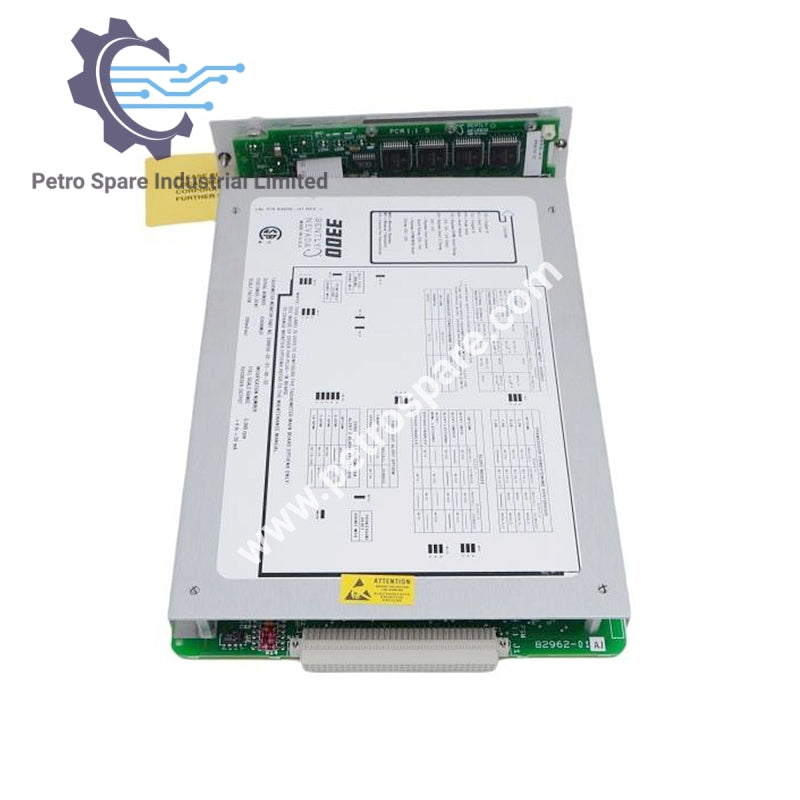

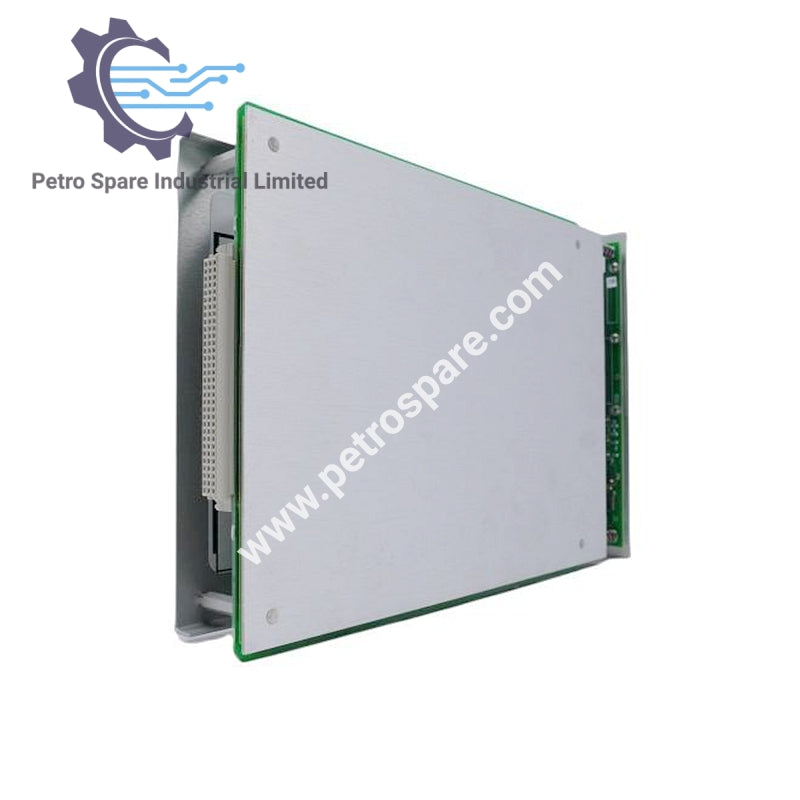

3300/50

Descrição

O 3300/50 Tacômetro mede a velocidade do eixo, aceleração ou indicação de velocidade zero, fornecendo saída proporcional de tensão ou corrente e status de Alerta via contatos de relé para anunciadores externos.

Entradas

• Transdutores: Sondas de proximidade das séries Bently Nevada 3300, 7200 ou 3000; Captadores magnéticos (não recomendados para monitoramento de velocidade zero)
• Sinal: Aceita dois sinais de transdutor, pode operar com qualquer combinação de entradas
• Impedância de Entrada: 10 kΩ
• Consumo de Energia: Nominalmente 2,5 watts

Saídas

• Gravador: Programável pelo usuário para +4 a +20 mA, 0 a -10 Vcc, ou +1 a +5 Vcc
• Precisão do Gravador (a +25°C / 77°F):
  • +4 a +20 mA: ±1,8% do sinal, ±0,09 mA de offset
  • +1 a +5 Vcc: ±2,2% do sinal, ±10 mV de offset
  • 0 a -10 Vcc: ±2,1% do sinal, ±15 mV de offset
• Impedância de Saída (Saídas de Tensão): 100 Ω, resistência mínima de carga 10 kΩ
• Conformidade de Tensão (Saídas de Corrente): Faixa de 0 a +12 Vcc através da carga, resistência da carga de 0 a 600 Ω com opção +4 a +20 mA
• Saídas de Transdutor com Buffer: Um conector coaxial por transdutor, protegido contra curto-circuito
• Tensão de Alimentação do Transdutor: Programável pelo usuário para -24 Vcc ou -18 Vcc, corrente limitada na placa de circuito do monitor individual

Dimensões Físicas

• Requisitos de Espaço: 1 posição de rack (qualquer posição exceto 1 e 2, reservadas para Fonte de Alimentação e Monitor do Sistema)
• Peso: 1 kg (2,2 lbs.)

---
