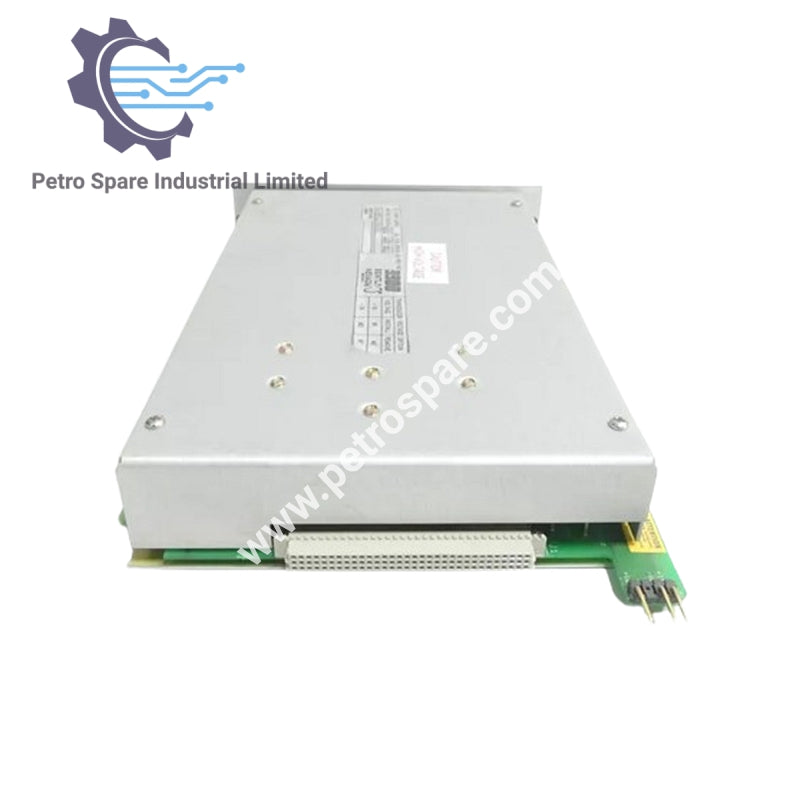

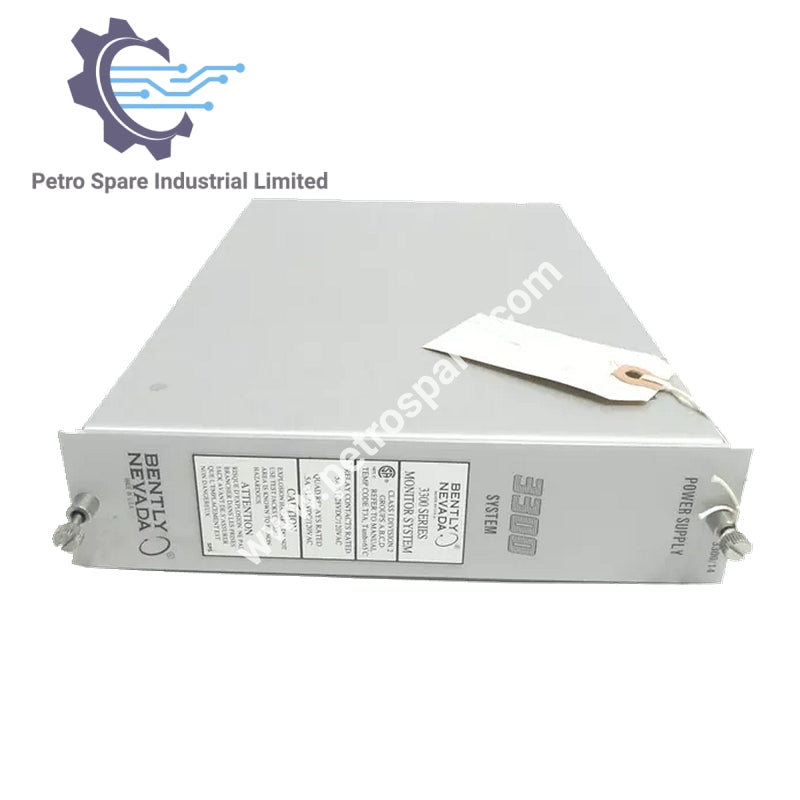

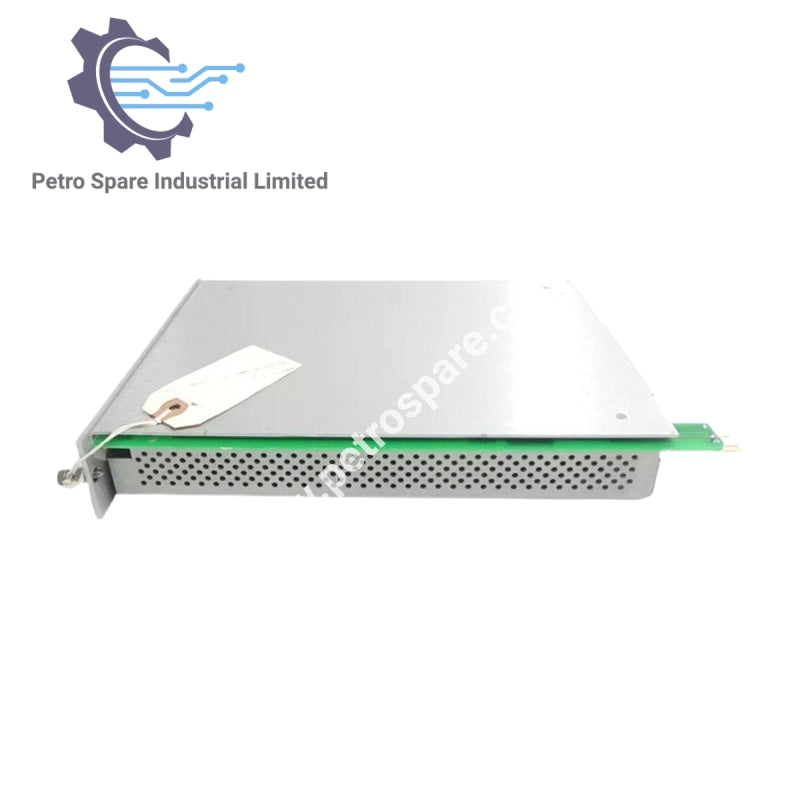

3300/14

Visão Geral

• Modelo: 3300/14
• Tipo: Fonte de Alimentação CC
• Fabricante: Bently Nevada

Especificações

Entradas

• Potência:
  • 20 a 34 Vcc, 5,5 A máx.
  • 90 a 140 Vcc, 1,5 A máx.
• Classificação do Fusível:
  • 20 a 34 Vcc, 8 A máx.
  • 90 a 140 Vcc, 2 A máx.

Saídas

• Alimentação do Transdutor (Interna ao Rack):
  • Programável pelo usuário para -24 Vcc, +1,3%, -1,7% ou -18 Vcc, +1,6%, -2,2%.
  • Protegido contra sobrecarga por canal em placas de circuito monitor individuais.
• Relé OK:
  • Localização: Atrás da Fonte de Alimentação, no Módulo de Entrada de Energia.
  • Tipo: Pólo único, duplo lançamento (SPDT).

Condições Ambientais

• Vedação: Hermeticamente selado.
• Classificações de Contato (Carga Resistiva):
  • 5 A a 28 Vcc; 5 A a 120 Vca, 50/60 Hz; 3 A a 220 Vca, 50/60 Hz.
  • Classificações para sistemas que requerem aprovação de agência: 5 A a 28 Vcc; 5 A a 120 Vca, 50/60 Hz (30 Vca para ATEX).
• Vida Útil do Contato: Mínimo de 10.000 ciclos na carga nominal.
• Operação: Normalmente energizado.

Limites Ambientais

• Temperatura de Operação: 0°C a +65°C (+32°F a +150°F).
• Temperatura de Armazenamento: -40°C a +85°C (-40°F a +185°F).
• Umidade Relativa: Até 95%, sem condensação.

Físico

• Requisitos de Espaço: Uma posição de rack, instala-se apenas na posição um (mais à esquerda, ao lado do Monitor do Sistema).
• Peso: 2 kg (4.4 lbs.).
