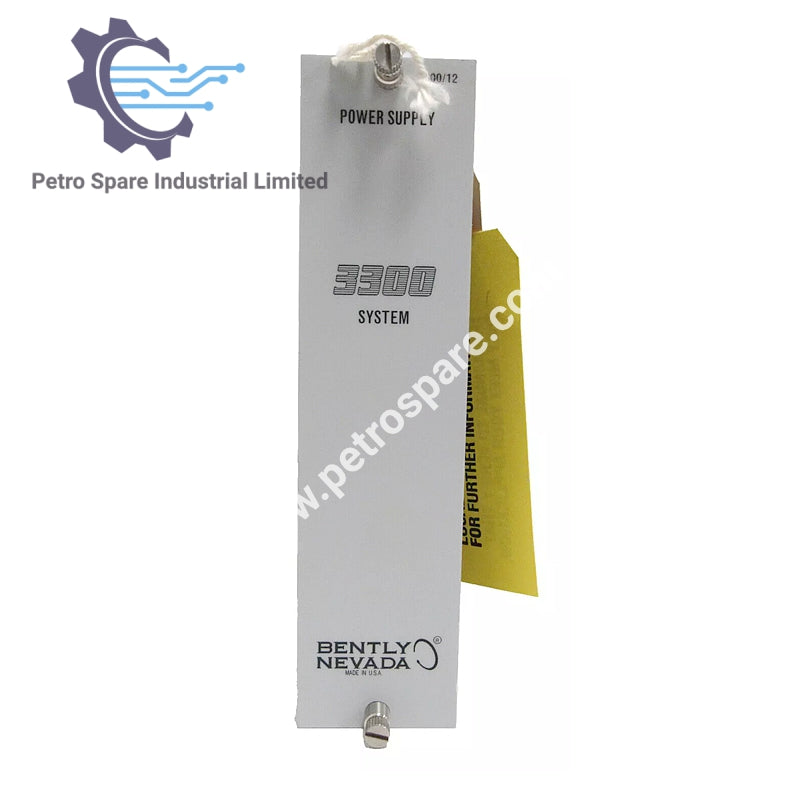

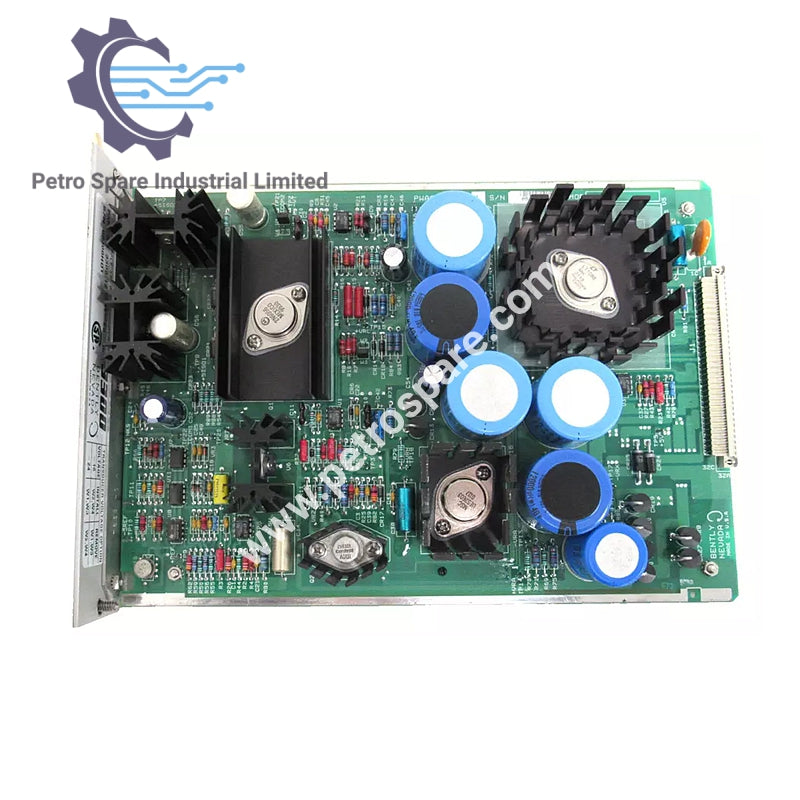

3300/12

Visão Geral

• Modelo: 3300/12
• Tipo: Fonte de Alimentação AC
• Fabricante: Bently Nevada

Especificações

Entradas

• Potência:
  • 95 a 125 Vac, monofásico, 50 a 60 Hz, com máximo de 1,0 A.
  • 190 a 250 Vac, monofásico, 50 a 60 Hz, com máximo de 0,5 A.
  • Campo alterável via jumper soldado e substituição do fusível externo.
• Surto de Energia Primário na Ligação:
  • 26 A pico, ou 12 A RMS, por um ciclo.
• Classificação do Fusível:
  • 95 a 125 Vca: 1,5 A fusível lento.
  • 190 a 250 Vca: 0,75 A fusível lento.

Saídas

• Alimentação do Transdutor (Interna ao Rack):
  • Programável pelo usuário -24 Vcc, +0%, -2,5% ou -18 Vcc, +1%, -2%.
  • Protegido contra sobrecarga por canal em placas de circuito monitor individuais.
• Relé OK:
  • Localização: Atrás da Fonte de Alimentação, no Módulo de Entrada da Fonte de Alimentação.
  • Tipo: Pólo único, duplo lançamento (SPDT).

Condições Ambientais

• Vedação: Hermeticamente selado.
• Classificações de Contato (Carga Resistiva):
  • 5 A a 28 Vcc; 5 A a 120 Vca, 50/60 Hz; 3 A a 220 Vca, 50/60 Hz.
  • Classificações para sistemas que requerem aprovação de agência: 5 A a 28 Vcc; 5 A a 120 Vca, 50/60 Hz (30 Vca para ATEX).
• Vida Útil do Contato: Mínimo de 10.000 ciclos na carga nominal.
• Operação: Normalmente energizado.

Limites Ambientais

• Temperatura de Operação: 0°C a +65°C (+32°F a +150°F).
• Temperatura de Armazenamento: -40°C a +85°C (-40°F a +185°F).
• Umidade Relativa: Até 95%, sem condensação.
