IC200MDL750C

Visão Geral

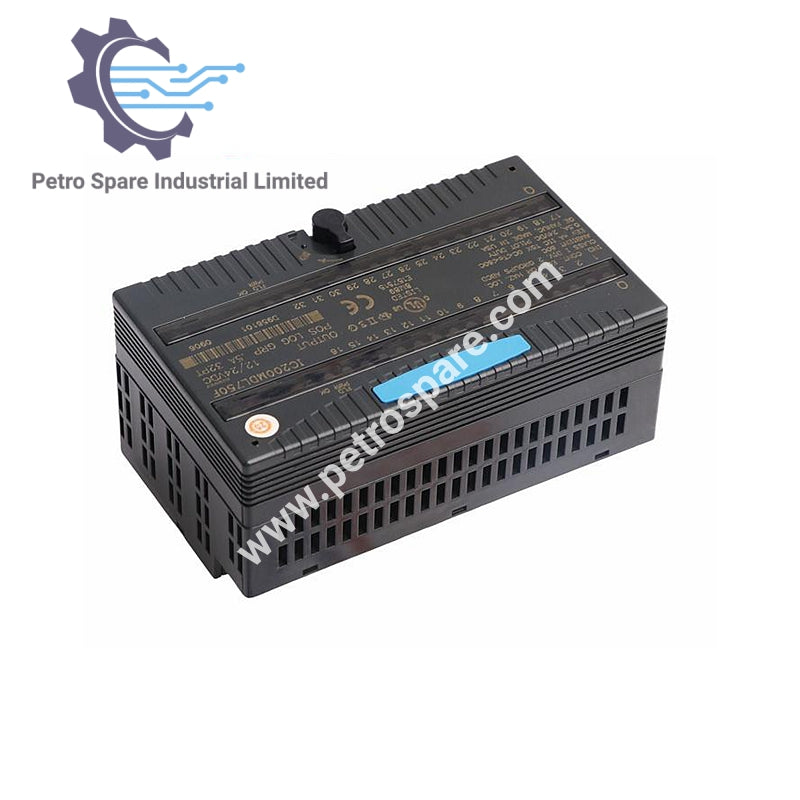

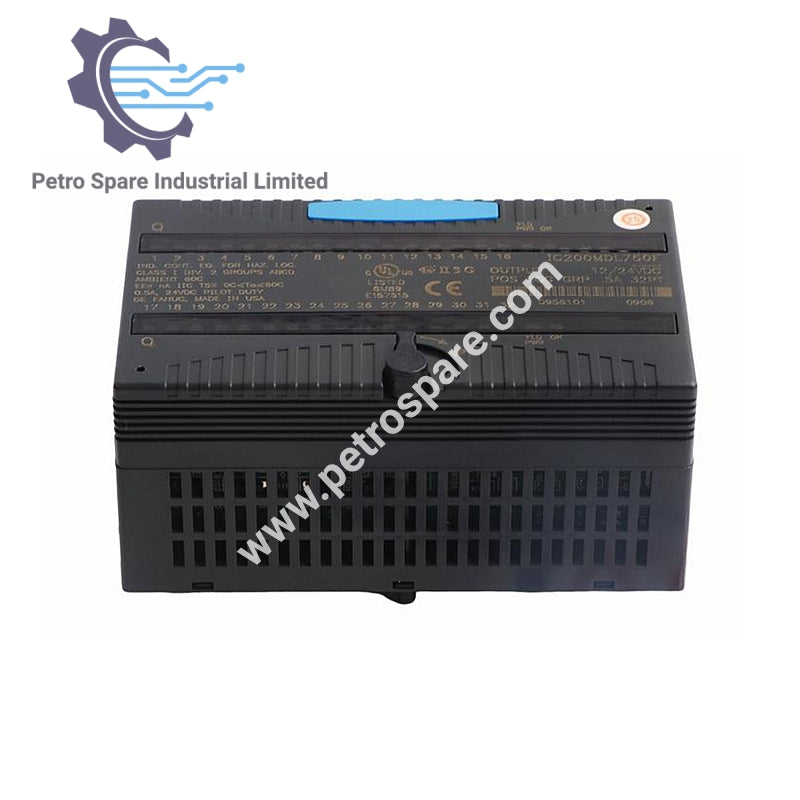

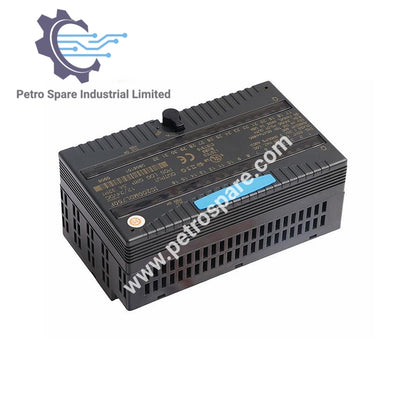

IC200MDL750C é um módulo de saída GE Fanuc VersaMax com 32 pontos discretos organizados em dois grupos de 16. Ele fornece saídas de lógica positiva (fonte) para comutação de carga DC e requer uma fonte de alimentação externa.

Detalhes Elétricos

• Consumo de Corrente do Backplane: Até 90 mA em 5 V

• Faixa de Tensão de Operação: 10,2 V DC a 30 V DC

• Tensão Nominal: 12 V ou 24 V DC (12 V requer IC200MDL750B ou mais recente)

• Tipo de Saída: Lógica positiva (fonte), sinais discretos liga/desliga

• Isolamento: Isolamento apenas no nível do grupo, não por ponto

Carga e Fiação

• Comutação de Carga: Comutação de carga positiva para alimentação DC

• Fiação de Campo: Terminais DC+ e DC- para cada grupo de 16 pontos

• Cargas Indutivas: Use circuitos de supressão externos para fiação indutiva

---
