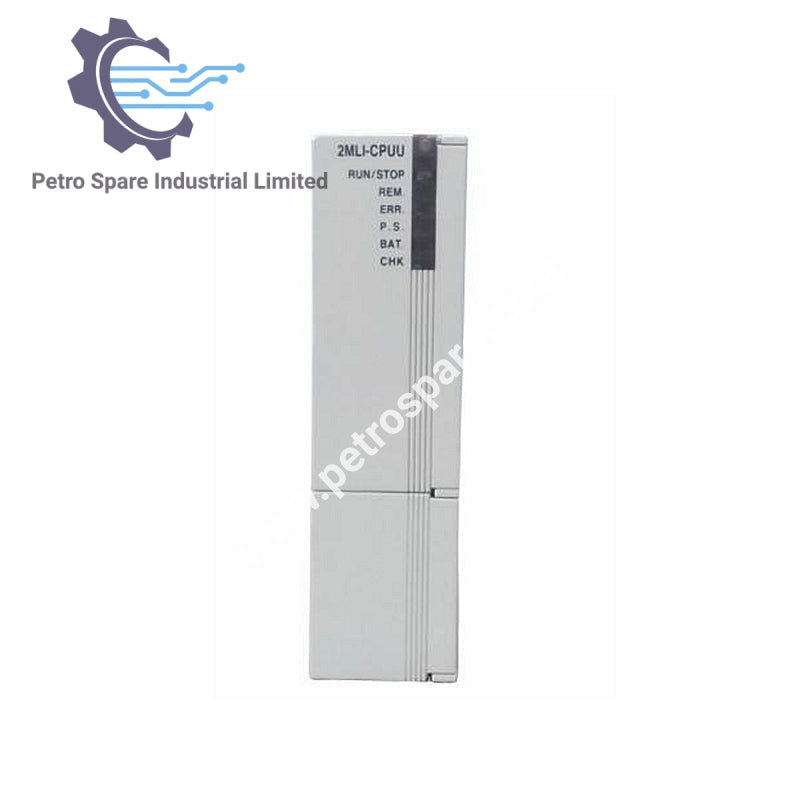

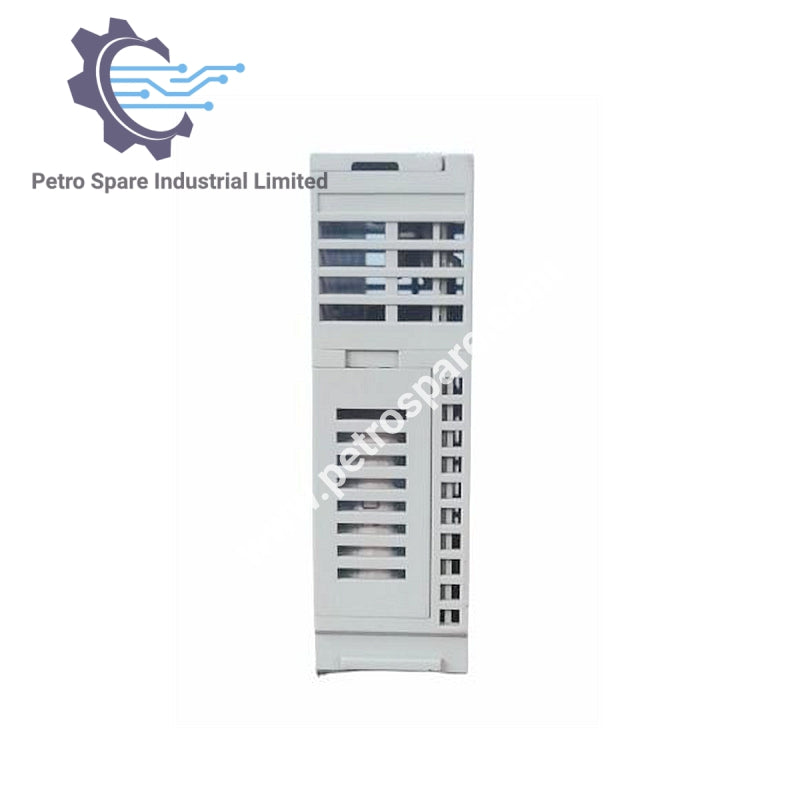

2MLI-CPUU

Visão Geral

2MLI-CPUU é um módulo de CPU não redundante da Honeywell, projetado para sistemas de controle industrial de alto desempenho. Suporta até 96 slots de E/S e 7 bases de extensão, oferecendo velocidades de processamento rápidas e grande capacidade de programa.

---

Programa & Memória

• Memória do programa: 7 MB

• Máximo de bases de E/S: 8 (1 principal + 7 extensões)

• Máximo de slots suportados: 96

---

Conjunto de Instruções

• Instruções de operador: 18

• Funções básicas: 136 (inclui operações com números reais)

• Blocos de função básicos: 43

• Blocos dedicados: Blocos de função especiais e de processo

---

Velocidade de Processamento

• LD (Load): 0,028 µs/passo

• MOV (Move): 0,084 µs/passo

• Operações com números reais:
  • ±: 0,392 µs (S), 0,924 µs (D)
  • ×: 0,924 µs (S), 2,254 µs (D)
  • ÷: 0,896 µs (S), 2,240 µs (D)

---

Capacidade de E/S

• Usando módulos DI/DO de 64 canais: 6.144 pontos

• Usando módulos DI/DO de 32 canais: 3.072 pontos

---

Suporte a Extensão

• Distância máxima de extensão: 15 m (com cabo proprietário)

---
