IC200UDD110

Visão Geral

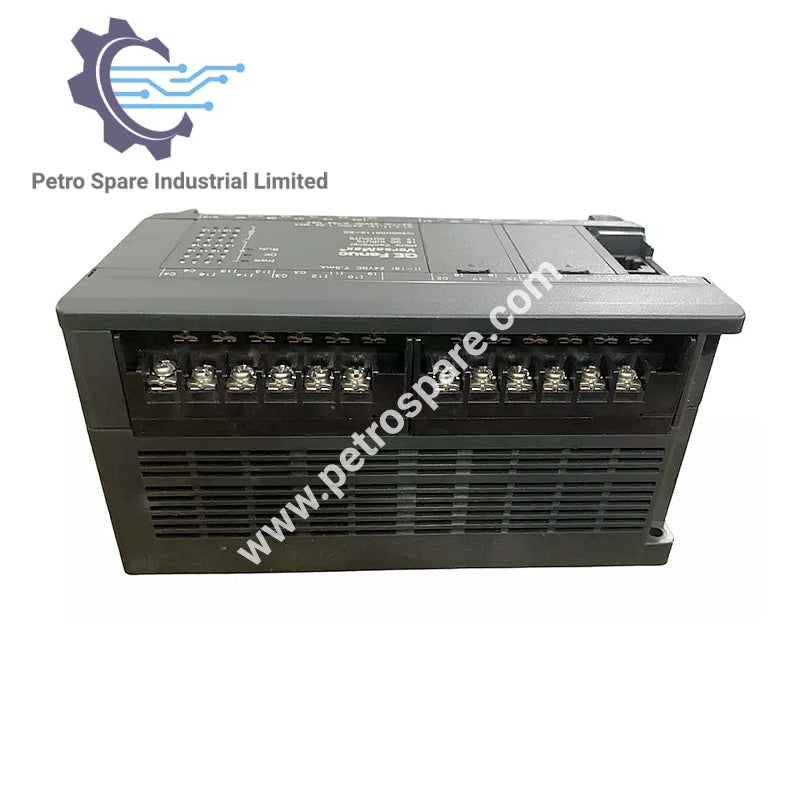

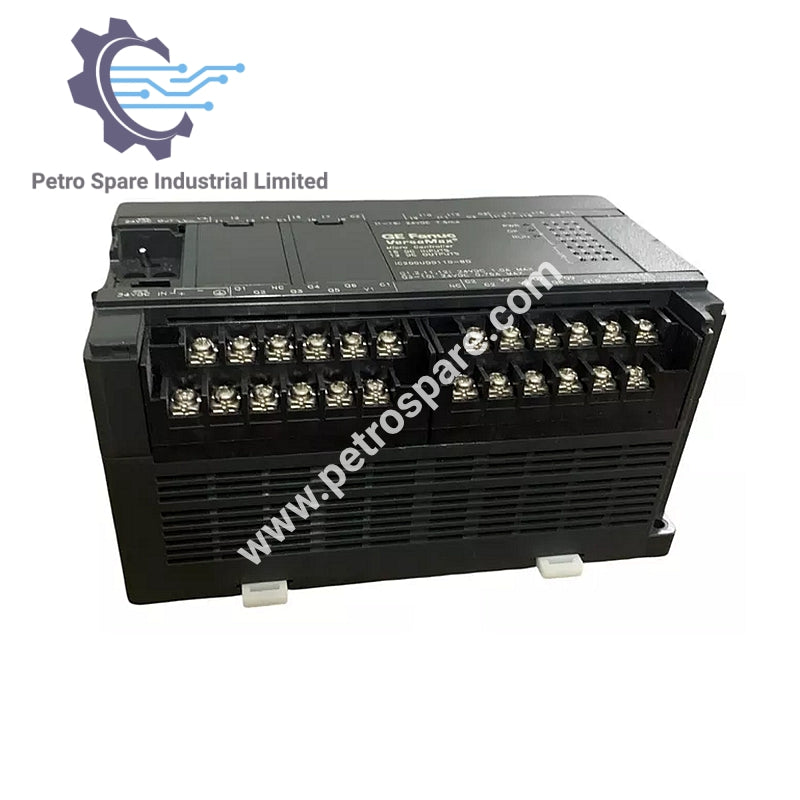

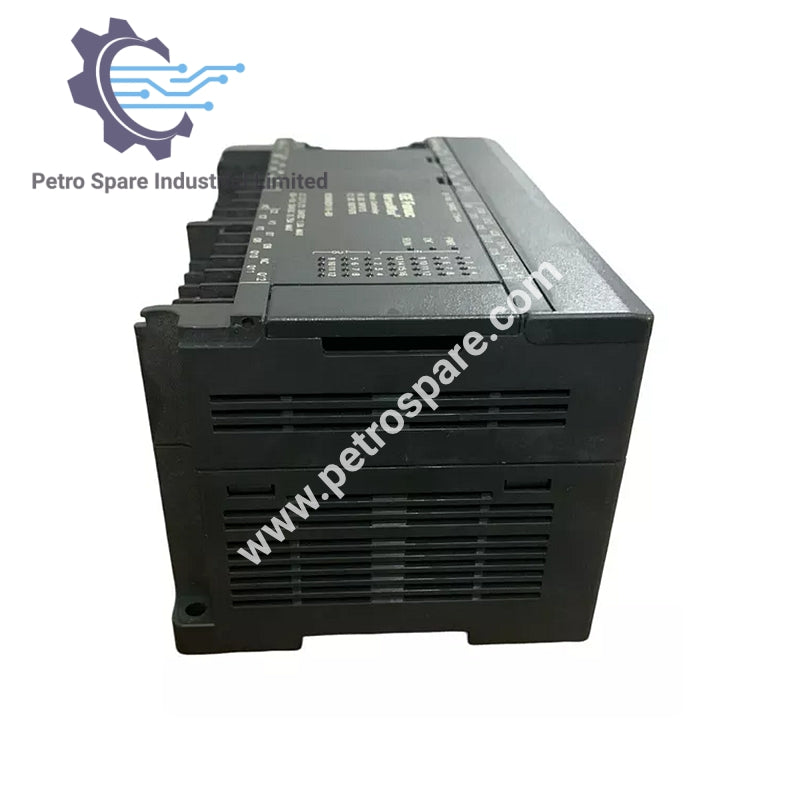

IC200UDD110 é um Micro PLC de 28 pontos da GE Fanuc, equipado com uma fonte de alimentação de 24V DC. Foi projetado para automação precisa e eficiente, oferecendo configurações flexíveis de entrada e saída.

Peso

• Peso do Módulo: 460 gramas (1,01 lbs.)

Entradas

• Número de Entradas: Dezesseis entradas de lógica positiva 24V DC, organizadas em quatro grupos de quatro.

Saídas

• Tipo: Doze saídas de transistor, 24V DC.

• Agrupamento:

  • Dois grupos com alimentação de entrada separada.

  • Cada grupo contém:

    • 4 saídas com carga máxima de 0,5A.

    • 2 saídas com carga máxima de 1A.

Especificações de Energia DC

• Faixa: 19,2V DC a 30V DC.

• Tempo de Retenção: 10ms em 19,2V DC.

• Corrente de Surto: 1A máximo em 30V DC.

• Tempo de Surto: 10ms para 1A.

• Corrente de Entrada: 0,20A típico em 24V DC.

• Classificação da Fonte de Alimentação de Entrada: 5W.

Especificações de Entrada DC

• Tensão de Entrada Nominal: 24V DC.

• Faixa de Tensão de Entrada: 0 a 30V DC.

• Corrente de Entrada: típico de 7,5mA.

• Resistência de Entrada: 2,8 kΩ.

• Tensão de Limiar de Entrada: LIGADO: mínimo de 15V DC, DESLIGADO: máximo de 5V DC.

• Corrente de Limiar de Entrada: LIGADO: máximo de 4,5mA, DESLIGADO: mínimo de 1,5mA.

• Tempo de Resposta:

  • Entrada Regular: Configurável, de 0,5ms a 20ms.

  • Entrada de Contador de Alta Velocidade (HSC): 100µs.

• Tensão de Isolamento:

  • 1500V RMS do lado do campo para o lado lógico.

  • 500V RMS entre grupos.

Especificações de Saída

• Faixa de Tensão: 12V DC/24V DC (+10% / -43% entrada em V1, C1).

• Corrente Máxima de Carga:

  • 1,0A por ponto (Q1, Q2, Q11, Q12) a 24V DC (duração 100% LIGADO).

  • 0,75A por ponto (Q3–Q10) a 24V DC (duração 100% LIGADO).

  • 0,5A por ponto (Q3–Q10) a 12V DC (duração 100% LIGADO).

• Corrente Máxima de Surto:

  • Q1, Q2, Q15, Q16: 1A.

  • Q3–Q13: 0,7A.

• Queda de Tensão na Saída: máximo de 0,3V.

• Corrente de Fuga no Estado DESLIGADO: máximo de 100µA.

• Tempo de Resposta: de DESLIGADO para LIGADO e de LIGADO para DESLIGADO: máximo de 0,1ms (24V DC, 0,2A).

• Tensão de Isolamento:

  • 1500V RMS entre o lado do campo e o lado lógico.

  • 500V RMS entre grupos.

---
