FS-SDOL-0424

Visão Geral

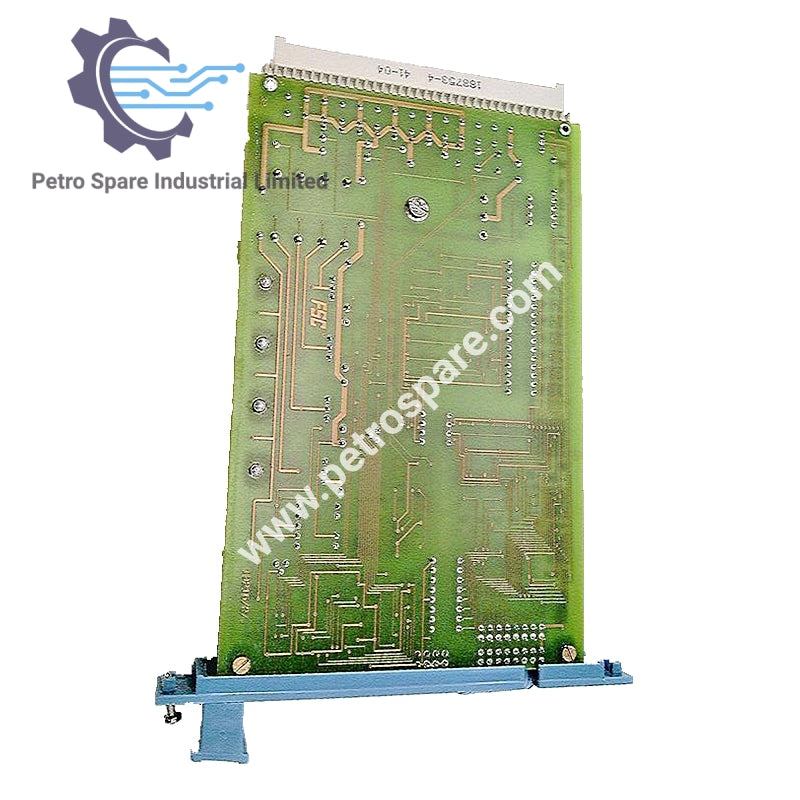

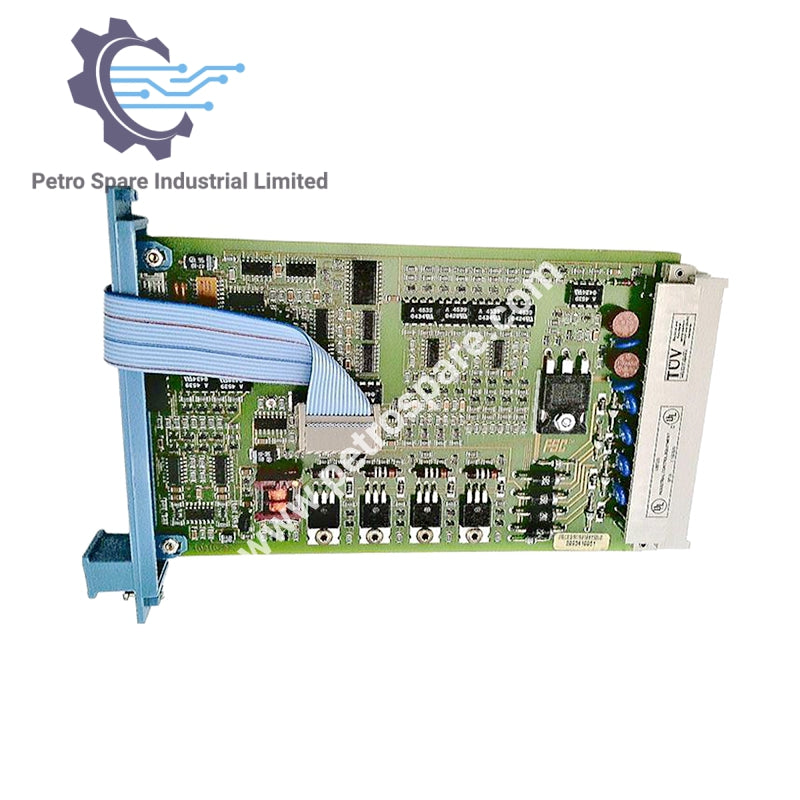

O Módulo de Saída Digital Honeywell (FS-SDOL-0424) é um componente confiável projetado para aplicações de controle industrial.

Requisitos de Energia

• Requisitos de Energia:

• 5 V CC, 15 mA

• 24 V CC interna, 50 mA

• 24 V CC externa, 15 mA (sem carga na saída)

Especificações de Saída

• Número de Canais de Saída: 4

• Especificação de Saída: fonte de estado sólido 24 V CC, à prova de curto-circuito

• Corrente Máxima do Canal: 1 A

• Carga Total Máxima do Módulo: 3.6 A (limite de dissipação do módulo)

• Indutância Máxima da Carga: 0.5 H

• Capacitância Máxima da Carga: 1 μF

• Limite Superior da Detecção de Sobrecarga: > 10 Ω

• Resistência a Frio da Lâmpada: > 20 Ω

• Queda de Tensão: < 1.3 V a 1 A

• Corrente de Desligamento: < 0.1 mA

• Queda de Tensão na Detecção de Corrente: < 1 V a 1 A

• Corrente de Entrada WDG: 4 mA

---
