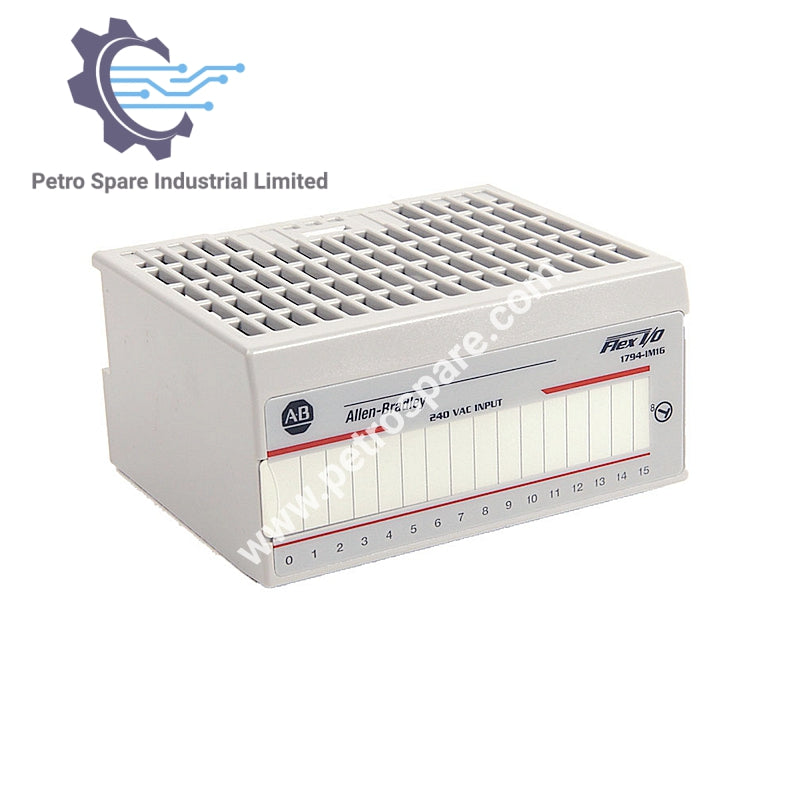

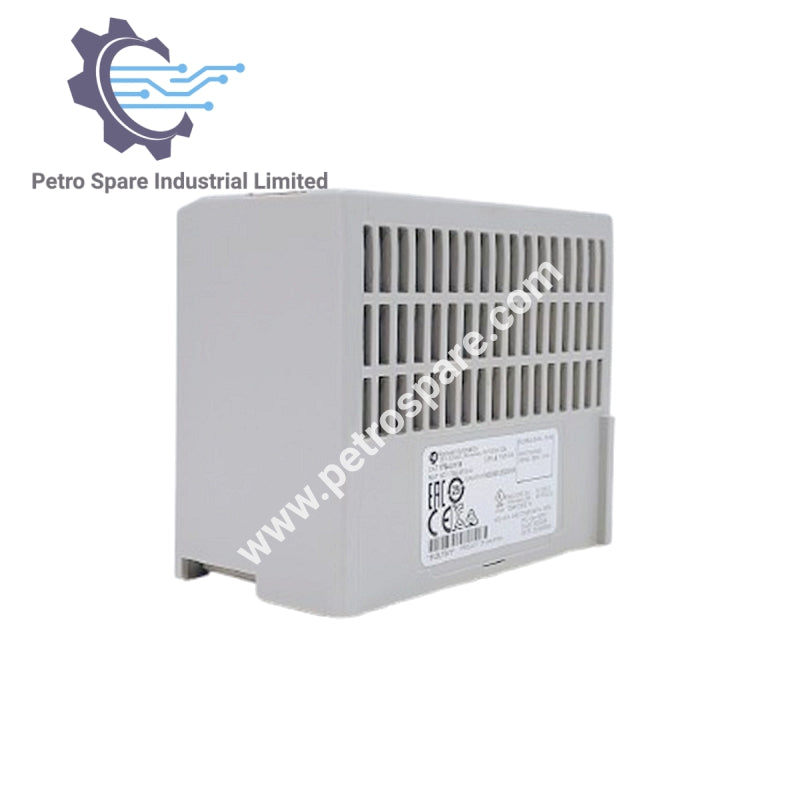

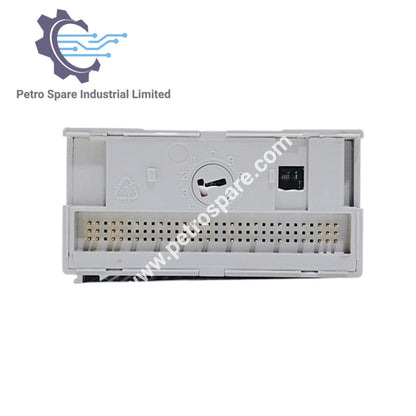

1794-IM16

Visão geral do produto

1794-IM16 é um módulo de entrada digital FLEX I/O Allen-Bradley com 16 canais de entrada CA não isolados, projetado para aplicações de 240 V CA em sistemas de controle distribuídos.

Identificação do módulo

• Modelo: 1794-IM16

• Tipo de produto: Módulo de entrada digital FLEX I/O

• Fabricante: Allen-Bradley Rockwell

• Número de entradas digitais: 16

Características elétricas

• Tensão nominal no estado ligado: 240 V CA

• Faixa de tensão da entrada digital: 159…264 V CA

• Impedância nominal de entrada: 22.2 kΩ

• Corrente nominal de entrada: 11 mA @ 240 V CA

• Tipo de entrada: Entradas não isoladas

• Corrente do FlexBus: 32 mA @ 5 V CC

Dados de potência e térmicos

• Dissipação de potência (máx.): 6 W @ 264 V CA

• Dissipação térmica (máx.): 20.47 BTU/h @ 264 V CA

Classificações ambientais

• Temperatura de operação (mín.): 0 °C (32 °F)

• Temperatura de operação (máx.): 55 °C (131 °F)

---
