1771-OWNA

Visão Geral do Produto

O 1771-OWNA da Rockwell Allen-Bradley é um módulo de saída de contato digital projetado para comutação e controle confiáveis em chassis industriais de E/S.

Localização do Módulo

• Chassis Compatíveis: 1771-A1B até A4B, 1771-AM1, -AM2 Chassis de E/S

Classificações de Tensão e Corrente

• Classificação de Tensão: 24–138 V CA RMS, 24–125 V CC

• Corrente Máxima por Saída: 1 A (reduz linearmente 0,033 A/°C acima de 45°C)

• Corrente Máxima por Módulo: 12 A (reduz linearmente 0,4 A/°C acima de 45°C)

• Corrente Máxima por Grupo: 4 A (reduz linearmente 0,133 A/°C acima de 45°C)

• Corrente de Surto: 1 A máx por saída (na potência nominal)

Especificações de Energia

• Classificação de Potência: CC: 30 W por saída (resistiva) máx, CA: 30 W por saída (resistiva) máx

• Carga Mínima do Contato: 10 mA

• Tempo de Operação/Liberação: 5 ms (±1 ms) típico

• Tempo de Rebatimento: 1 ms máx

• Frequência de Comutação: 10 Hz máx

• Dissipação de Potência: Todos os relés DESLIGADOS: 15 mW; Todos os relés LIGADOS: 12,5 W máx

• Dissipação Térmica: Todos os relés DESLIGADOS: 0,05 BTU/h; Todos os relés LIGADOS: 42,75 BTU/h máx

Backplane e Isolamento

• Corrente do Backplane: 2,5 A máx, 1,8 A nominal

• Tensão de Isolamento: 1000 V entre contatos abertos, 1500 V entre bobina e contato

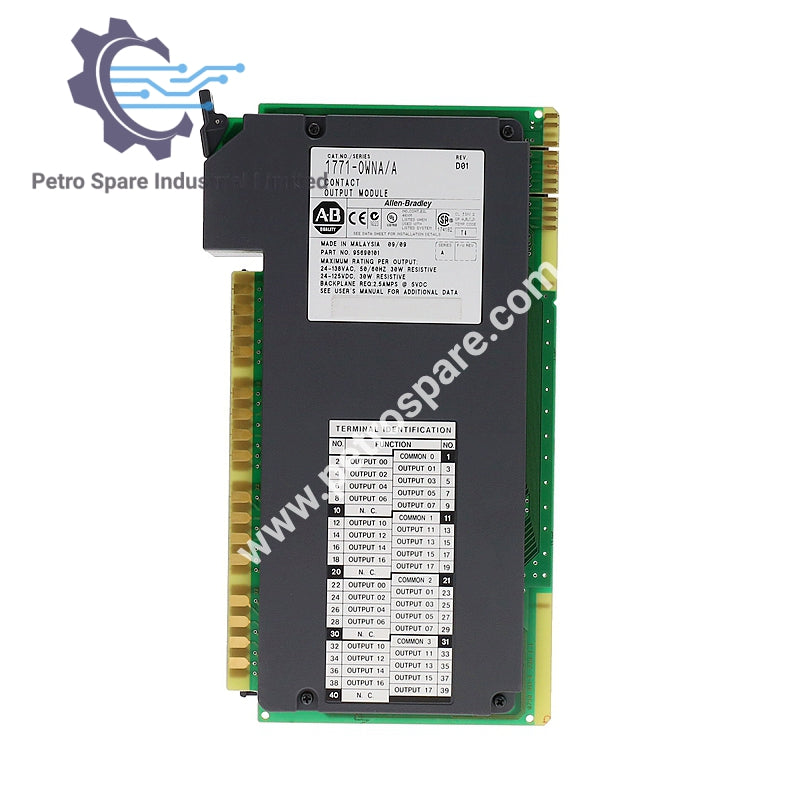

Fiação e Conexão

• Comprimento do Cabo de Interconexão: 1000 pés (304,8 m) máx

• Tamanho do Fio: 14 AWG flexível máx, 3/64 pol (1,2 mm) de isolamento máx

• Categoria: 13

• Braço de Fiação de Campo: Cat. No. 1771-WN

• Torque do Parafuso do Braço de Fiação: 7–9 in-lb

• Chaveamento: Entre 6 e 8, Entre 16 e 18

Condições Ambientais

• Temperatura de Operação: 0 a 60°C (32 a 140°F)

• Temperatura de Armazenamento: -40 a 85°C (-40 a 185°F)

• Umidade Relativa: 5 a 95% (sem condensação)

---
