1771-OBD/C

Visão Geral do Produto

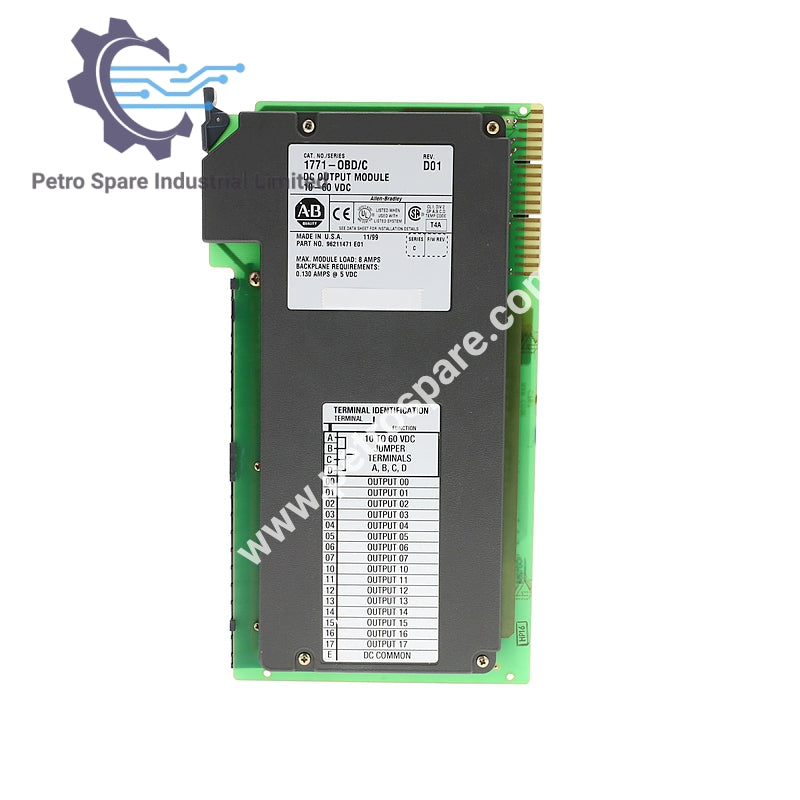

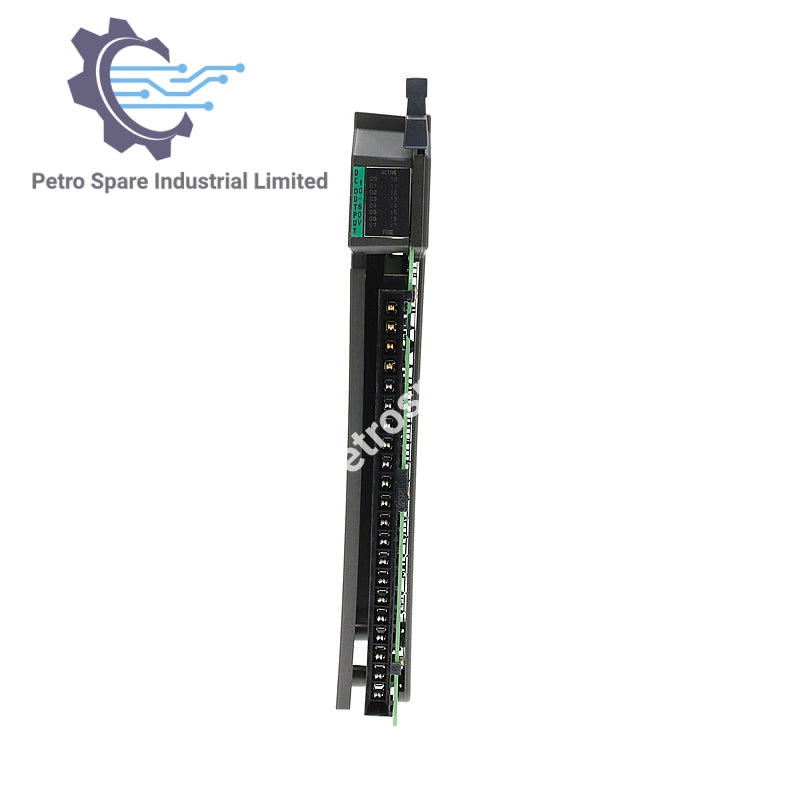

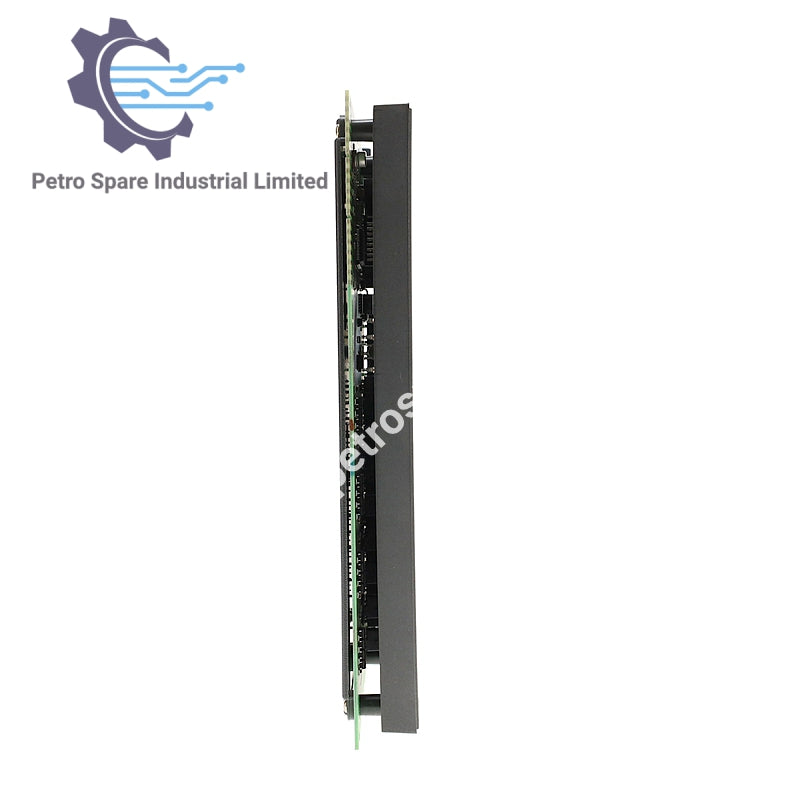

1771-OBD/C é um módulo de saída CC de 16 pontos da Allen-Bradley, projetado para o chassi da Série 1771 I/O C.

Desempenho de Saída

• Faixa de tensão: 10–60 V CC

• Corrente mínima: 2,5 mA por saída

• Corrente máxima: 2 A por saída, 8 A por módulo

• Corrente de surto: 4 A por saída por 10 ms (repetível a cada 2 s); 25 A por módulo por 10 ms

• Vazamento em estado desligado: 0,5 mA por saída @ 24 V CC, 25°C

• Queda de tensão em estado ligado: 0,3 V a 2 A

• Atraso de sinal: 1,0 ms ligar/desligar

Potência e Dissipação

• Potência nominal: 3 W por saída

• Dissipação total de potência: 14 W máx., 2 W mín.

• Dissipação térmica: 47,8 BTU/h máx., 6,9 BTU/h mín.

• Corrente do backplane: 400 mA @ 5 V CC +5%

Proteção e Isolamento

• Tensão de isolamento: 1500 V CA RMS

• Fusível: Fusível retificador de 10 A, 250 V

• Braço de fiação de campo: versões padrão ou opcionais com fusível (Cat. 1771-WH, 1771-WHF 3A, 1771-WHFB 1,5A)

Ambiental e Fiação

• Temperatura de operação: 0–60°C (32–140°F)

• Temperatura de armazenamento: -40–85°C (-40–185°F)

• Umidade: 5–95% sem condensação

• Tamanho do fio: máximo 14 AWG trançado, isolamento máximo 1,2 mm

• Torque do parafuso do braço de fiação: 7–9 in•lb

• Chaveamento: Entre as posições 10–12 e 22–24

---
