1771-IR/D

Visão Geral

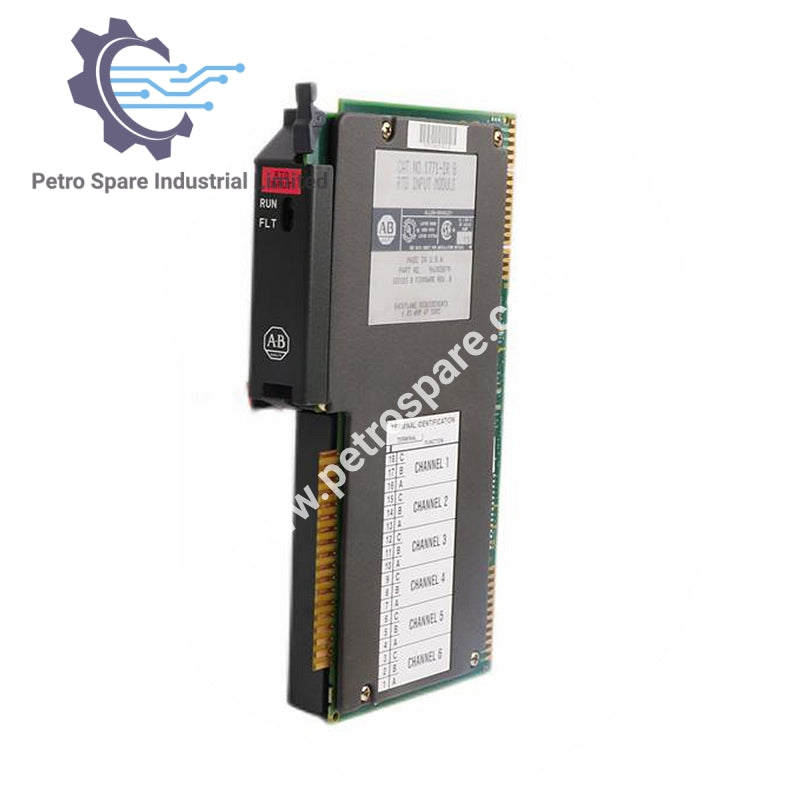

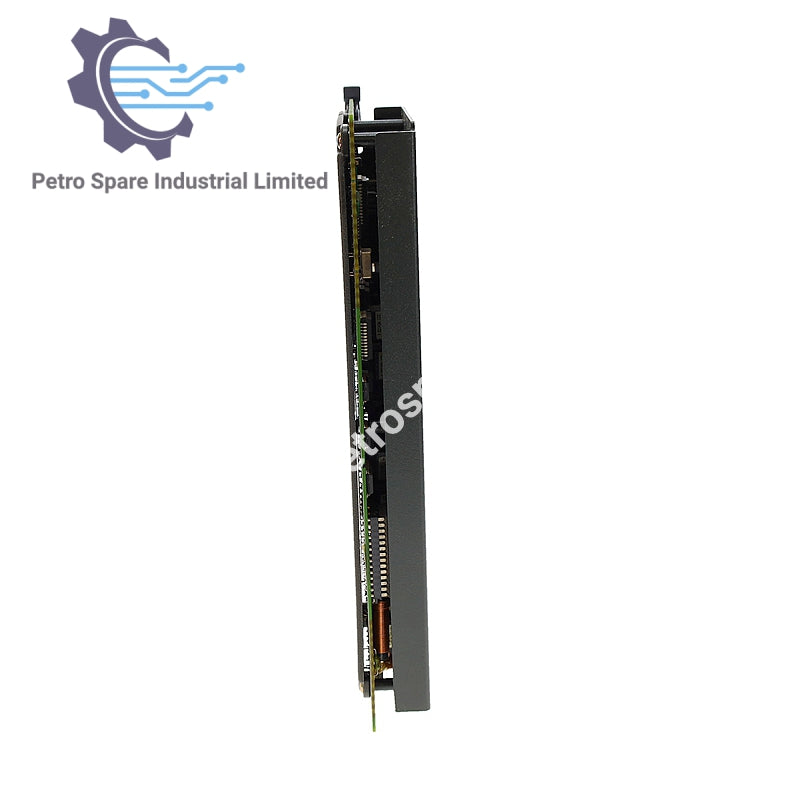

O 1771-IR/D da Allen-Bradley é um módulo de entrada RTD projetado para medição precisa de temperatura em sistemas de chassi 1771 I/O.

Canais de Entrada

• Número de Entradas: 6 canais de entrada RTD

• Localização do Módulo: Chassi 1771 I/O

• Tipo de Sensor: Platina 100 Ω (α=0,00385) ou cobre 10 Ω (α=0,00386); outros tipos suportados com relatório apenas em ohms

• Unidades de Medida: °C, °F, resistência RTD em ohms (resolução de 10 milliohms ou 30 milliohms)

Faixa de Medição

• Faixa de temperatura:

• Platina: -200 a +870°C (-328 a 1598°F)

• Cobre: -200 a +260°C (-328 a 500°F)

• Faixa de Resistência: 1,00 a 600,00 Ω

• Resolução: Platina: 0,1°C (0,1°F); Cobre: 0,3°C (0,5°F)

Excitação e Proteção do Sensor

• Excitação do Sensor: Fonte de corrente constante de 1 mA fornecida pelo módulo

• Rejeição de Modo Comum: 120 dB @ 60 Hz até 1000V pico

• Impedância de Modo Comum: >10 MΩ

• Rejeição de Modo Normal: 60 dB @ 60 Hz

• Proteção contra Sobretensão de Entrada: 120V RMS contínuos

---
