1771-ICD

Visão Geral

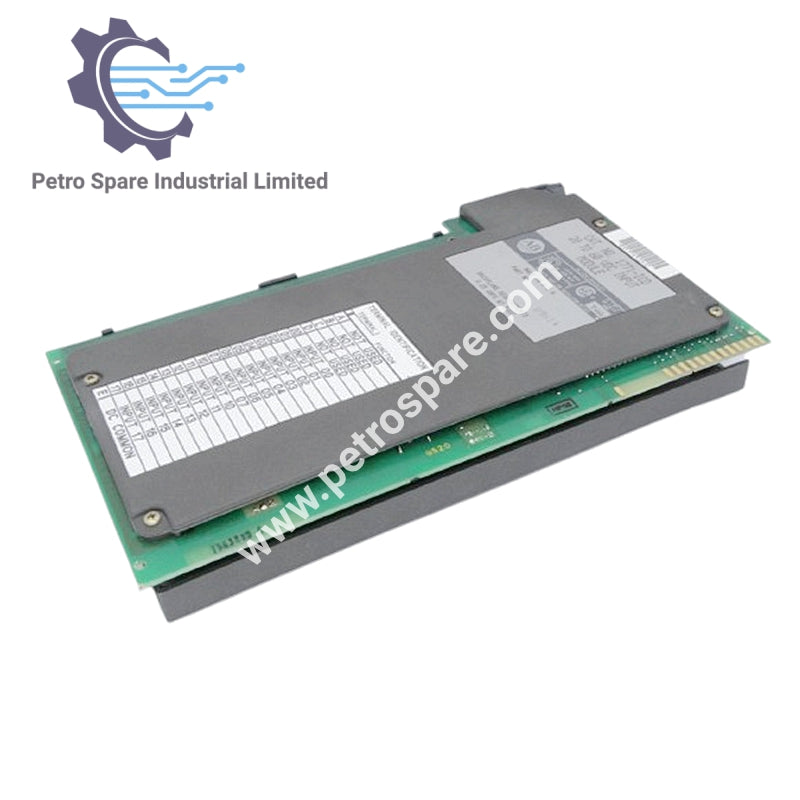

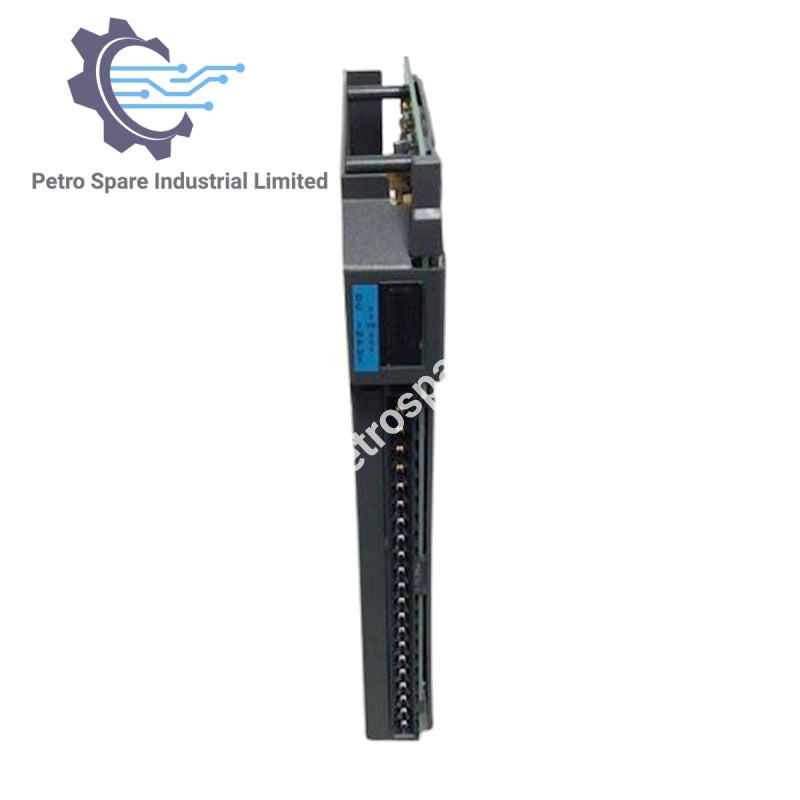

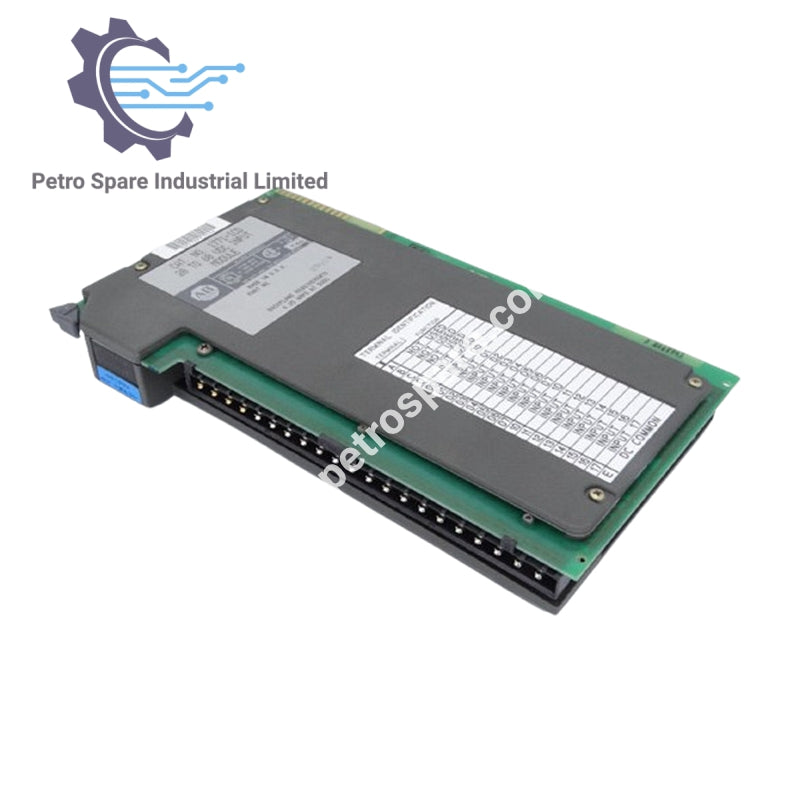

1771-ICD é um módulo de entrada DC (20–60V) da Allen-Bradley Rockwell. Ele suporta 16 entradas DC isoladas para desempenho confiável no controle industrial.

Especificações Elétricas

• Faixa de Tensão de Entrada: 20–60V DC

• Corrente Mínima de Entrada: 2mA a 20V DC; 6mA a 60V DC

• Corrente Mínima em Estado Desligado: 1.2mA a 12V DC

• Tensão Máxima em Estado Desligado: 12V DC

• Tensão Mínima em Estado Ligado: 20V DC

• Impedância de Entrada: 10KΩ máximo

Temporização do Sinal

• Atraso de Baixo para Alto: 6ms (+2ms)

• Atraso de Alto para Baixo: 20ms (+1ms)

Características de Energia

• Dissipação de Energia: 5.9W máximo; 1.3W mínimo

• Dissipação Térmica: 19.93 BTU/h máximo; 4.3 BTU/h mínimo

• Corrente do Backplane: 250mA a +5V DC (+5%)

Isolamento e Segurança

• Tensão de Isolamento: Atende ou excede os padrões UL 508 e CSA C22.2 No. 142

Condições Ambientais

• Temperatura de Operação: 0°C a 60°C (32°F a 140°F)

• Temperatura de Armazenamento: -40°C a 85°C (-40°F a 185°F)

• Umidade Relativa: 5–95% sem condensação

---
