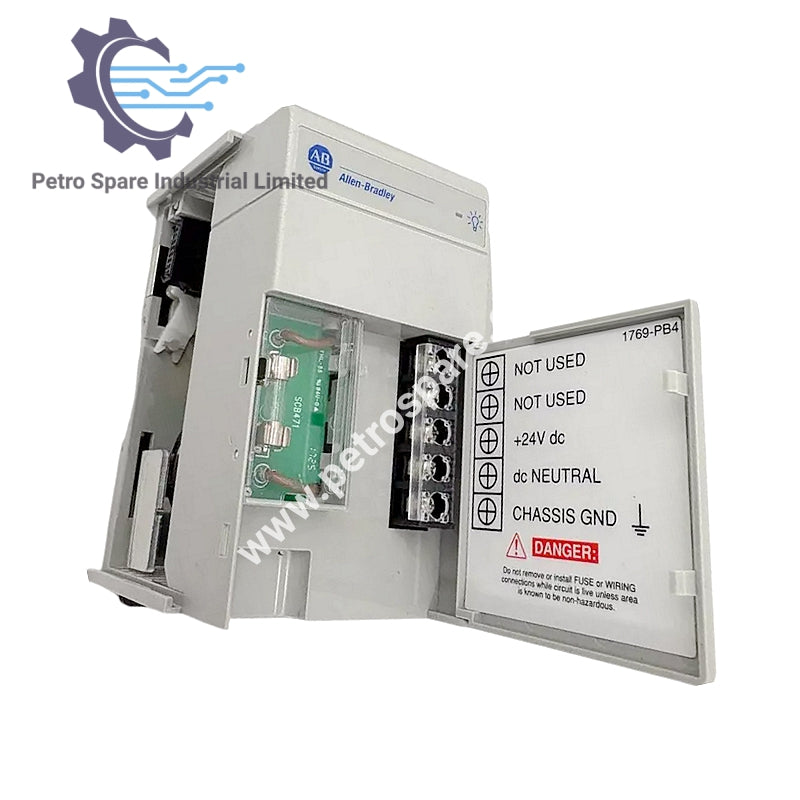

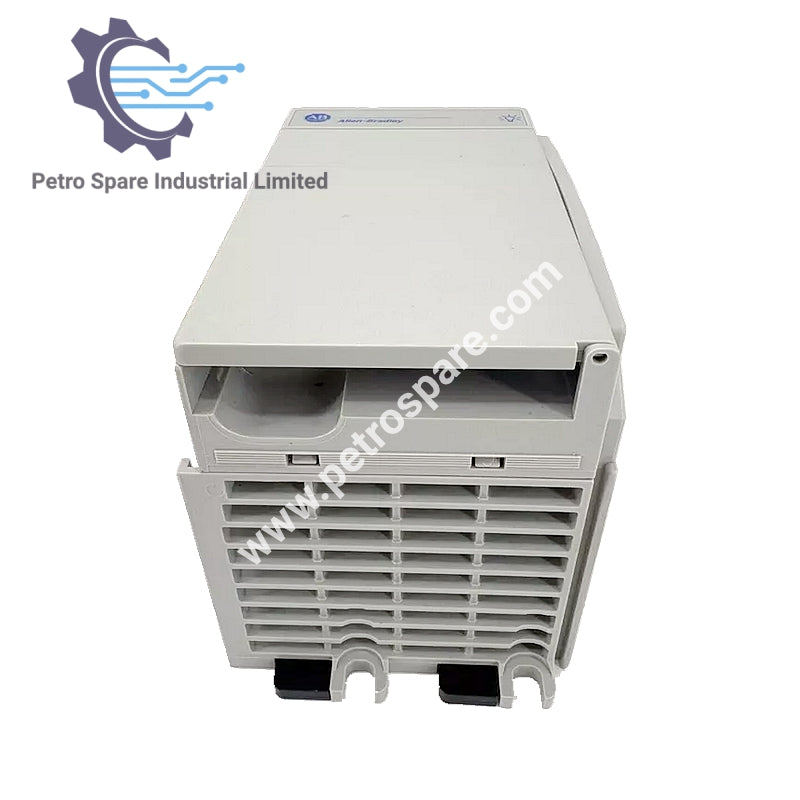

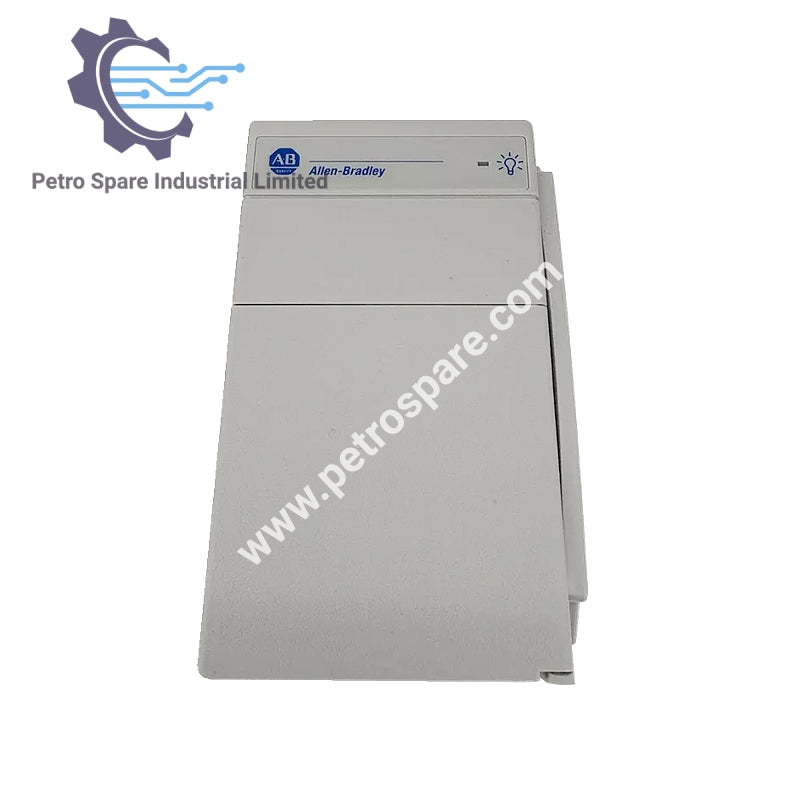

1769-PB4

Visão Geral do Produto

• Modelo: 1769-PB4

• Tipo: Fonte de Alimentação I/O

​Especificações

• Tensão Nominal de Entrada: 24V DC

• Faixa de Tensão de Entrada: 19.2-31.2V DC

• Consumo de Energia: 100 VA @ 24V DC

• Dissipação de Energia: 14.5W @ 60°C (140°F)

• Capacidade de Corrente @ 5V: 4.0A

• Capacidade de Corrente @ 24V: 2.0A

• Corrente de Partida (máx): 30A @ 31.2V DC

• Tensão de Isolamento: 75V (contínuo), isolamento reforçado (requer aterramento IEC Classe 1)

• Tipo de Fusível: Wickmann 19193-6.3A, Littelfuse 021706.3MXP

Especificações Físicas

• Dimensões:

• 118 x 70 x 87 mm (4.65 x 2.76 x 3.43 pol.)

• Peso: 630g (1.39 lbs.)

Montagem & Ambiente

• Localização do Módulo: Trilho DIN ou Montagem em Painel

• Montagem: Painel ou Trilho DIN

• Classificação de Distância da Fonte de Alimentação: 8 Módulos

• Tamanho do Fio:

• Fio Sólido: 22 a 14 AWG

• Fio Flexível: 22 a 16 AWG

• Tipo de Fio: Cobre-90

• Choque Operacional: 20G

---
