1769-OW8

Visão Geral

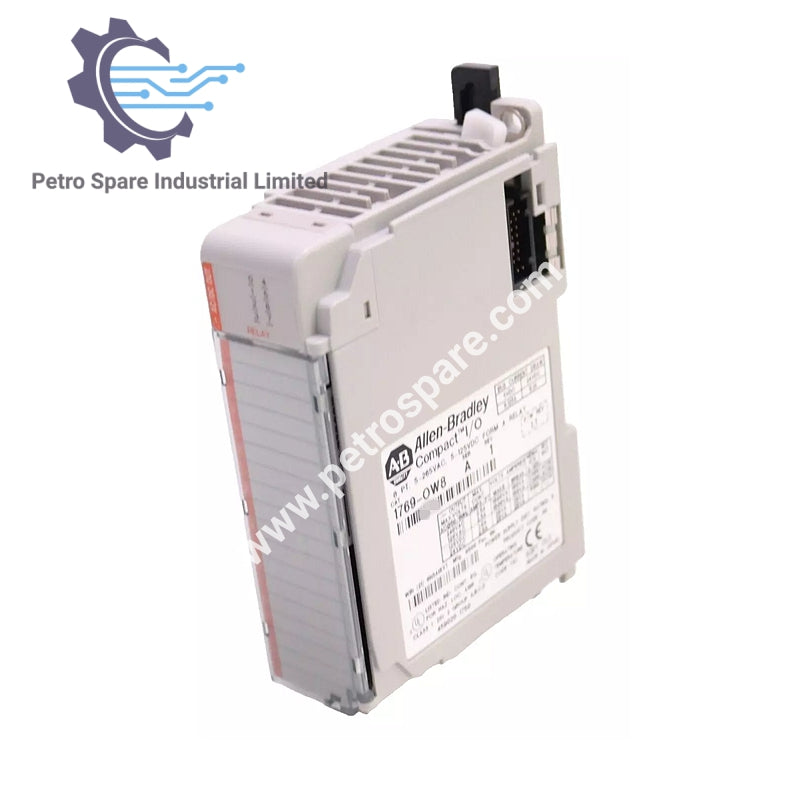

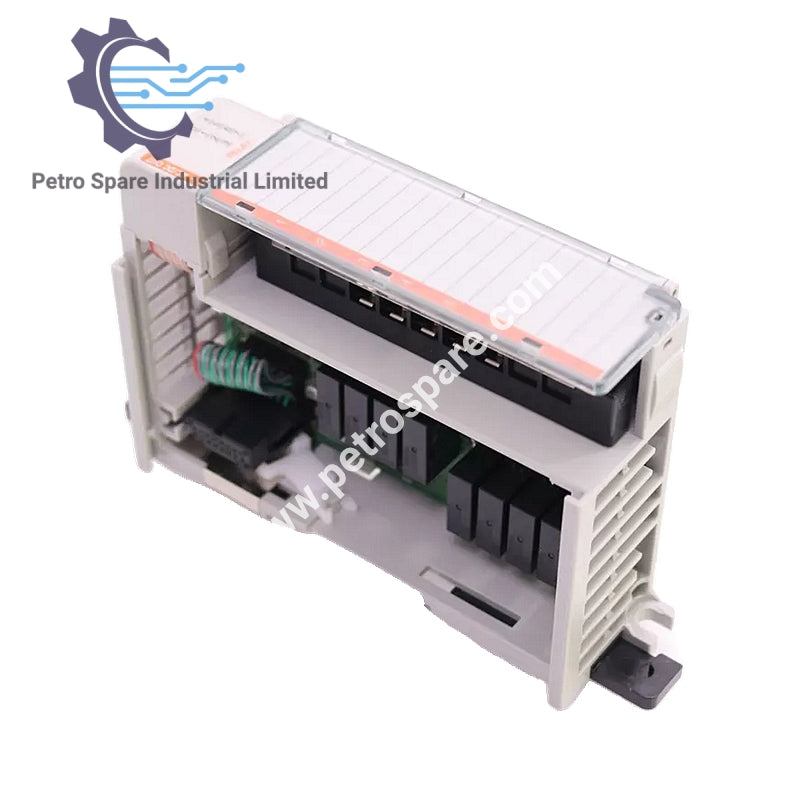

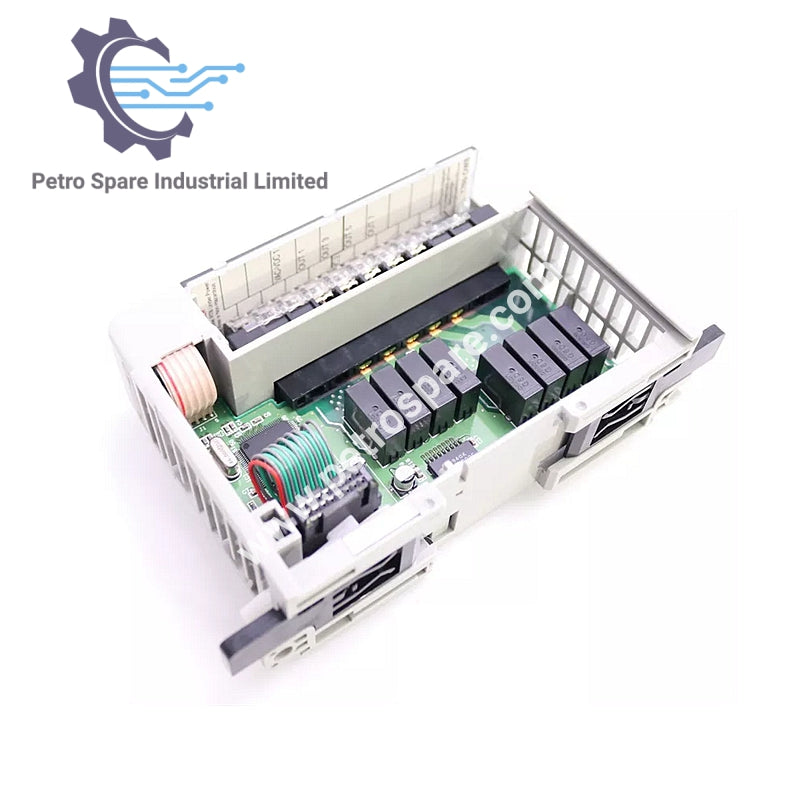

O 1769-OW8 Módulo de Saída de Relé AC/DC Allen-Bradley faz parte da série CompactLogix, projetado para controle de saída discreta em sistemas de automação industrial com oito saídas de relé.

Especificações Elétricas

• Tipo de Saída: Relé

• Número de Saídas: 8

• Faixa de Tensão de Operação:

• 5 a 265V CA

• 5 a 125V CC

• Atraso de Sinal (Ligado): 10 ms

• Consumo de Corrente do Barramento (5V): 125 mA

• Consumo de Corrente do Barramento (24V): 100 mA

• Dissipação de Calor: 2,83 Watts

Detalhes Mecânicos

• Dimensões (A x L x P):

• 118 x 35 x 87 mm (4.65 x 1.38 x 3.43 in.)

• Altura com abas de montagem: 138 mm (5.43 in.)

• Tamanho do Fio:

• Rígido: 22 a 14 AWG

• Flexível: 22 a 16 AWG

• Montagem: Trilho DIN ou Montagem em Painel

• Largura do Slot: 1

Fonte de Alimentação e Compatibilidade

• Fontes de Alimentação Compatíveis: 1769-PA2, 1769-PB2, 1769-PA4, 1769-PB4

Informações Adicionais

• Tipo de Fio: Cobre-90 graus

• Séries: A e B

---
