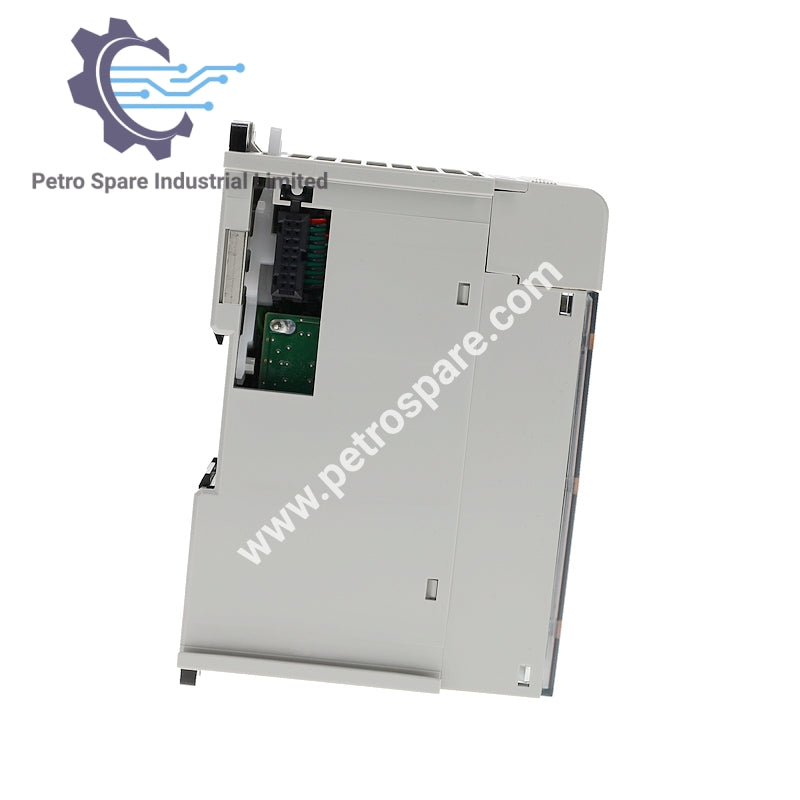

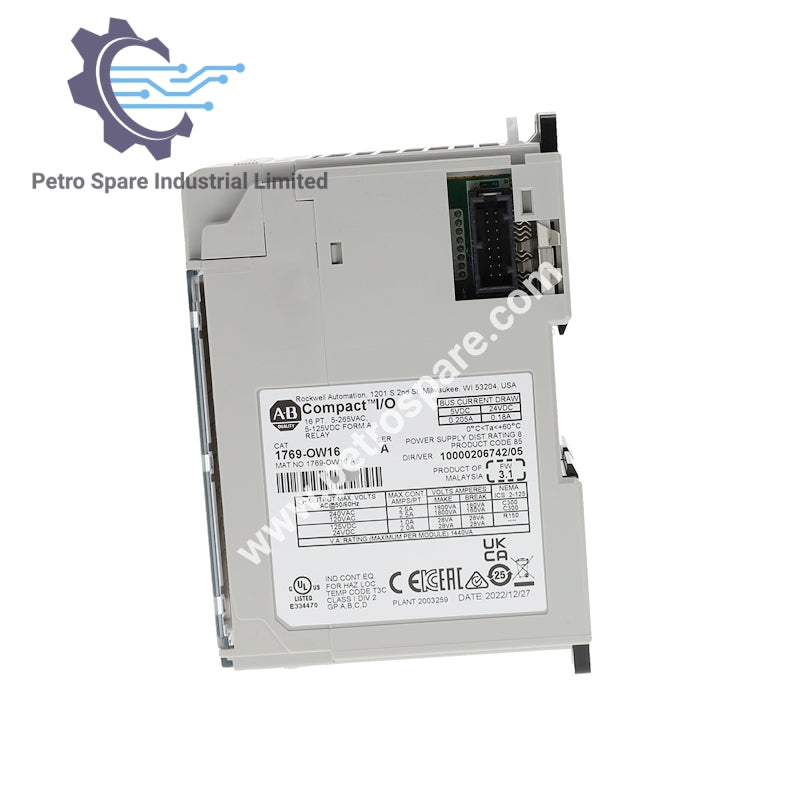

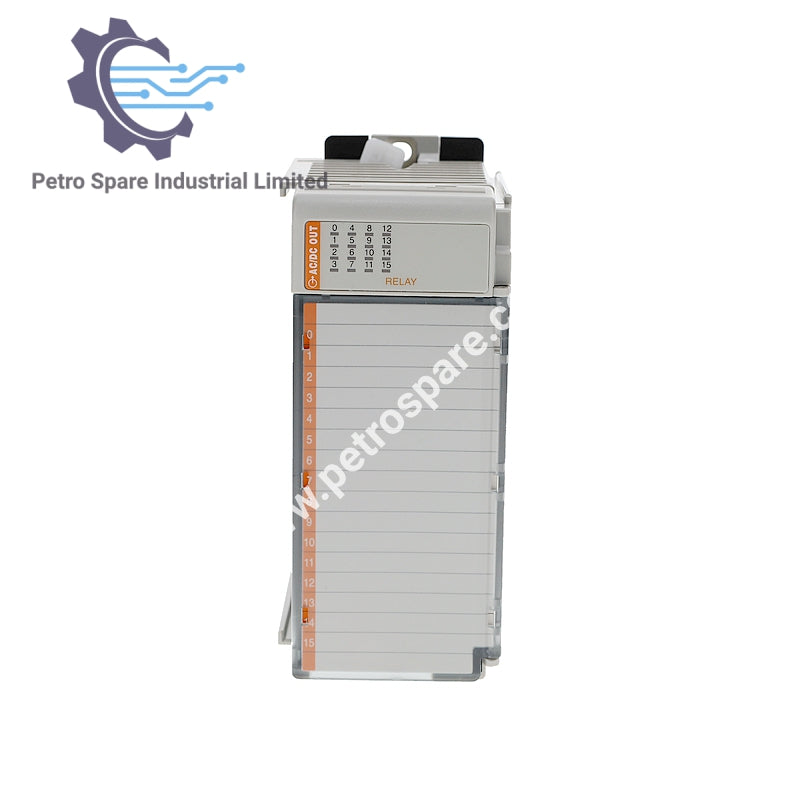

1769-OW16

Visão Geral

O 1769-OW16 é um módulo de saída de relé de 16 pontos usado em sistemas CompactLogix, suportando cargas AC e DC para aplicações de controle industrial.

---

Especificações de Saída

• Saídas: 16 normalmente abertas (8 pontos/grupo)

• Faixa de Tensão de Operação: 5–265V AC, 5–125V DC

• Tempo de Atraso na Ligação: 10 ms

• Tempo de Atraso na Desligação: 10 ms

• Corrente em Estado Ligado (Mín): 10 mA @ 5V DC

• Vazamento em Estado Desligado (Máx): 0 mA

• Corrente por Ponto (Máx): 2.5 A

• Corrente por Módulo (Máx): 20 A

---

Requisitos de Energia

• Consumo de Corrente @ 5.1V: 205 mA

• Consumo de Corrente @ 24V: 180 mA

• Dissipação de Calor (Máx): 4.75 W

---

Montagem e Compatibilidade

• Largura do Slot: 1.5

• Localização do Módulo: Trilho DIN ou montagem em painel

• Fontes de Alimentação Compatíveis: 1769-PA2, 1769-PB2, 1769-PA4, 1769-PB4

• Classificação de Distância da Fonte de Alimentação: 8 módulos

---

Fiação e Torque

• Torque do Parafuso do Terminal: 0.68 N·m (6 lb·in)

• Torque do Parafuso de Fixação: 0.46 N·m (4.1 lb·in)

• Tamanho do Fio: 22–14 AWG (sólido), 22–16 AWG (flexível)

• Tipo de Fio: Cu-90 °C (194 °F)

---

Dimensões e Peso

• Altura: 118 mm (138 mm com abas de montagem)

• Largura: 52.5 mm

• Profundidade: 87 mm

• Peso: aprox. 450 g (0.99 lb)

---
