1769-IT6

Visão Geral

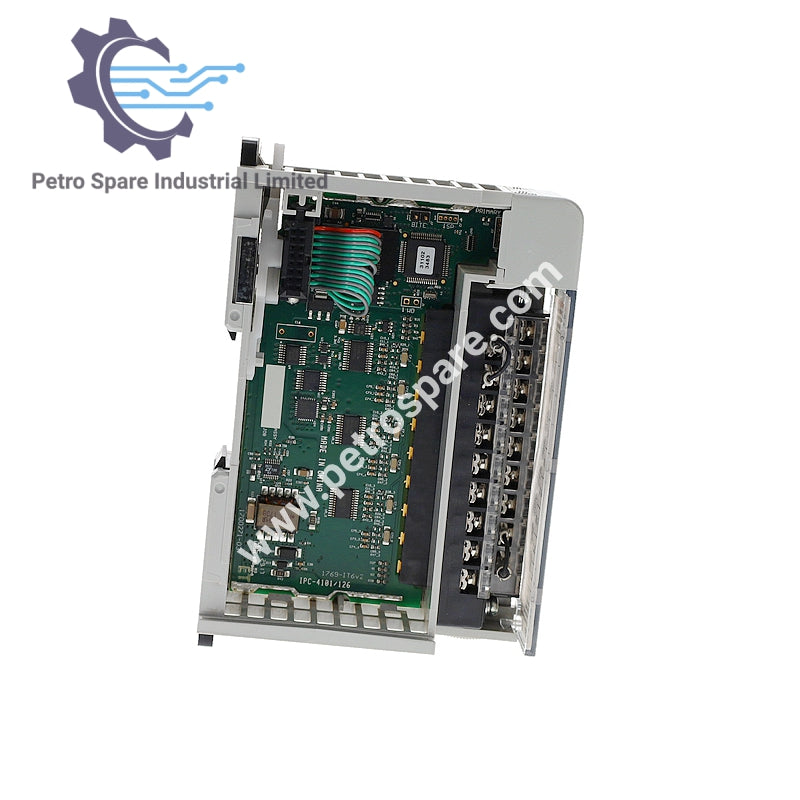

O 1769-IT6 é um módulo compacto de entrada para termopar e milivolt projetado para medição de temperatura de alta precisão em sistemas Allen-Bradley.

Especificações Físicas

• Dimensões (A × P × L): 118 × 87 × 35 mm

• Altura com Abas de Montagem: 138 mm

Condições Ambientais

• Temperatura de Operação: 0…60 °C (32…140 °F)

• Temperatura de Armazenamento: -40…85 °C (-40…185 °F)

• Umidade: 5…95% sem condensação

• Altitude: Até 2000 m (6561 pés)

Classificações de Vibração e Choque

• Vibração (Operação): 10…500 Hz, 5 g, 0,030 pol. pico a pico

• Vibração (Operação do Relé): 2 g

• Choque (Operando, Montado em Painel): 30 g, 11 ms

• Choque (Operando, Montado em Trilho DIN): 20 g, 11 ms

• Choque (Relé, Montado em Painel): 7,5 g

• Choque (Relé, Montado em Trilho DIN): 5 g

• Choque (Não operando, Montado em Painel): 40 g

• Choque (Não operando, Montado em Trilho DIN): 30 g

Instalação e Fiação

• Classificação de Distância da Fonte de Alimentação: 8 (não mais que 7 módulos da fonte de alimentação)

• Cabo Recomendado (Entradas mV): Belden 8761 (blindado)

• Cabo Recomendado (Termopar): Fio de extensão blindado específico para o tipo de termopar

---
