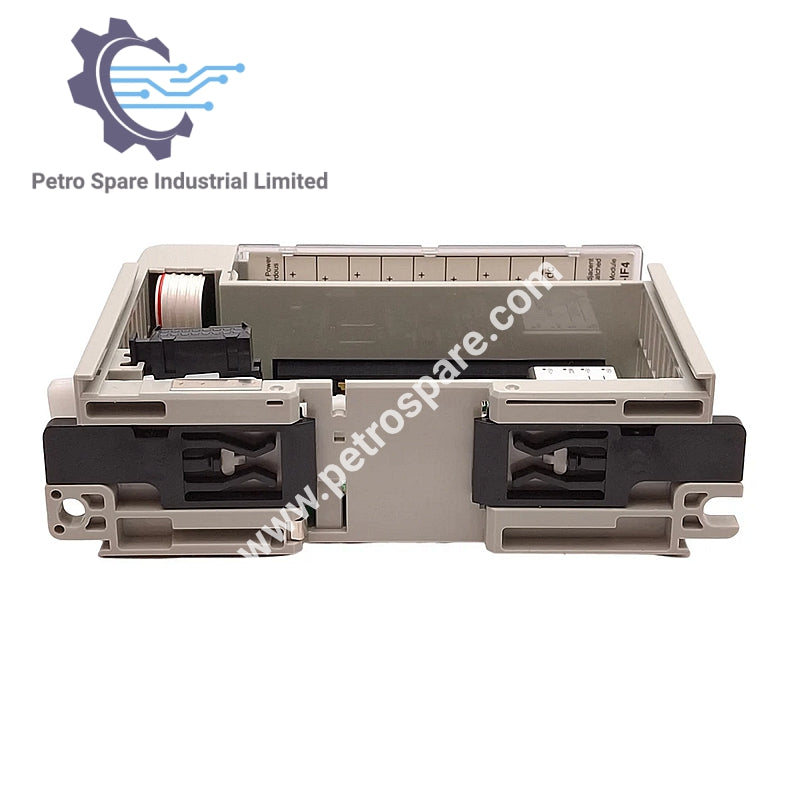

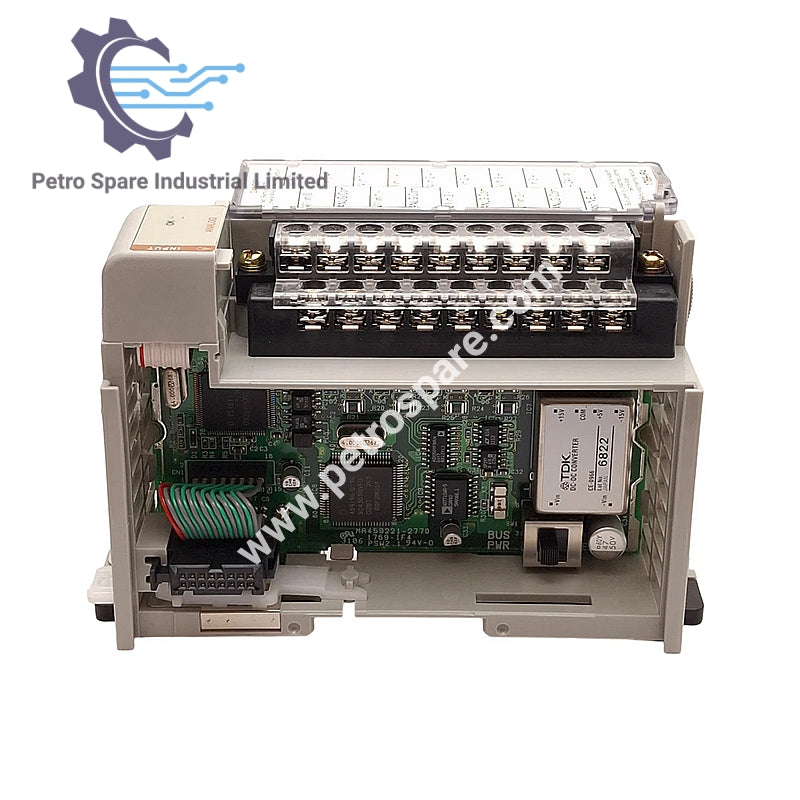

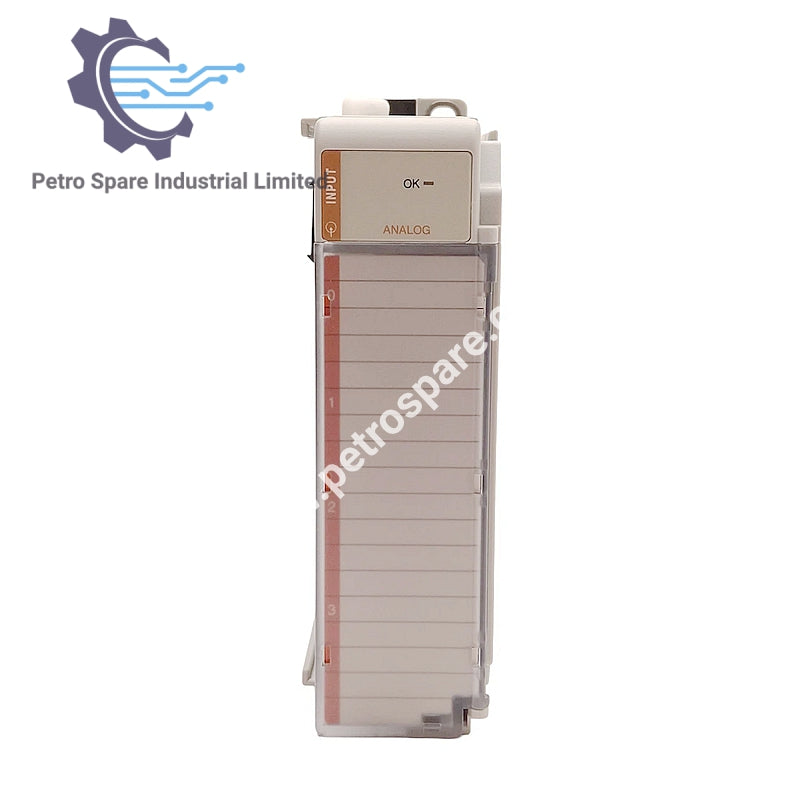

1769-IF4

Visão Geral

• Modelo: 1769-IF4

• Tipo: Módulo Compacto de Entrada Analógica

Especificações Elétricas

• Número de Entradas: 4 diferenciais ou single-ended

• Impedância de Entrada:

• Terminal de Tensão: 220K Ω (típico)

• Terminal de Corrente: 250 Ω

• Rejeição de Modo Comum: >60 dB em 50 e 60 Hz com filtro de 50 ou 60 Hz selecionado

• Taxa de Rejeição de Modo Normal: -50 dB em 50 e 60 Hz com filtro de 50 ou 60 Hz selecionado

Condições Ambientais

• Temperatura de Operação: 0°C a +60°C (32°F a +140°F)

• Temperatura de Armazenamento: -40°C a +85°C (-40°F a +185°F)

• Umidade de Operação: 5% a 95% sem condensação

• Altitude de Operação: 2000 metros (6561 pés)

• Vibração:

• Operacional: 10 a 500 Hz, 5G, 0,030 pol. pico a pico

• Operação do Relé: 2G

• Choque:

• Operacional: 30G, 11 ms (montado no painel)

• Não Operacional: 40G (montado no painel)

Especificações Físicas

• Dimensões:

• 118 mm (altura) x 87 mm (profundidade) x 35 mm (largura)

• Altura com abas de montagem: 138 mm

• 4,65 pol. (altura) x 3,43 pol. (profundidade) x 1,38 pol. (largura)

• Altura com abas de montagem: 5,43 pol.

• Peso: 300g (0,65 lbs.)

---
