1769-AENTR

Visão Geral

O 1769-AENTR Módulo de Comunicação CompactLogix da Allen-Bradley é um adaptador Ethernet/IP projetado para comunicação de rede perfeita dentro dos sistemas CompactLogix. Ele suporta várias topologias e garante troca eficiente de dados em ambientes industriais.

Recursos de Comunicação

• Conexões TCP/IP: 96

• Portas de Comunicação: 2 portas Ethernet/IP

• Taxa de Comunicação: 10/100 Mbps

• Conexões Lógicas: 128 conexões

• Recursos Logix: 128 conexões EtherNet/IP

• Topologias Suportadas: Estrela, Linear, Anel em Nível de Dispositivo (DLR)

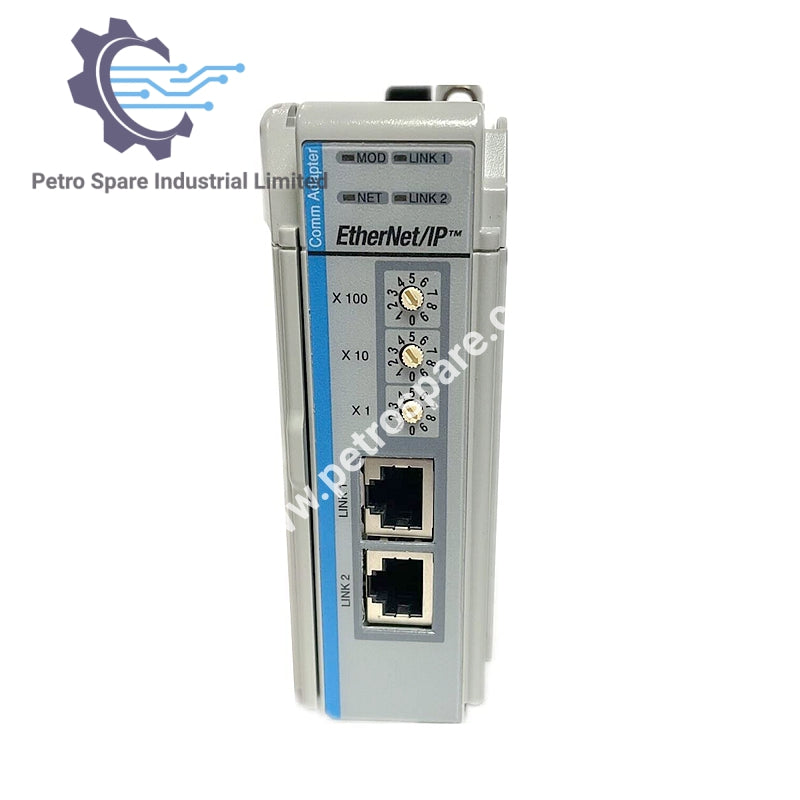

• Configuração de Endereço IP do Hardware: Chaves rotativas

Especificações Elétricas

• Consumo de Corrente (5V CC): 500 mA

• Corrente do Backplane (5V): 500 mA

Detalhes Físicos e de Instalação

• Tipo de Montagem: Trilho DIN

• Largura do Slot: 1

• Peso: 0.280 kg (0.61 lbs)

• Dimensões:

  • Métrico: 118 x 50 x 87 mm

  • Imperial: 4.65 x 1.97 x 3.43 pol

---
