1756-PH75

Visão Geral

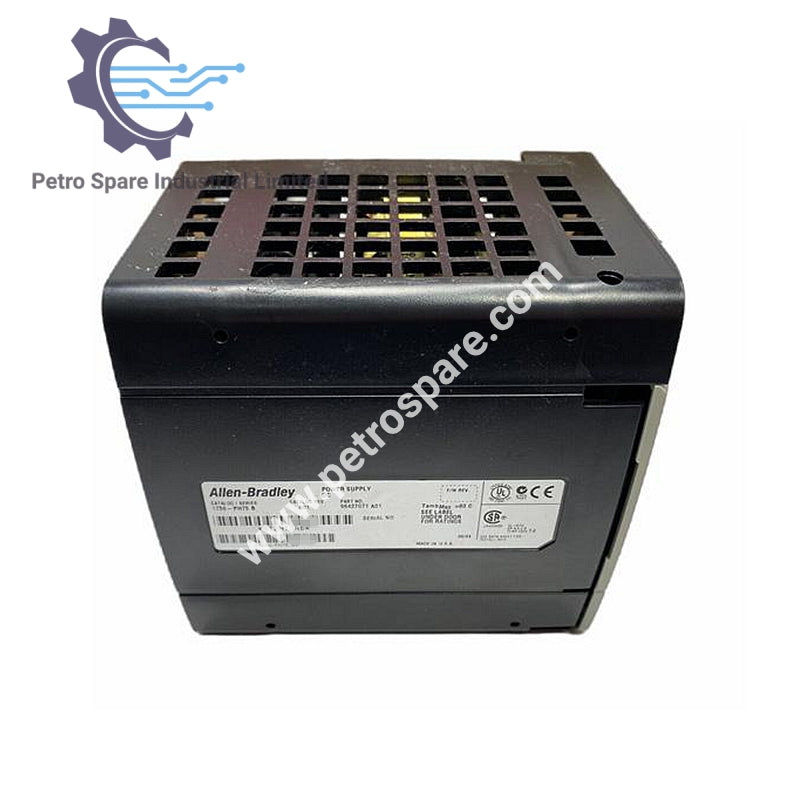

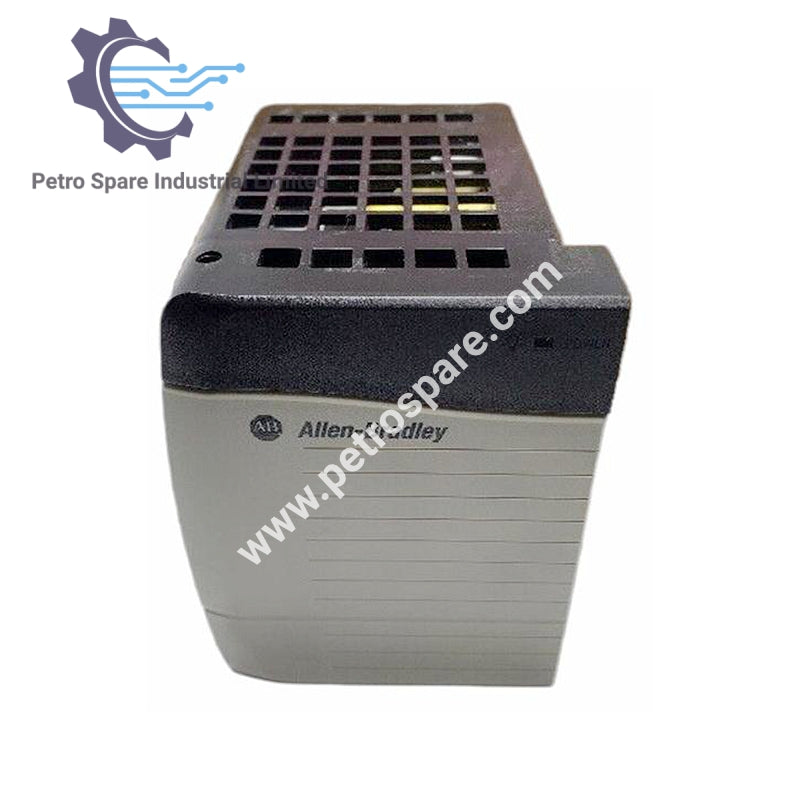

O 1756-PH75 é um Módulo Fonte de Alimentação ControlLogix da Allen-Bradley, projetado para entrada de 125V DC, fornecendo energia confiável para sistemas ControlLogix.

Informações Gerais

• Fabricante: Allen-Bradley

• Número da Peça: 1756-PH75

• Tipo de Módulo: Fonte de Alimentação DC Padrão

• Compatibilidade com Chassi: Série B, incluindo 1756-A7, 1756-A10, 1756-A4, 1756-A13, 1756-A17

Especificações

• Tensão de Entrada: 125 Volts DC

• Faixa de Tensão: 90-143 Volts DC

• Potência de Entrada: 95 Watts

• Potência de Saída: 75 Watts a 60°C

• Corrente Máxima de Surto: 30 Amperes

• Capacidade de Corrente:

• 1.5A em 1.2V

• 4A em 3.3V

• 13A em 5.1V

• 2.8A em 24V DC

• Tensão de Isolamento: 250V (contínuo), Tipo de Isolamento Reforçado, Entrada de Energia para Backplane Tipo testado a 3500V DC por 60 segundos

• Tempo de Retenção: 50 ms em 90-143V DC

Dimensões

• Dimensões: 5,51 x 4,41 x 5,71 polegadas (14,0 x 11,2 x 14,5 cm)

• Peso: 2,5 libras (1,1 quilogramas)

Condições Ambientais

• Temperatura de Operação: 32-140°F (0-60°C)

• Temperatura de Armazenamento: -40 a 85°C

• Umidade: 5-95% sem condensação

Desempenho

• Resistência à Vibração: 2G

• Resistência a Choques: 30G operacional, 50G não operacional

---
