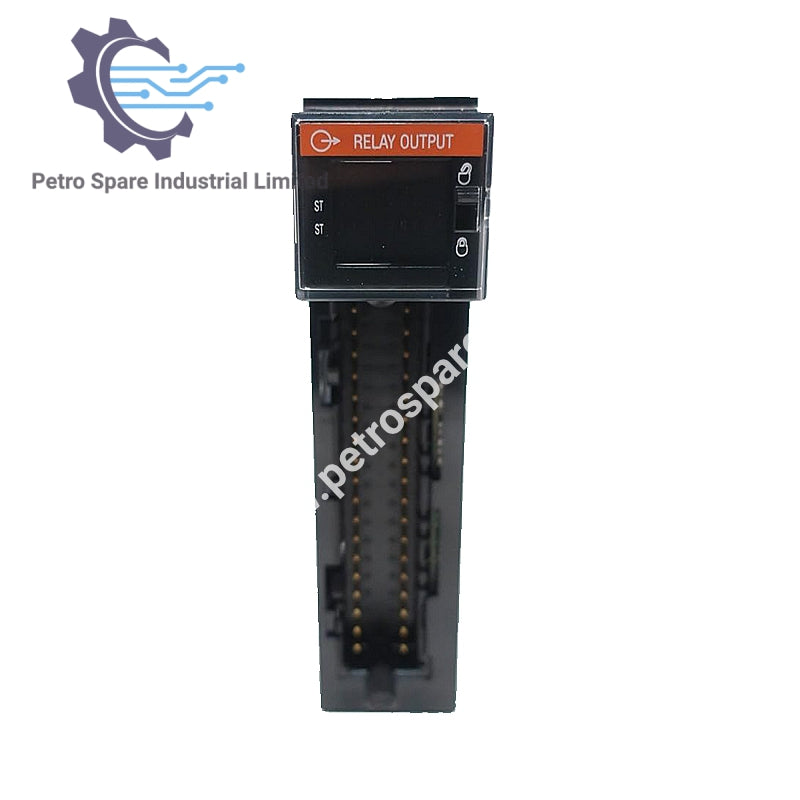

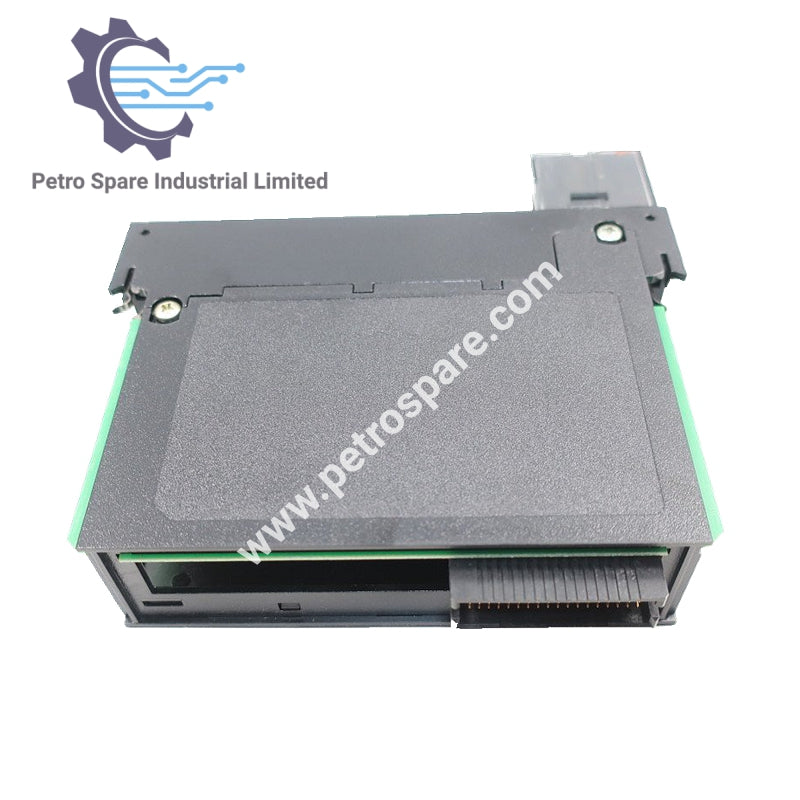

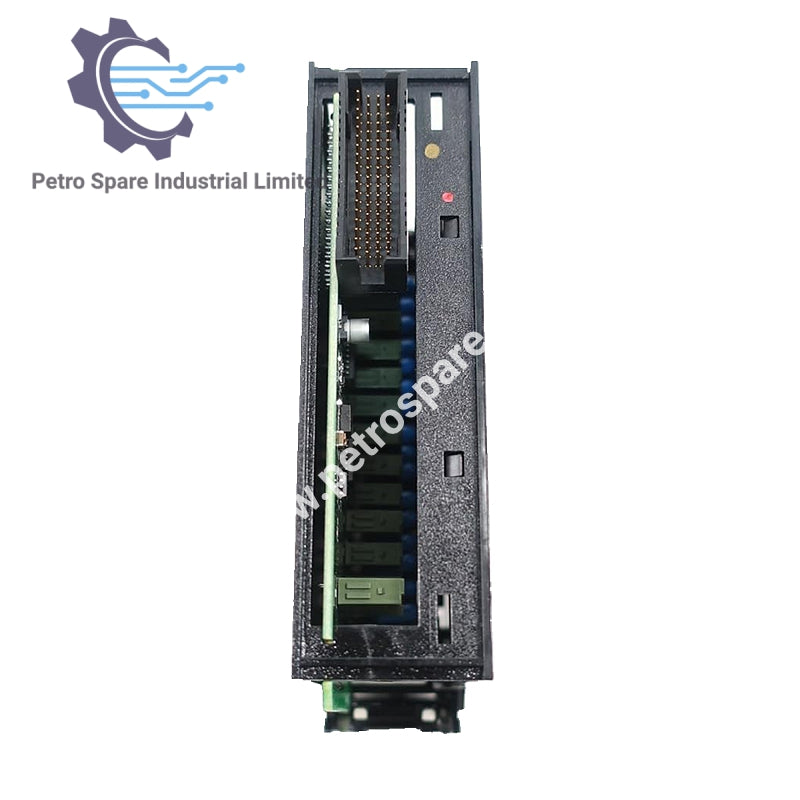

1756-OW16I

Visão Geral

• Modelo: 1756-OW16I
• Tipo: Saída Digital DC Fonte
• Marca: Allen-Bradley
• Fabricante: Rockwell Automation
• Série: ControlLogix
• Número de Saídas: 16, Canais Isolados Individualmente
• Forma de Contato: Normalmente Aberto (N.A.)
• Faixa de Tensão de Operação:
  • 5-125V DC
  • 10-240V AC

Especificações de Saída

• Faixa de Tensão de Saída:
  • 1 A @ 5-30V DC
  • 0,5 A @ 48V DC
  • 0,22 A @ 125V DC
  • 1,5 A @ 120V AC (50/60 Hz)
  • 0,75 A @ 240V AC (50/60 Hz)
• Atraso do Sinal de Saída:
  • DESLIGADO para LIGADO: 10 ms (Máx)
  • LIGADO para DESLIGADO: 10 ms (Máx)
• Consumo de Corrente @ 5,1V: 150 mA
• Dissipação de Potência (Máx): 4,5 W @ 60°C (140°F)
• Potência Total do Backplane: 4,4 W
• Corrente do Backplane @ 24V DC: 2 mA

Físico e Ambiental

• Classificação do Tipo de Invólucro: Nenhum (Estilo aberto)
• Tensão de Isolamento: 50 V Contínuo
• Tensão de Operação: 10-265 Volts AC, 5-150 Volts DC
• Corrente do Backplane @ 5V: 150 mA

Compatibilidade

• Bloco de Terminais Removível: 1756-TBCH, 1756-TBS6H

---
