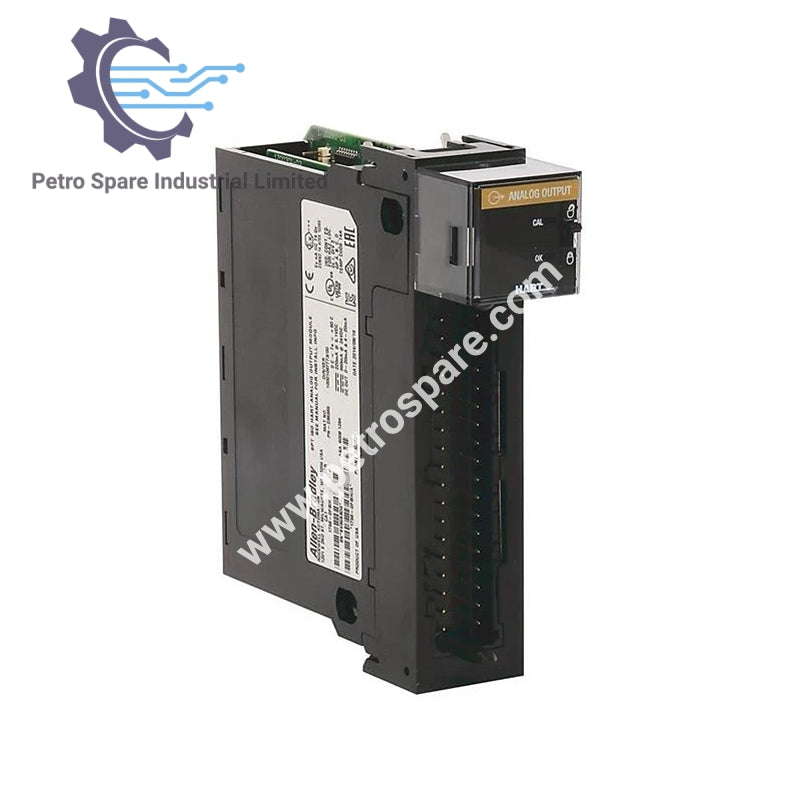

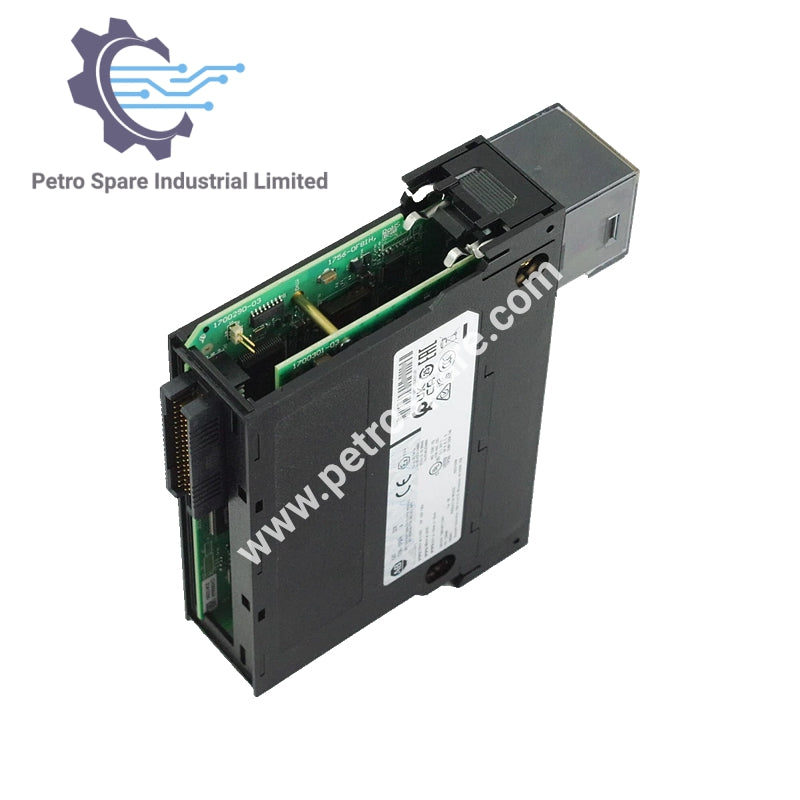

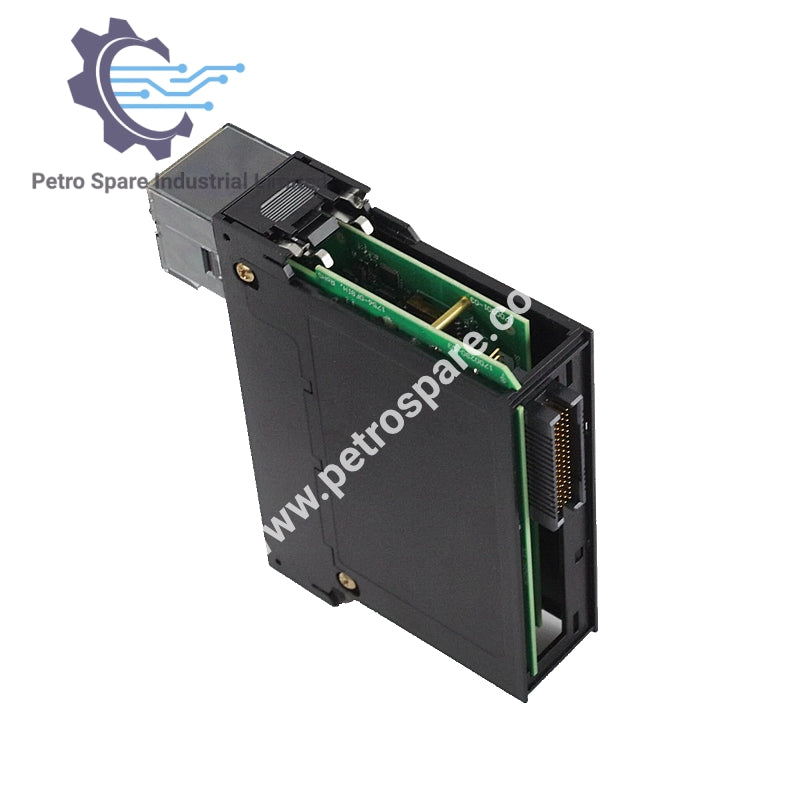

1756-OF8IH

Descrição

O 1756-OF8IH é um módulo de saída analógica isolada habilitado para HART da Allen-Bradley, oferecendo 8 canais de saída de corrente com detecção integrada de circuito aberto e isolamento elétrico robusto.

Informações Gerais

• Fabricante: Allen-Bradley

• Série: ControlLogix

• Tipo de Módulo: Módulo de Saída Analógica Isolada com HART

• Canais: 8 saídas de corrente

• Sinal de Saída: 4–20 mA

• Isolamento: 250V (reforçado, contínuo das saídas para o backplane)

Características Elétricas

• Faixa de Saída: 0–20 mA @ 4–20 mA

• Capacidade de Condução: 50–750 Ω, protegido contra curto-circuito

• Detecção de Circuito Aberto: Sim (≥ 0.1 mA)

• Proteção contra Sobretensão: ±24V DC

• Reatância da Carga: 10 µH máx

• Resolução: 15 bits em 24 mA (732 nA/bit)

• Formato de Dados: IEEE 32-bit ponto flutuante

Parâmetros de Desempenho

• Erro do Módulo: ±0.3% @ 4–20 mA

• Deriva de Offset: ±3 ppm/°C (72 nA típico)

• Deriva de Ganho: ±4 ppm/°C

• Tempo de Estabilização:

• <23 ms (HART desabilitado)

• <100 ms (HART habilitado)

• Método de Conversão: DAC R-Ladder

• Tempo de Varredura do Módulo: ~1 s (todos os canais com HART habilitado)

Requisitos de Energia

• Consumo de Corrente do Backplane:

• 220 mA @ 5.1V DC

• 360 mA @ 24V DC

• Consumo de Corrente Externo: 400 mA @ 24V DC (estimado)

• Dissipação de Energia:

• Nominal: 6.5 W

• <6.4 W @ 50 Ω

• <6.5 W @ 250 Ω

• <6.7 W @ 750 Ω

Fiação e Conexões

• Tipo de Terminal: Conexão por parafuso/abraçadeira de mola

• Torque do Terminal: 0.5 Nm (4.4 in-lb)

• Tipo de Fio: Cobre

• Categoria do Fio: Categoria 2 – portas de sinal

Configuração e Diagnóstico

• Chaveamento: Eletrônico, configurável por software

• Suporte HART: Sim (mensagens pass-through, dispositivos portáteis, etc.)

---
