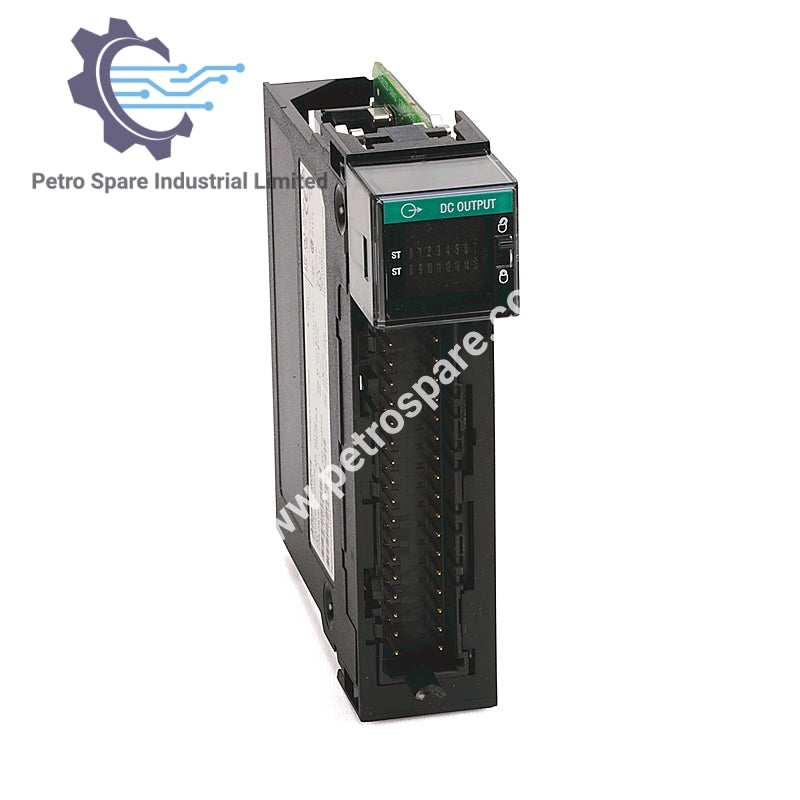

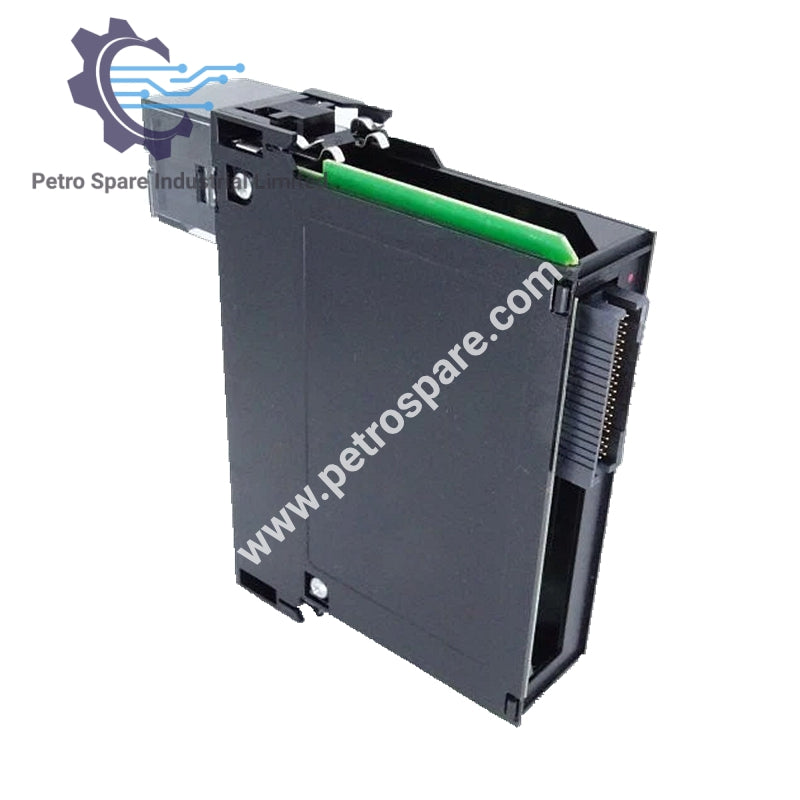

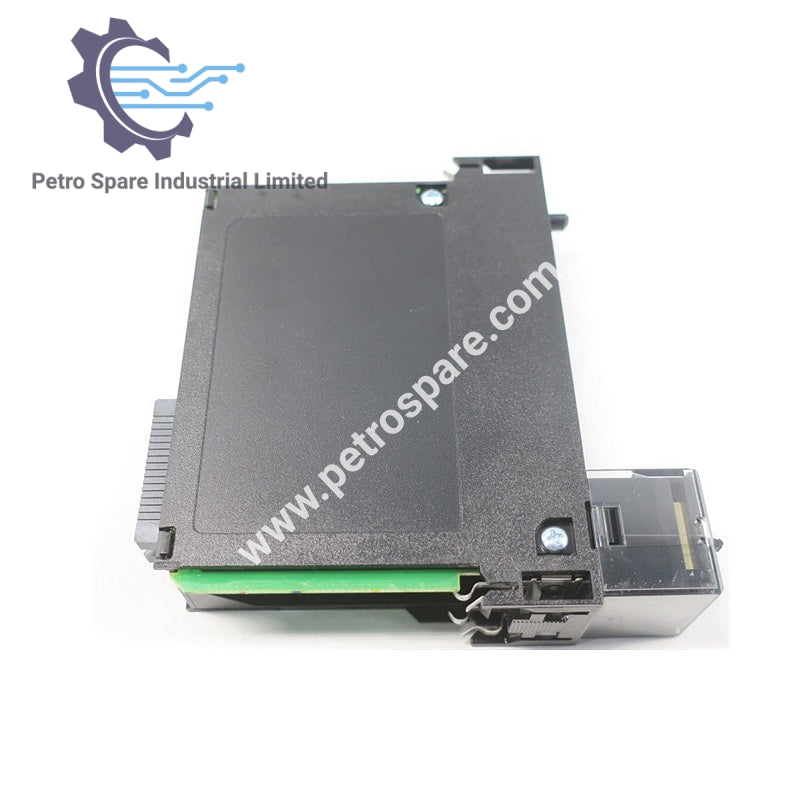

1756-OB16I

Visão Geral

• Modelo: 1756-OB16I
• Tipo: Módulo de Saída CC Isolado

Especificações de Saída

• Saídas: 16 Pontos Isolados Individualmente
• Tensão: 12-24 Volts DC Sink-Source
• Faixa de Tensão de Operação: 10-30 Volts DC
• Tempo de Atraso de Saída (DESLIGAR para LIGAR): 1 ms máx
• Tempo de Atraso de Saída (LIGAR para DESLIGAR): 2 ms máx

Corrente e Potência

• Corrente por Ponto:
  • 2 A @ 30°C (86°F)
  • 1 A @ 60°C (140°F) (redução linear)
• Corrente por Módulo:
  • 8 A @ 30°C (86°F)
  • 4 A @ 60°C (140°F) (redução linear)
• Classificação Máxima de Corrente de Saída (Ponto): 2 Amperes a 30°C, 1 Ampere a 60°C
• Classificação Máxima de Corrente de Saída (Módulo): 8 Amperes a 30°C, 4 Amperes a 60°C
• Dissipação de Potência (Máx): 3,6 Watts a 60°C

Elétrica e Segurança

• Corrente do Backplane (5V): 350 miliamperes
• Corrente do Backplane (24V): 3 miliamperes
• Tensão de Isolamento: 50 Volts (Contínuo)
• Blocos de Terminais Removíveis: 1756-TBCH, 1756-TBS6H

---
