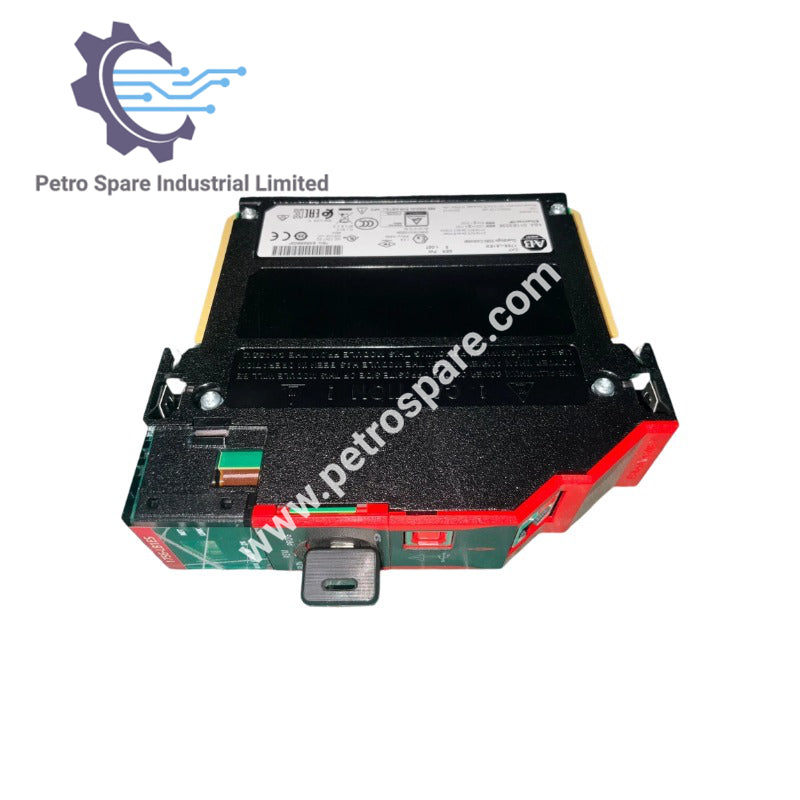

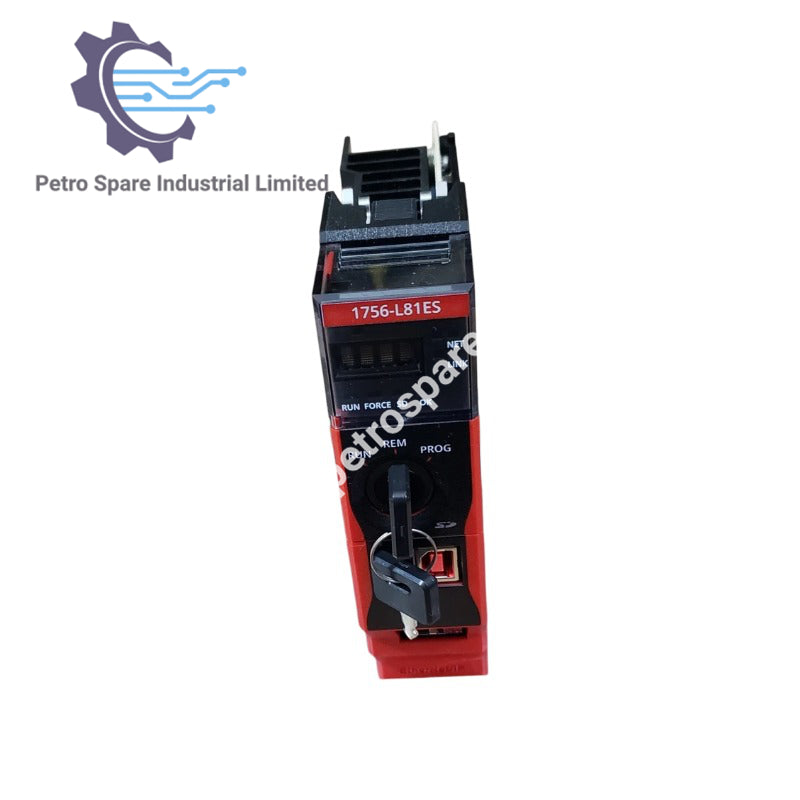

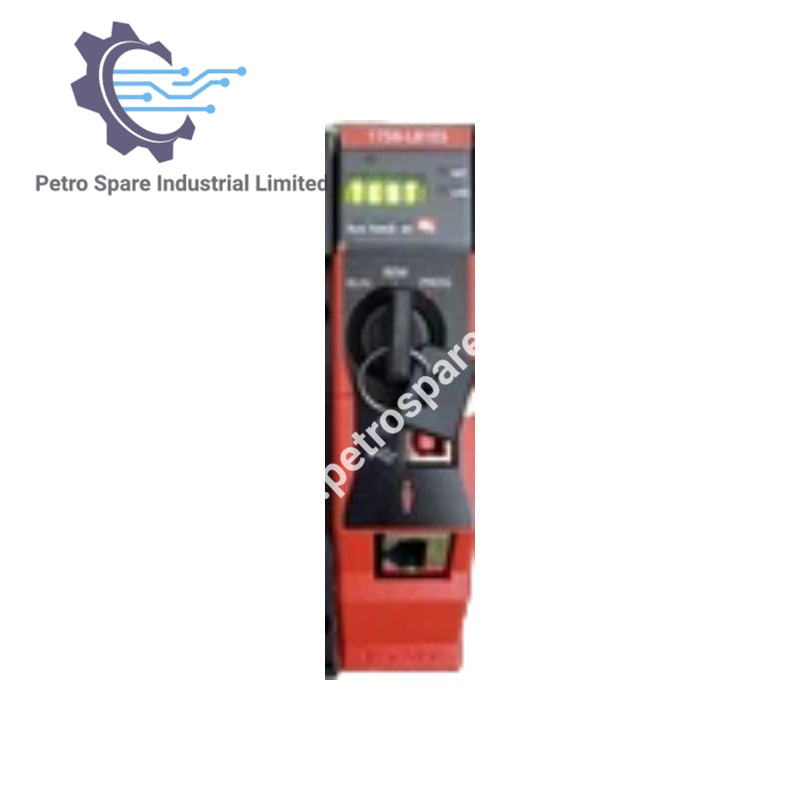

1756-L81ES

Visão Geral

• Designação do tipo de produto: Controlador de Segurança GuardLogix 5580
• Modelo: 1756-L81ES
• Descrição: Controlador de segurança com 3 MB de memória do usuário e 3 MB de memória de segurança, projetado para controle integrado de segurança e padrão
• Tarefas do controlador: 31 tarefas padrão + 1 tarefa de segurança, 1000 programas/tarefa

Portas de Comunicação

• Portas de comunicação integradas: 1 porta USB + 1 porta Ethernet embutida
• Comunicação da porta USB: USB 2.0, velocidade total (12 Mbps); para programação, configuração, atualização de firmware e edições online apenas (programação local temporária, não para conexão permanente; não usar em locais perigosos)
• Desempenho Ethernet: 10/100/1000 Mbps

Capacidade de E/S (Classe 0/1) - pacotes/segundo

• Sem CIP Security: 128.000
• Com integridade: 40.000
• Com integridade e confidencialidade: 20.000

Capacidade de Taxa de Mensagens - HMI/MSG (Classe 3) - mensagens/segundo

• Porta frontal sem parceiro de segurança sem CIP Security: 2.000
• Porta frontal sem parceiro de segurança com integridade: 1.500
• Porta frontal sem parceiro de segurança com integridade e confidencialidade: 900
• Porta frontal com parceiro de segurança sem CIP Security: 1.000
• Porta frontal com parceiro de segurança com integridade: 750
• Porta frontal com parceiro de segurança com integridade e confidencialidade: 450
• Backplane sem parceiro de segurança (com múltiplos módulos 1756-EN4TR): 4.000
• Backplane com parceiro de segurança: 2.000
• Backplane com Logix SIS: 2.000

---
