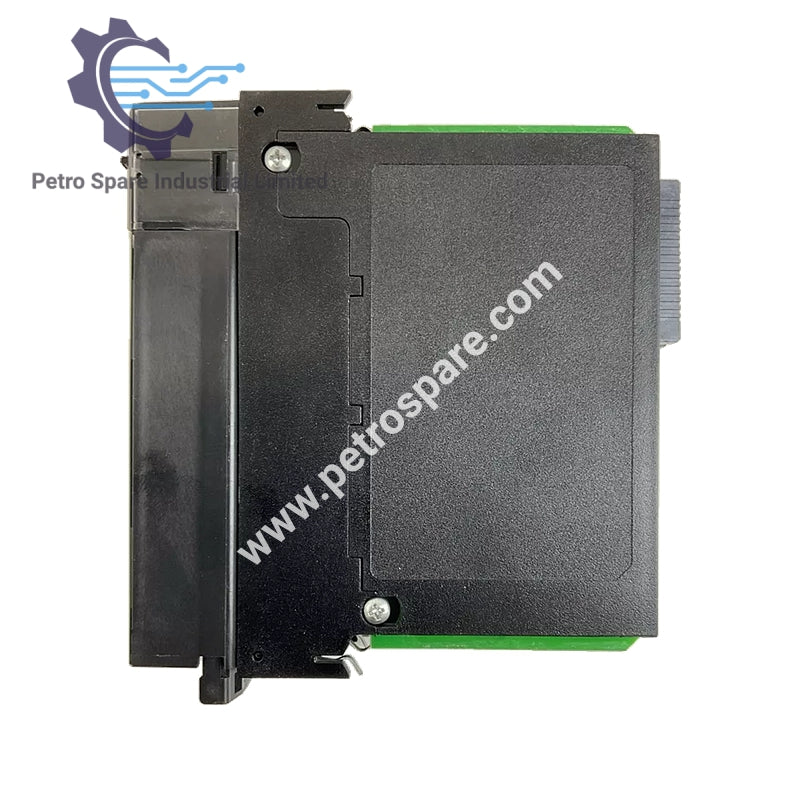

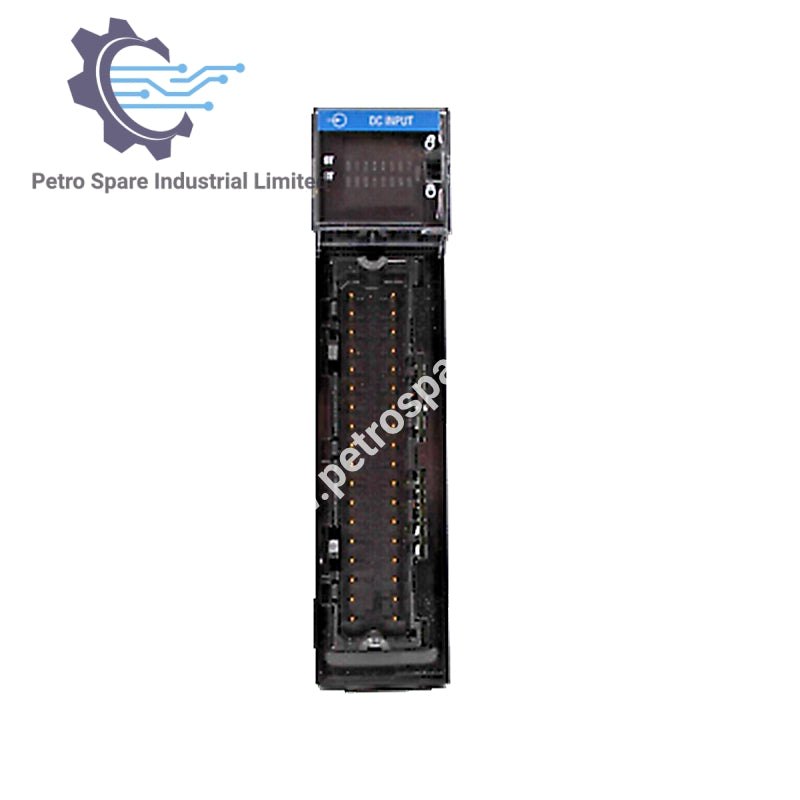

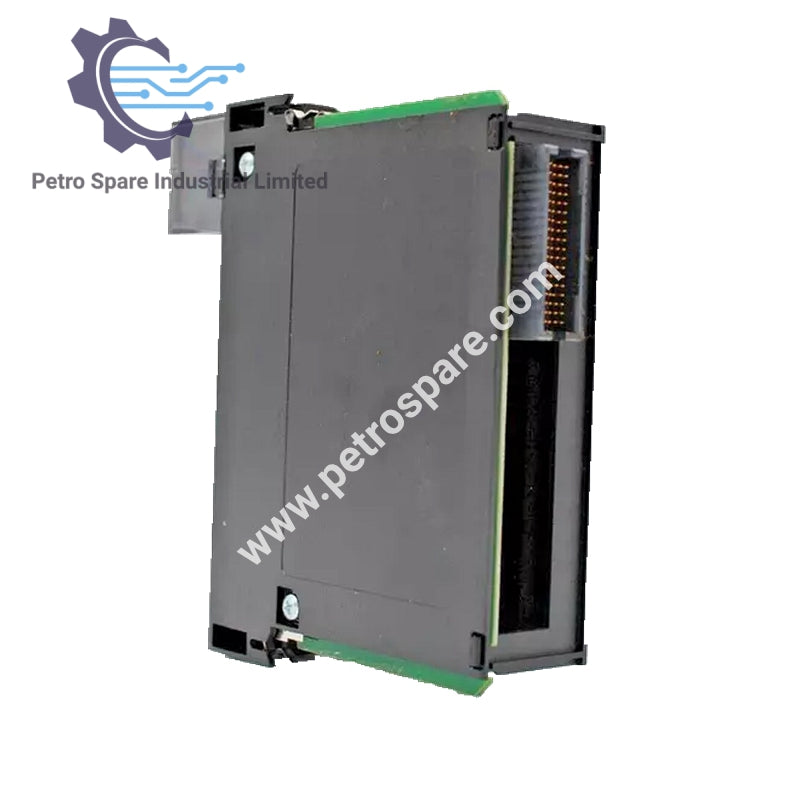

1756-IB16I

Visão Geral

• Modelo: 1756-IB16I
• Tipo: Módulo de Entrada DC Digital
• Marca: Allen-Bradley
• Fabricante: Rockwell Automation
• Série: ControlLogix
• Número de Entradas: 16 Entradas Isoladas Individualmente
• Tensão de Entrada: 24V DC
• Faixa de Tensão de Operação: 10-30V DC

Desempenho

• Corrente em Estado Ligado:
  • Mínimo: 2 mA @ 10V DC
  • Máximo: 10 mA @ 30V DC
• Atraso de Sinal:
  • Transição Ligado: 1 ms máx + tempo de filtro selecionável (0 ms, 1 ms, 2 ms)
  • Transição Desligado: 4 ms máx + tempo de filtro selecionável (0 ms, 1 ms, 2 ms, 9 ms, 18 ms)
• Tempo de Atualização Cíclica: 200 µs a 750 ms

Energia e Corrente

• Corrente do Backplane:
  • 5.1V DC: 100 mA
  • 24V DC: 3 mA
• Potência Total do Backplane: 0.58 W
• Dissipação de Potência: 5 W a 60°C

Conexões

• Bloco de Terminais Removível:
• • 1756-TBNH
  • 1756-TBSH

Físico

• Corrente Máxima de Entrada (Estado Desligado): 1.5 mA

---
