1747-L514

Visão geral

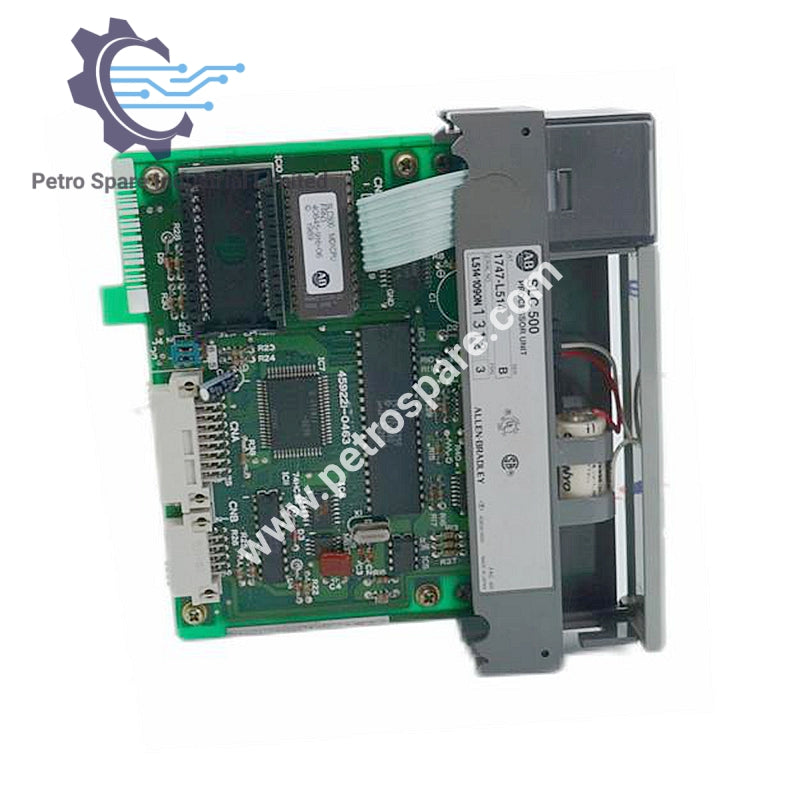

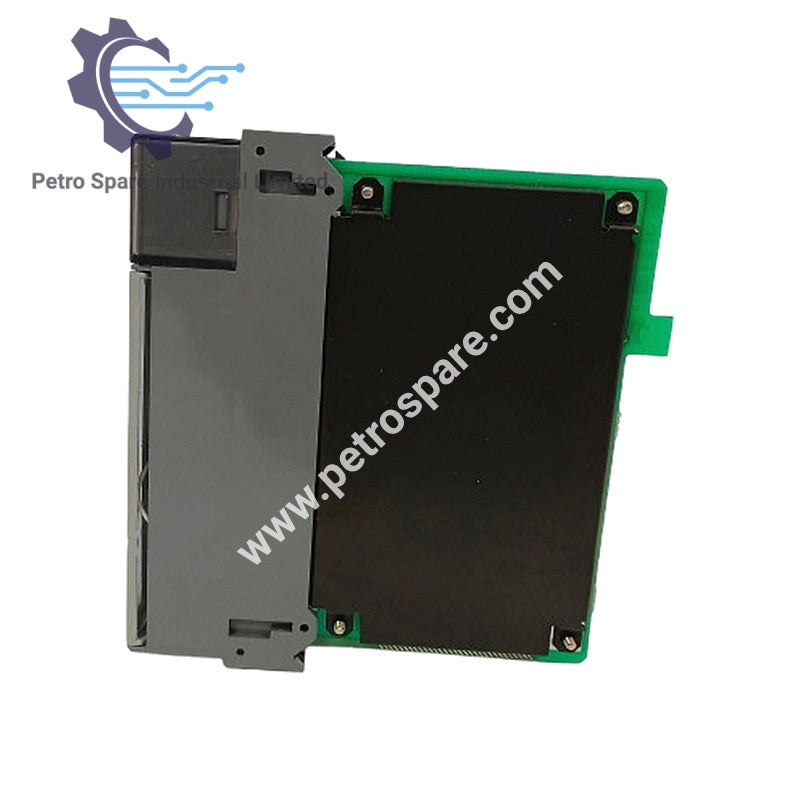

1747-L514 é um processador Allen-Bradley SLC 500 que oferece memória RAM com capacitor de backup e suporta até 30 módulos.

Memória e Programa

• Memória do programa: 4K instruções

• Memória de expansão: 1747-M1 (1K Palavras de Usuário EEPROM), 1747-M2 (4K Palavras de Usuário EEPROM)

• Memória do usuário: 4.000 instruções

• Memória de backup: EEPROM

Capacidade de E/S

• E/S máxima: 960

• E/S analógica: 480

• Chassi de E/S: 3

• Slots de módulo do chassi: 30

Suporte a Instruções

• Instruções suportadas: Bit; Temporizador e Controlador; Comparação; Matemática Básica; Mover, Copiar, Deslocamento de Bits; Sequenciador; Salto e Sub-rotina

Desempenho e Comunicação

• Tempo de varredura do programa: 8 ms

• Tempo de varredura de E/S: 2,6 ms

• Comunicação: DH-485

Energia e Backplane

• Corrente do backplane: 0,090 A a 5 VDC

• Corrente do backplane (5 V DC): 350 mA

• Corrente do backplane (24 V DC): 105 mA

Físico e Ambiental

• Slot designado: Slot 0

• Tipo de módulo: Processador SLC 5/01

• Peso: 0,75 lbs (0,34 kg)

• Temperatura de operação: 0°C a 60°C

---
