1746-BTM

Visão Geral

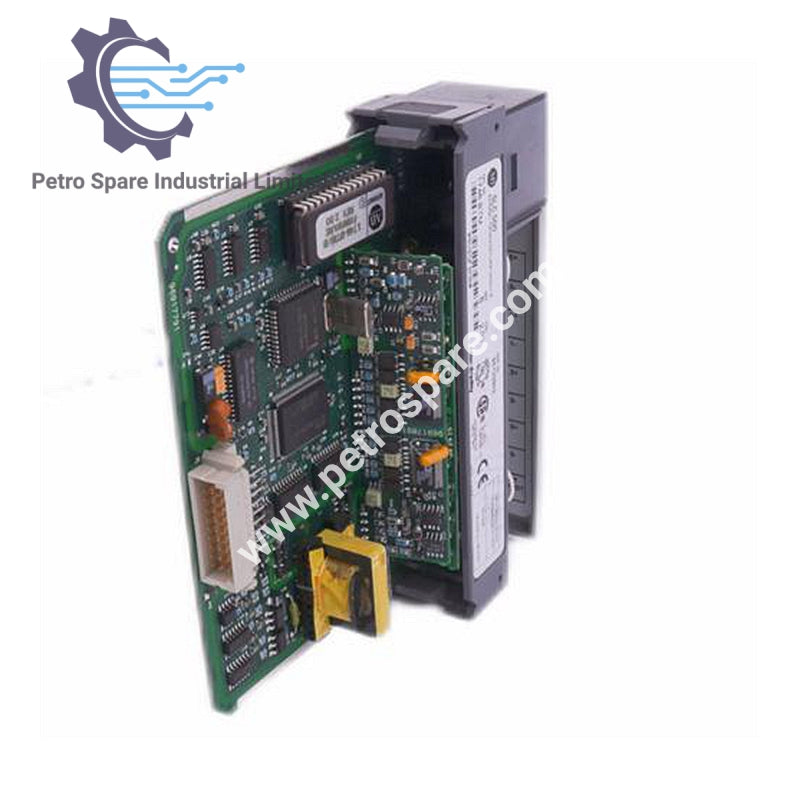

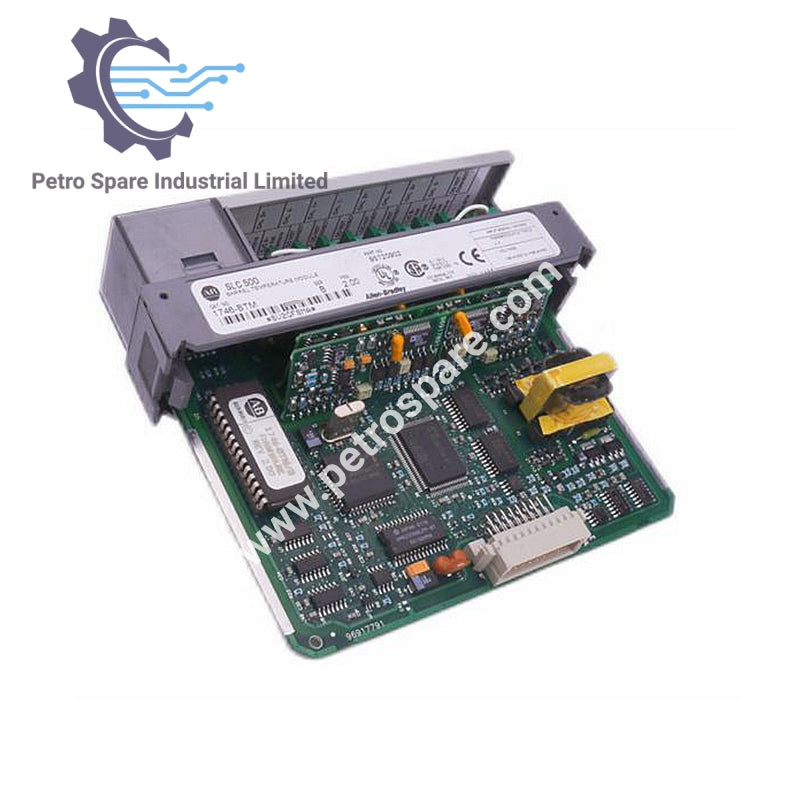

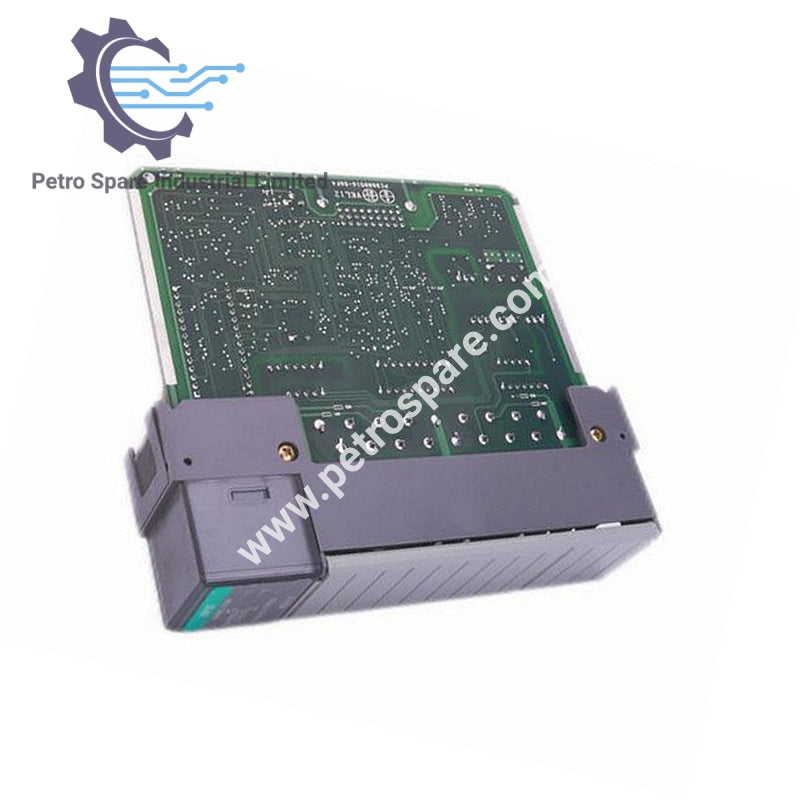

1746-BTM é um Módulo de Controle de Temperatura de Barril Allen-Bradley projetado para monitoramento e controle preciso de temperatura com múltiplos canais isolados.

Especificações

Categoria	Detalhes
Consumo de Corrente do Backplane	110 mA @ 5 V DC, 85 mA @ 24 V DC
Consumo de Energia do Backplane	0,6 W máximo (0,55 W @ 5 V DC, 2 W @ 24 V DC)
Número de Canais	4 (isolados entre backplane e canal a canal)
Localização do Chassi I/O	Qualquer slot de módulo I/O exceto 0
Método de Conversão A/D	Modulação sigma-delta
Filtragem de Entrada	Filtro analógico com filtro digital passa-baixa
Rejeição de Modo Normal	>50 dB a 50 Hz, >60 dB a 60 Hz
Rejeição de Modo Comum	>120 dB a 50/60 Hz com desequilíbrio de 1K ohm
Largura de Banda do Canal (-3 dB)	8 Hz
Calibração	A cada seis meses
Isolamento	1000 V transitório ou 150 VAC contínuo, canal a canal ou canal a backplane



---
