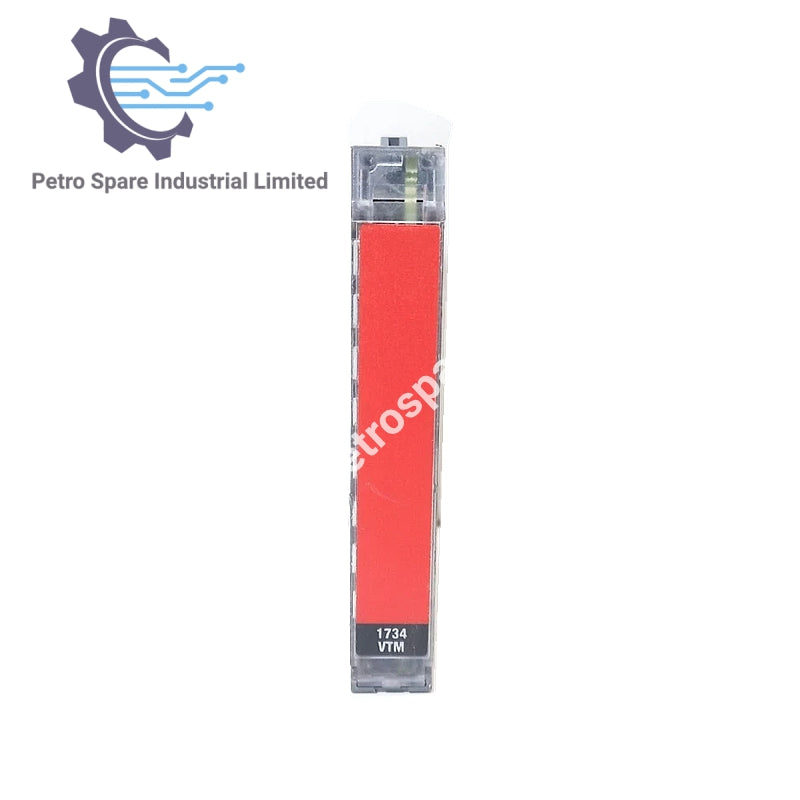

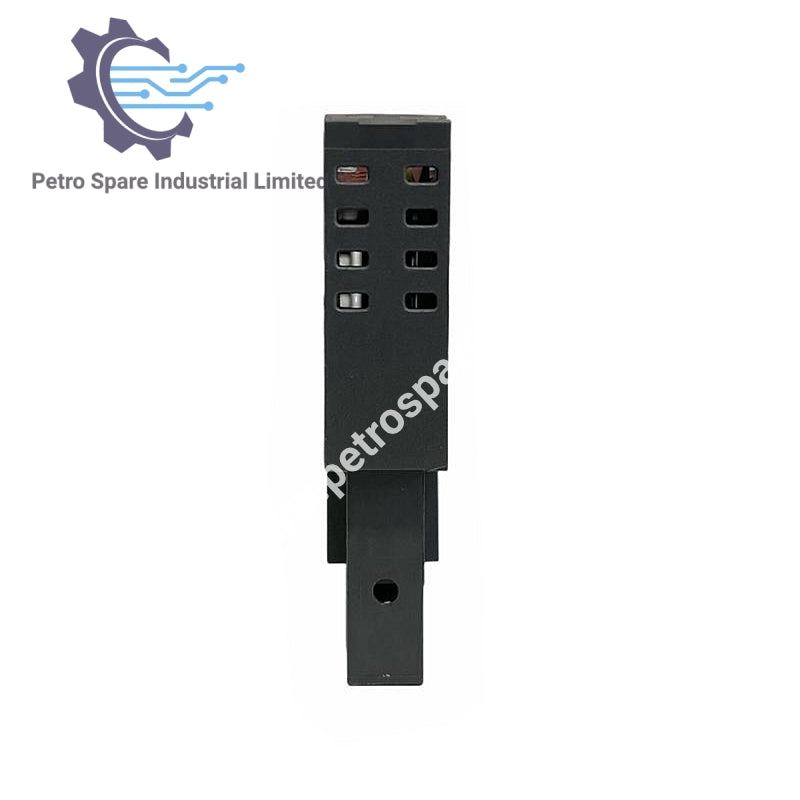

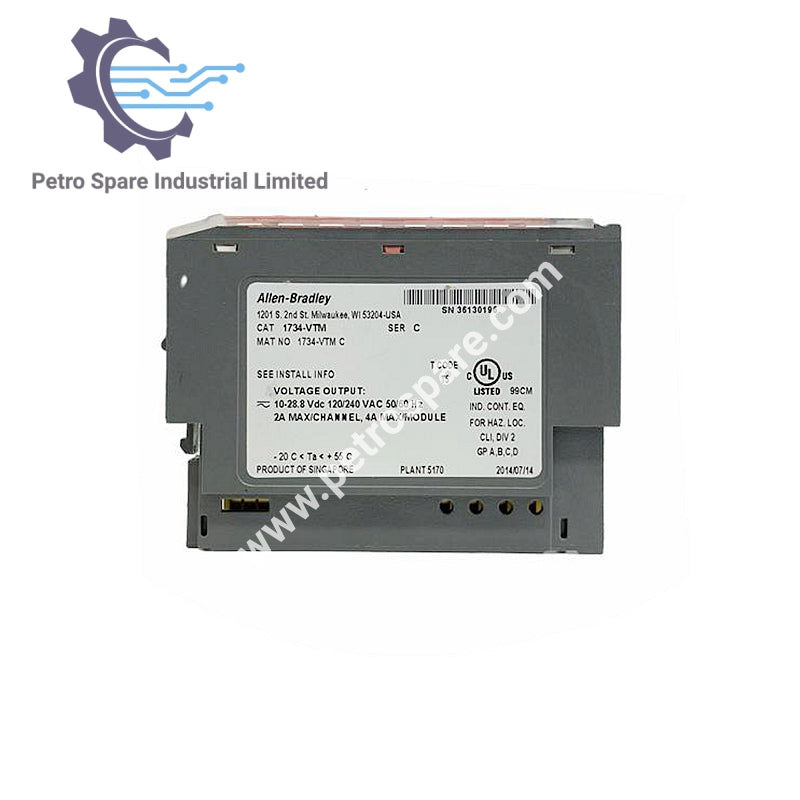

1734-VTM

Visão Geral

O Allen-Bradley 1734-VTM é um módulo terminal de tensão POINT I/O projetado para aplicações industriais versáteis com isolamento básico e isolamento do lado do campo.

Dados Ambientais e Físicos

• Faixa de Temperatura: -20 a 55 °C (-4 a 131 °F)

• Dimensões (AxLxP): Aproximadamente 77,5 x 12,1 x 56,6 mm (3,05 x 0,48 x 2,23 pol.)

• Peso: Aproximadamente 30,9 g (1,09 oz)

• Tipo de Invólucro: Nenhum (estilo aberto)

Características Elétricas

• Tensão de Isolamento: 250V contínuo, Tipo de Isolamento Básico

• Testado por Tipo: 1600V DC por 60 s, do lado do campo para o sistema

• Faixa de Tensão do Barramento de Alimentação do Campo: 10 a 28,8V DC, 120/240V AC

• Corrente de Saída do Barramento de Alimentação do Campo: Máx. 2 A por ponto, 4 A por módulo

• Corrente POINTBus: Nenhuma

Instalação e Fiação

• Localização do Módulo: Montagem da base de fiação 1734-TB, 1734-TBS, 1734-TOP, 1734-TOPS

• Torque do Parafuso da Base do Terminal: 0,8 N•m (7 lb•in)

• Tamanho do Fio: 0,25 a 2,5 mm² (22 a 14 AWG), fio de cobre sólido ou trançado com classificação ≥ 75 °C (167 °F), isolamento máximo de 1,2 mm (3/64 pol.)

Outros

• Indicadores: Nenhum

• Posição da Chave: 5

• Dissipação de Energia: Nenhuma

• Dissipação Térmica: Nenhuma

---
